MAX3060E
MAX3060E
量产±15kV ESD保护、失效保护、20Mbps、限摆率RS-485/RS-422收发器，SOT封装
业内首款SOT封装的RS-485/RS-422收发器，可节省70%板上空间
- 产品模型
- 2
Viewing:
产品详情
- 兼容于EIA/TIA-485的真失效保护型接收器
- 增强的限摆率实现无差错数据传送(MAX3060E和MAX3061E)
- 1nA低电流关断模式
- 用于电信设备的热插拔
- ESD保护：±15kV人体模型
- 支持多达256个收发器接入总线
- 节省空间的8引脚SOT23封装

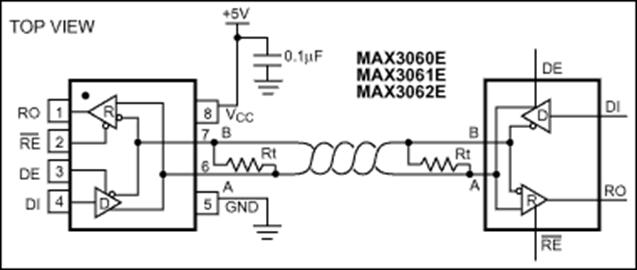

适用于RS-485/RS-422通讯的MAX3060E/MAX3061E/MAX3062E高速收发器具备一个驱动器和一个接收器。这些器件包含失效保护电路，能在接收器输入处于开路或短路时保证逻辑高输出。这意味着当端接总线上所有发送器都被禁止(高阻抗)时，接收器输出为逻辑高。这些收发器还具备热插拔电路，在热插过程中消除了数据扰动。
MAX3060E具有限摆率驱动器，可以将EMI减至最小并且降低由于不适当的电缆端接引发的反射，支持高达115kbps无差错数据传送。MAX3061E也具有限摆率驱动器，传送速率高达500kbps。MAX3062E驱动器不限制摆率，支持高达20Mbps传送速率。所有发送器输出都提供±15kV的人体模型保护。
这些收发器在空载时典型吸取910µA电源电流，当满载时，驱动器被禁止时吸取790µA电流。
所有器件具有1/8单位负载的接收器输入阻抗，支持多达256个收发器接入总线。这些器件适用于半双工通讯。
应用
- 工业控制局域网
- 电平转换器
- RS-422/RS-485通信
- 用于EMI敏感应用的收发器
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3060EEKA+ | 8-SOT_23-N/A | ||
| MAX3060EEKA+T | 8-SOT_23-N/A |
