MAX2676
量产带有天线开关和偏置的GPS/GNSS LNA
低噪声系数GPS LNA，采用WLP超小尺寸封装，提供自动检测旁路开关
- 产品模型
- 2
产品详情
- 无需分立天线检测、切换和偏置网络
- 自动检测天线连接
- 提供天线偏置
- 短路保护
- 1.6V至3.6V较宽的供电范围
- 超小尺寸(0.86mm x 1.26mm) WLP封装
- 对于没有天线端口的设计，可使用引脚兼容的4焊球MAX2686/MAX2687/MAX2688 LNA

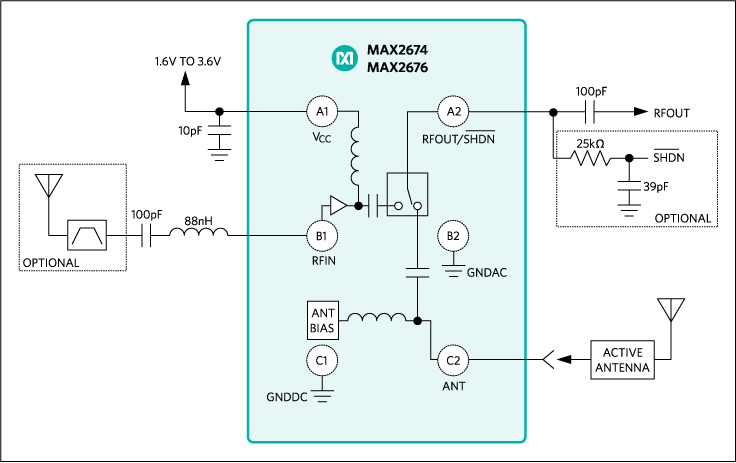

MAX2674/MAX2676为超小尺寸、高IP3、低噪声放大器(LNA)，设计用于GPS L1、伽利略和GLONASS应用。器件采用Maxim先进的SiGe工艺设计，配备了自动检测功能，用于外部天线设计。这些高性能LNA提供高增益和超低噪声系数，优化以输入为参考的2dB压缩点和3阶交调点。
超小尺寸非常适合蜂窝电话、智能电话、PDA、PND的前端设计，以及接收机应用或其它定制GNSS。MAX2674/MAX2676工作于1.6V至3.6V单电源。MAX2674优化于高增益设计，MAX2676优化于高线性度设计。两款器件均具有关断特性，将电源电流降至10µA以内。连接外部天线时，天线端口自动检测，无需额外的控制电流，同时还改善了短路保护。MAX2674/MAX2676采用超小尺寸、符合RoHS标准的0.86mm x 1.26mm x 0.64mm、晶片级封装(WLP)。
应用
- 蜂窝与智能电话
- 前端SAW模块
- 个人导航设备(PND)
- 接收模块
- 娱乐终端，舰队导航
- 远程信息处理(物品跟踪和库存管理)
参考资料
数据手册 1
技术文章 1
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2676EWT+ | Wafer-Level Package 3x2 Bump, Full Array | ||
| MAX2676EWT+T | Wafer-Level Package 3x2 Bump, Full Array |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 14, 2023 - 2275A WAFER FAB |
||
| MAX2676EWT+ | 量产 | |
| MAX2676EWT+T | 量产 | |
这是最新版本的数据手册
