MAX25432

推荐新设计使用

汽车级100W、USB PD、PPS、降压-升压端口控制器和保护器

单IC、100W汽车级USB-PD PPS电源、充电器和保护器

数据手册 (Rev. 1) 产品选型表

产品模型: 8

Viewing:

产品详情

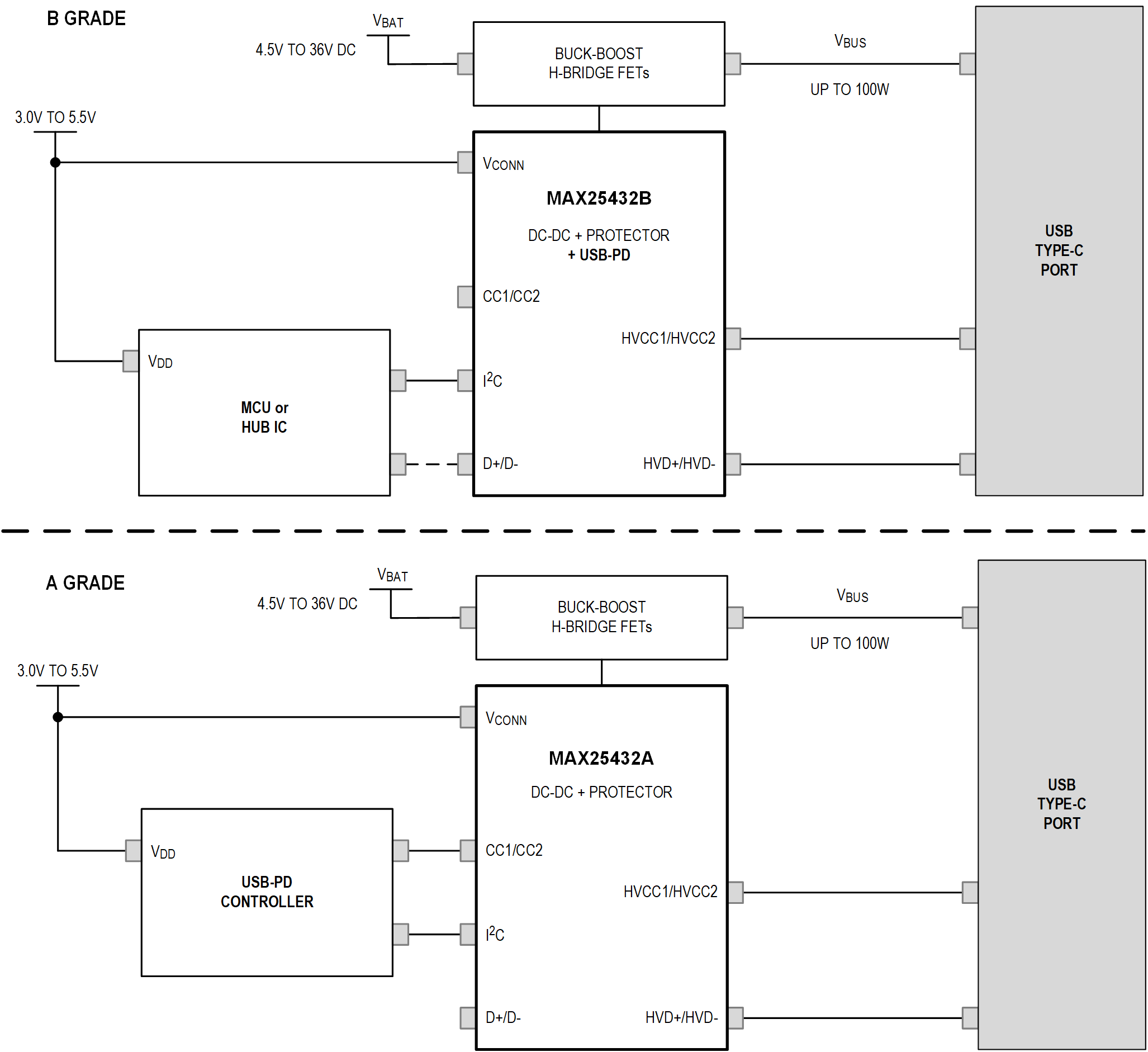

支持PPS的集成式I²C降压-升压控制器
- 输入电压范围：4.5V至36V
- 3.3V至21V恒定电压，10mV LSB
- 1A至6.35A限流，25mA LSB
- 开关频率：220kHz、300kHz和400kHz
- V_BUS电缆补偿高达516mΩ
- 外部频率同步和扩频，以减少EMI
USB PD 3.1 Type-C端口控制器
- 符合USB-IF标准- TID 9154
- 高达800mV接地失调
- 与ADI TCPM搭配使用，可实现交钥匙解决方案
MAX25432BATLP使能：
- ADI TCPM备用模式和双角色端口
- 改进CC检测功能
- 先进的监控算法（V、T）
- 动态环路控制
高性能、高安全性、低成本乘客电缆屏蔽电池短路保护
- 利用小型单FET解决方案充分减少短路电流
集成电流检测放大器、ADC和DAC
- 集成3.3V至5.0V、1.5W、智能、可靠的V_CONN开关和保护功能、50mA至500mA OCP
受保护的HVD+、HVD-、HVCC1、HVCC2输出上集成24V直流保护功能
集成传统USB 2.0充电支持，包括BC1.2、Apple CarPlay、OTG和Apple MFi Rev 3x
集成±15kV气隙/±8kV接触放电ISO 10605和IEC 61000-4-2 ESD保护
工作温度范围：–40°C至+125°C

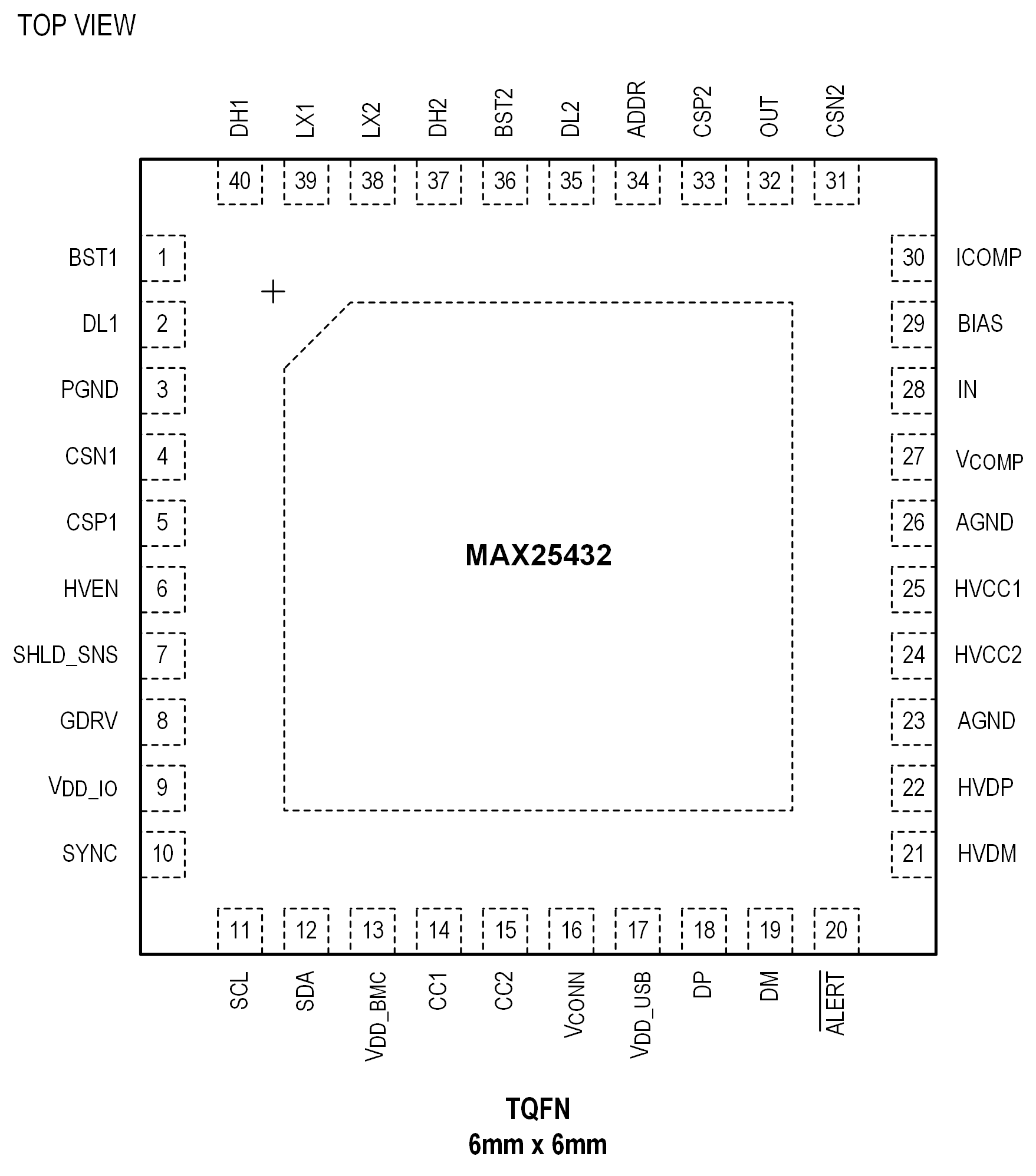

40引脚、6mm x 6mm TQFN封装，带裸露焊盘
通过AEC-Q100和AEC-Q006认证

参考资料

数据手册 1

MAX25432: Automotive, 100W, USB PD, PPS, Buck-Boost Port Controller and Protector Data Sheet (Rev.1) 01/16/2024

技术文章 1

Understanding Challenges in USB Charger Design for Automotive Applications 12/03/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX25432BATLG/V+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLG/V+T	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLGS/V+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLGS/V+T	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLM/V+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLM/V+T	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLP/V+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX25432BATLP/V+T	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 18, 2024 - 2383 WAFER FAB
		pcn_2383
MAX25432BATLG/V+	量产
MAX25432BATLG/V+T	量产
MAX25432BATLGS/V+T	量产
MAX25432BATLM/V+	量产
MAX25432BATLM/V+T	量产
MAX25432BATLP/V+	量产
MAX25432BATLP/V+T	量产

这是最新版本的数据手册

软件资源

Evaluation Software 1

MAX25432 Open Source TCPM Code 新

评估套件

MAX25432评估套件

立即购买更多内容

特性和优点

100W USB-PD修订版3.0，支持PPS，适用于CDP和DCP应用
传统USB 2.0充电支持——符合MFi R3x
使用Feather板和GUI的可编程固定和增强PDO
可用于信号和降压-升压分析的测试点
经过验证的PCB布局，已装配完成且经过测试

产品详情

MAX25432评估套件和相关资料为设计工程师提供了一个方便的平台，帮助工程师缩短测试和固件开发时间，实现快速评估。

MAX25432B评估套件（EV套件）具有MAX25432BATLG/V+汽车100W USB-PD PPS降压-升压端口控制器和保护器，适用于音响主机、多媒体集线器、后座信息娱乐系统和专用充电端口(DCP)应用。

该IC集成了能够在高达6.35A电流下支持3.3V-21V全范围PPS的汽车级降压-升压控制器、USB-PD模拟前端(AFE)、传统USB充电支持和USB Type-C^®保护开关，适用于汽车USB主机或DFP应用。

集成式USB Type-C保护开关为D+、D-、CC1、CC2和VCONN提供汽车系统级ESD和24V短路保护。该器件还支持传统USB 2.0充电模式，包括BC1.2、Apple^® 2.4A、Apple CarPlay^®、Apple MFi和USB On-The-Go (OTG)。

USB-PD源功能和I²C寄存器可使用可供下载的PC GUI软件进行更改。

该评估套件还可用于评估MAX25432上的智能屏蔽电池短路检测和保护功能。此功能可在发生故障时防止高短路电流通过电缆屏蔽层从汽车电池流向模块接地，从而避免损坏汽车模块。

还提供汽车USB-PD参考设计。请联系Maxim Integrated获取更多信息。

应用

专用充电模块
主机、无线电、导航
后座娱乐模块
USB集线器、接线盒和多媒体集线器
