MAX22421

推荐新设计使用

超低功耗双通道增强型数字隔离器

超低功耗和高CMTI性能的数字隔离器

数据手册 (Rev. 3) 产品选型表
产品模型
8
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低功耗
    • VDD = 3.3V时，DC条件下每通道11.4µA
    • VDD = 3.3V时，100kbps速率下每通道15.4µA
    • VDD = 3.3V时，1Mbps速率下每通道54.7µA
  • 支持宽电源电压范围：1.71V至5.5V
  • 为数字信号提供增强型电气隔离
    • 采用4mm爬电距离和间隙的8-NSOIC封装，3kVRMS耐受持续时间可达60秒(VISO)，并可持续耐受445VRMS(VIOWM)
    • 采用爬电距离和电气间隙为8mm的8-WSOIC封装，5kVRMS耐受持续时间可达60秒(VISO)，并可持续耐受848VRMS (VIOWM)
    • 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
    • 高CMTI性能（200kV/µs，最小值）
  • 传输延迟和抖动双低
    • 最大数据速率高达10Mbps
    • VDD = 3.3V时的传输延迟低至51ns（典型值）
    • 时钟抖动RMS为15.4ps（典型值）
  • 安全法规认证
    • UL参照UL1577
    • cUL参照CSA公告5A
    • VDE 0884-11强化绝缘（待定）
    • IECEx和ATEX本质安全(IS)：Sira 0518 II 1G Ex ia IIC Ga（申请中）
MAX22421
超低功耗双通道增强型数字隔离器

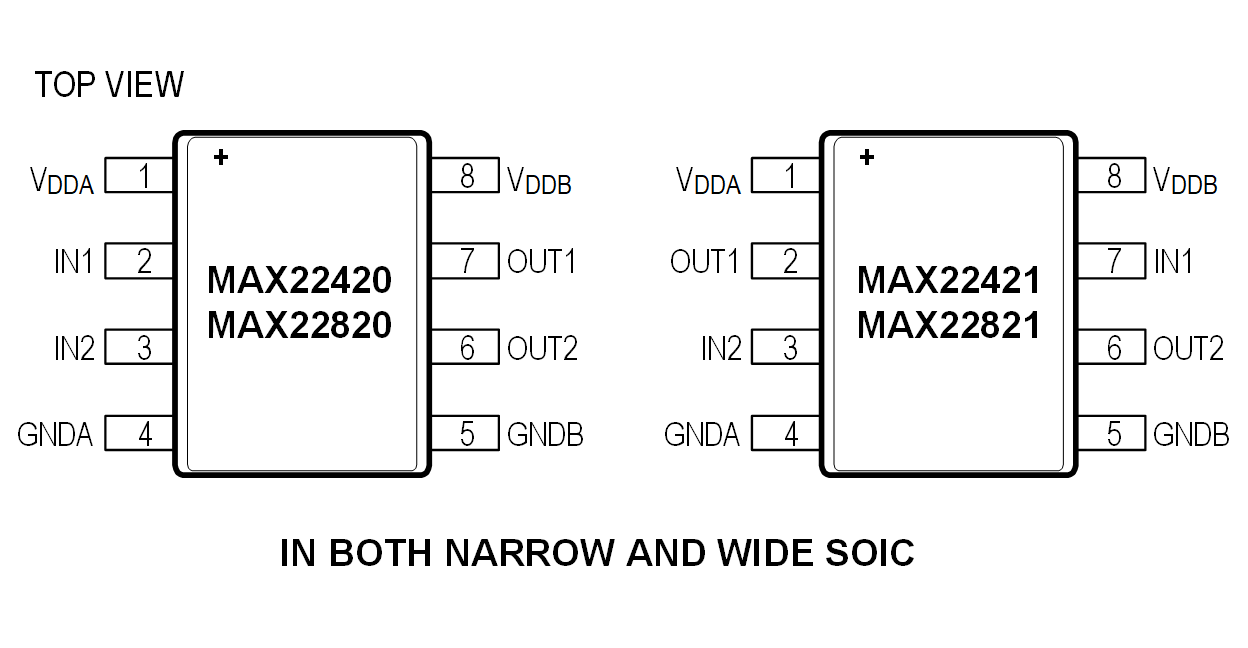

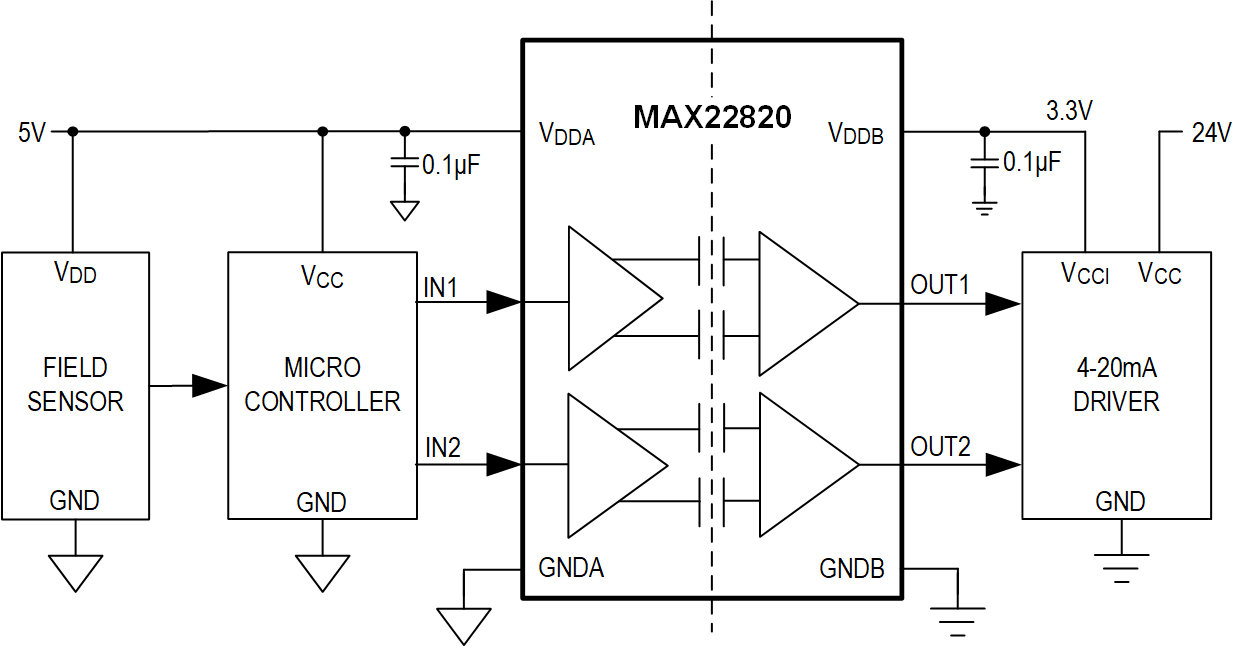

MAX22420-MAX22821 Simplified Application DIagram MAX22420-MAX22821 Pin Configuration
