MAX2181
量产车载FM低噪声放大器
高度集成的FM可变增益、低噪声放大器，理想用于车载FM及FM分集天线
- 产品模型
- 2
产品详情
- +6V至+24V供电范围
- 内部集成AGC电路，节省外部PIN管
- 宽动态范围
- 3dB低噪声系数
- 缩减BOM
- 集成热保护
- 小型封装(3mm x 3mm TQFN)
- 集成旁路开关和线性稳压器
- 集成功率检测器
- 集成天线检测

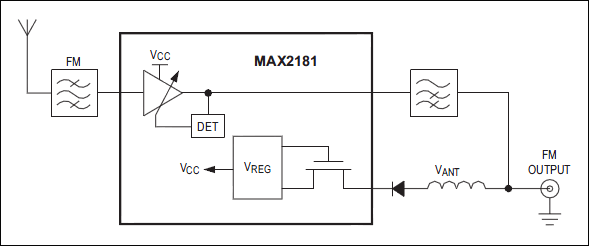

MAX2181是高度集成的FM可变增益、低噪声放大器，理想用于车载FM和FM分集有源天线。器件具有FM信号通路，提供30dB增益调节范围，由片上功率检测器控制。FM信号通路覆盖76MHz至62.5MHz。
器件集成了一路电压稳压器和旁路晶体管，可采用+6V至+24V电池供电。在极端温度条件下，片上热保护电路可自动限定结温。
器件采用小型、3mm x 3mm、TQFN封装，工作在扩展工业级温度范围(-40°C至+85°C)。
应用
- 汽车有源天线
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX2181ETE/V+ | 16-LFCSP-3X3X0.75 | ||
| MAX2181ETE/V+T | 16-LFCSP-3X3X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 18, 2021 - 2161 ASSEMBLY |
||
| MAX2181ETE/V+ | 量产 | |
| MAX2181ETE/V+T | 量产 | |
这是最新版本的数据手册
评估套件
MAX2181评估套件
