MAX20461

推荐新设计使用

汽车应用高电流降压型转换器，具有USB保护/主机充电器

业界首款汽车应用单芯片USB Type-C充电枚举器，带Buck转换器

Viewing:

产品详情

直接从车载电池到便携式设备的C型单片机解决方案
- MAX20461:USB Type-C兼容DFP控制器，带V_CONN保护
- MAX20461A:USB Type-C兼容DFP控制器
- 1GHz带宽USB 2.0数据交换机
- 4.5V至28V输入（40V负载转储），同步降压转换器
- 5V至7V，3A输出能力
便携式设备的最佳USB充电和通信
- 用户可编程电压增益可调节输出，电缆电阻高达474mΩ
- 用户可编程USB电流限制
- 适用于USB3应用的C型电缆方向指示器
- 支持USB BC1.2 CDP和SDP模式
- 兼容USB随身携带规范和Apple CarPlay^®
低噪声功能可防止干扰AM波段和便携式设备
- 固定频率310kHz至2.2MHz操作
- 空载时固定PWM选项
- 扩频降低EMI
- 频率驻车的SYNC输入/输出
稳健设计确保车辆系统和便携式设备在汽车环境中的安全
- V_BUS、HVD±引脚对蓄电池短路保护
- CC1和CC2耐受20V瞬态
- 通过I²C总线进行高级诊断
- ±25kV空气/±8kV触点ISO 10605（330pF，2kΩ）*
- ±15kV空气/±8kV接触IEC 61000-4-2（150pF，330Ω）*
- ±15kV空气/±8kV触点（330pF，330Ω）*
- 超温保护、报警和智能电流折返
- -40°C至+125°C工作温度范围

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

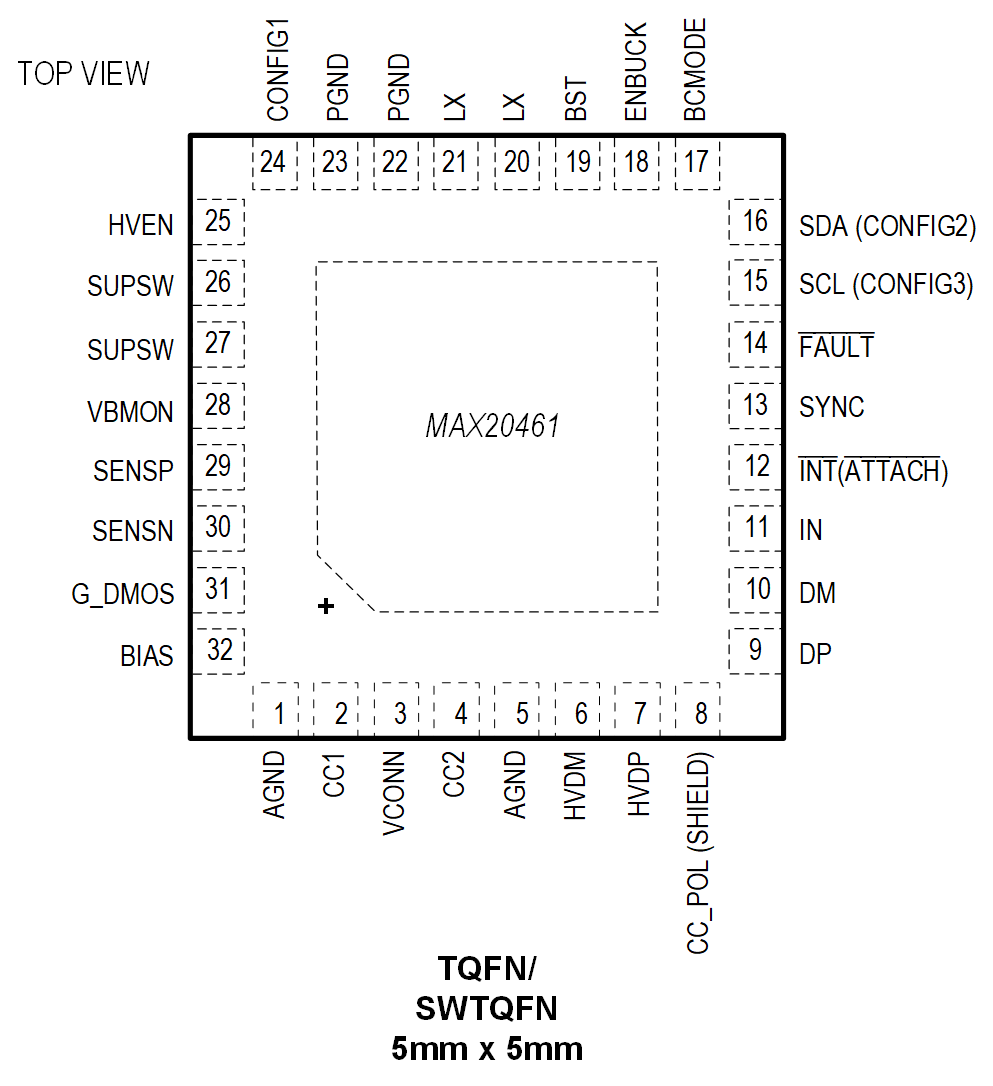

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20461AATJM/V+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461AATJM/V+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461AATJM/VY+	32-LFCSP_SS-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461AATJM/VY+T	32-LFCSP_SS-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461AATJP/V+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461AATJP/V+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461ATJA/V+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461ATJA/V+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461ATJD/V+	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20461ATJD/V+T	32-LFCSP-5X5X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

MAX20461 评估套件

可配置充电检测模式
- USB-C 3.0A、1.5A、0.5A
- USB-IF BC1.2 CDP、DCP
- Apple 2.4A、1.0A
- 中国YD/T1591-2009充电规范
集成DC-DC转换器(275kHz至2.2MHz)支持自动调节USB电压
经过验证的PCB布局
完全装配并经过测试

MAX20461评估套件(EV kit)演示MAX20461汽车应用高电流、高效、降压型DC-DC转换器，器件集成USB Type-C DFP控制器和1GHz带宽USB 2.0 D+/D-保护开关，为低压收发器提供ESD和电池短路保护。

MAX20461集成主机充电器端口检测电流，满足USB Type-C规范、USB-IF BC1.2电池充电规范，具有Apple^® iPod®/iPhone^®/iPad^®和Samsung^®充电检测匹配电阻，符合中国电信行业标准YD/T 1591-2009。

MAX20461集成高边电流检测和电压调节电路，提供自动USB电压调节，以补偿汽车应用中固定式电缆的电压降。MAX20461降压型、同步、DC-DC转换器工作在高达28V持续电压，具有高达40V的抛负载瞬态保护。转换器可设置为275kHz至2.2MHz频率，可提供3A连续电流。

评估套件包括支持I²C的MAX20461。I²C接口允许灵活的配置、详尽的故障诊断，以及访问指示管芯温度、输出电压和输出电流的片上ADC。使用Maxim MINIQUSB模块以及提供的GUI示例，很容易访问I²C特性。

评估套件配置为2.2MHz操作。MAX20461的数据开关通常不要求远眼调节；评估套件已安装短路器。
