MAX20410

推荐新设计使用

具有10μA静态电流和双相能力的车用类36V、8A/10A全集成降压转换器

数据手册 (Rev. 12) 产品选型表

产品模型: 12

Viewing:

产品详情

小尺寸的高功率DC/DC转换器
- 工作输入电压范围：3.0V至36V
- 集成高侧和低侧FET
- 8A/10A最大输出电流
- 400kHz和2.1MHz固定频率选项
- 固定的2.5ms软启动时间
- 34ns最短导通时间
- 具有400kHz的可编程0.8V至10V输出、具有2.1MHz的0.8V至6V输出或固定输出选项
- 输出电压精度：±1.8%
- 对称和平衡的SUP和PGND引脚布局可实现出色的EMI性能

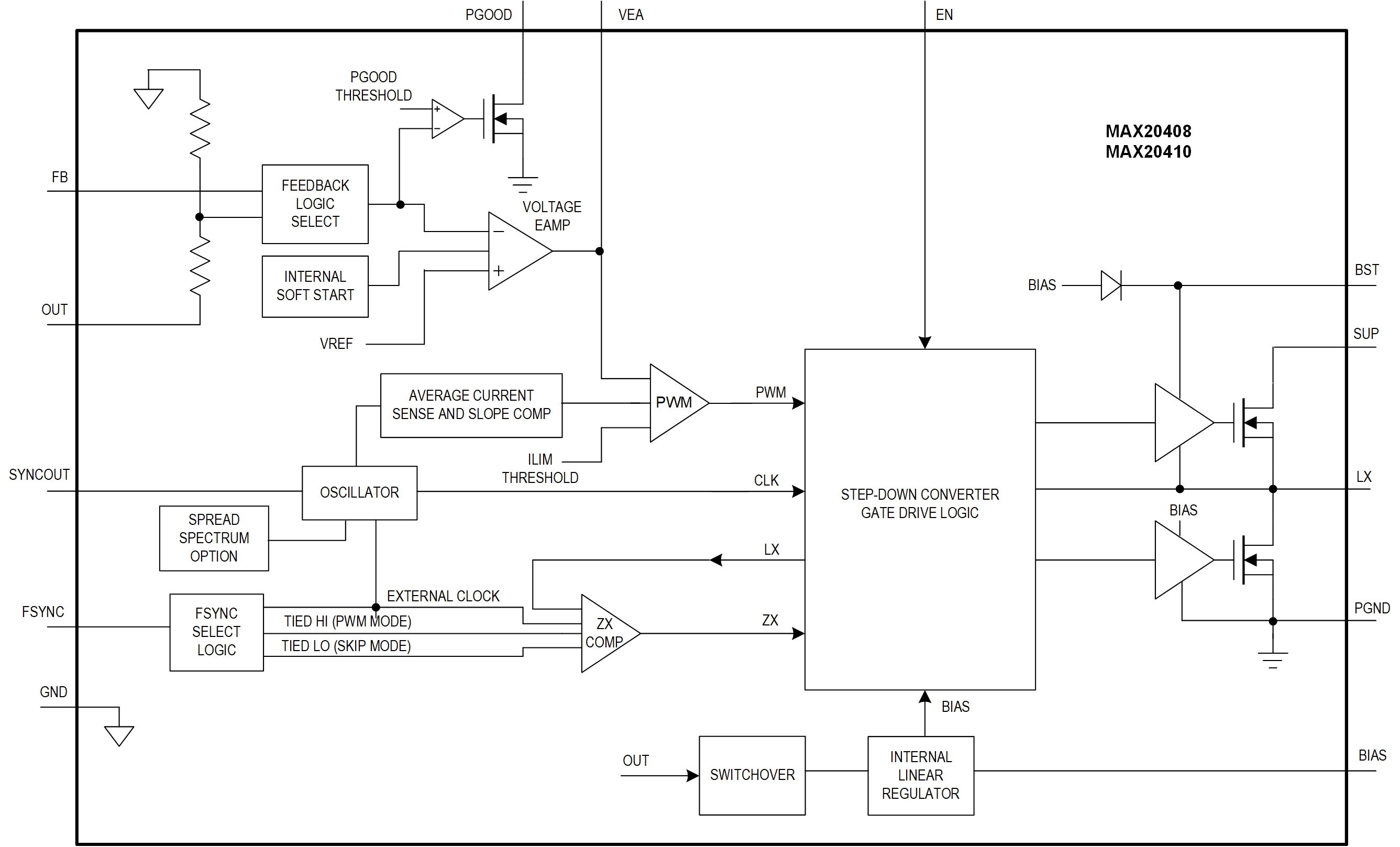

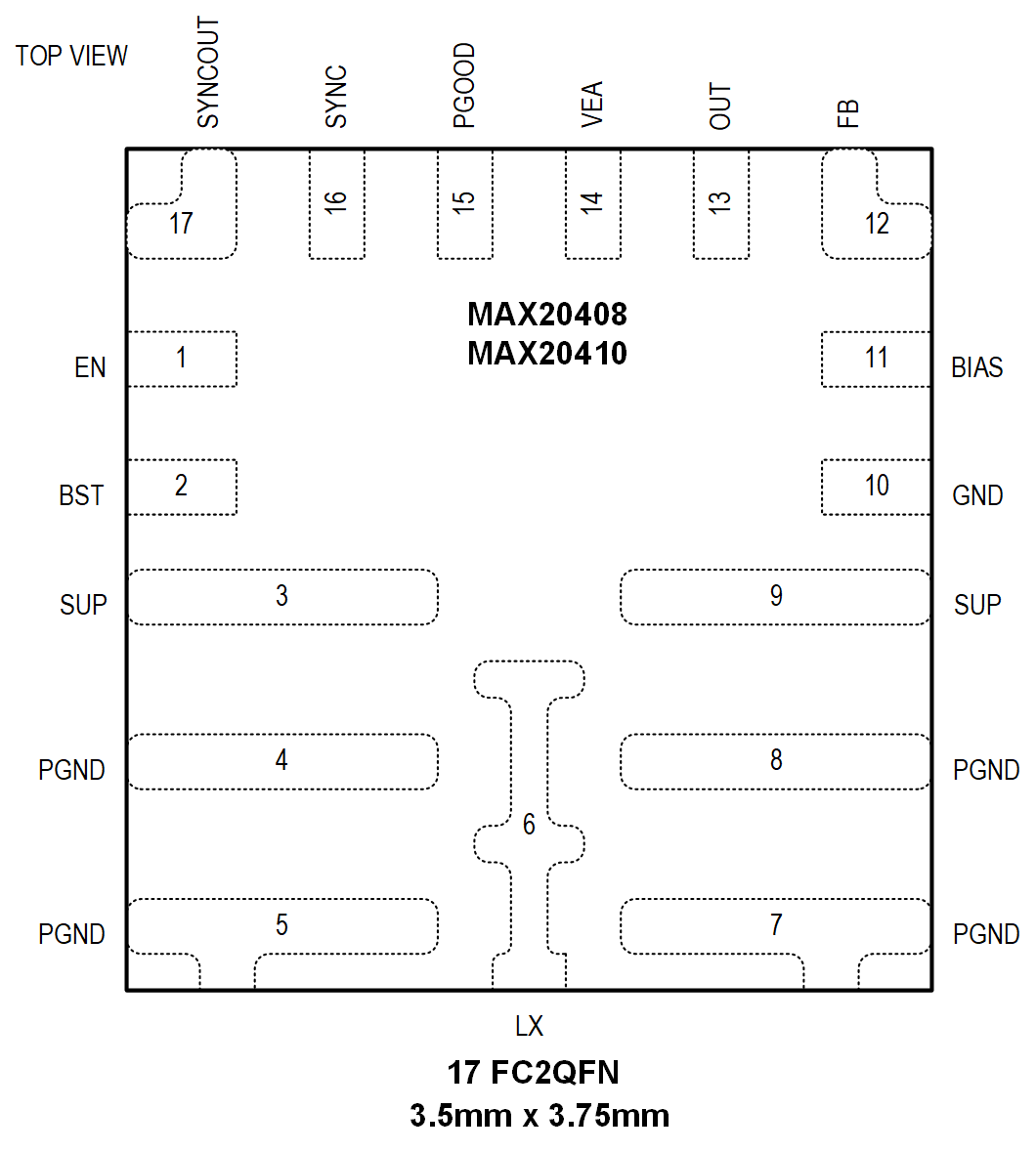

- 耐热增强型3.5mm x 3.75mm、17引脚FC2QFN封装
在所有负载范围内保持高效率
- 跳跃模式下的静态电流为10μA
- 在12V_IN/5V_OUT/2.1MHz时效率高达94.3%
- 在12V_IN/5V_OUT/400kHz时效率高达95.6%
高达20A负载能力的双相操作
- 频率同步输入/输出
- 主从之间180º错相
- 动态均流
适用于汽车环境
- 强制PWM和跳跃模式操作
- 具有低压差电压的99%占空比操作
- 支持42V负载突降
- 扩频选项
- 电源良好指示
- 过温和短路保护
- –40°C至+125°C汽车温度范围
- 通过AEC-Q100认证
可扩展的电源解决方案
- 尺寸与MAX20404/MAX20405/MAX20406兼容

参考资料

数据手册 1

MAX20408-MAX20410: Automotive 36V, 8A/10A Fully-Integrated Buck Converter with 10μA Quiescent Current and Dual-Phase Capability Data Sheet (Rev.12) 11/19/2024

应用笔记 1

Buck Power Stage Design Equations 08/19/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX20410AFOA/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOA/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOB/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOB/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOC/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOC/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOD/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOD/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOE/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOE/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOF/VY+	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX20410AFOF/VY+T	3.5mm x 3.75mm x 0.75mm, 17-Pin FC2QFN	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

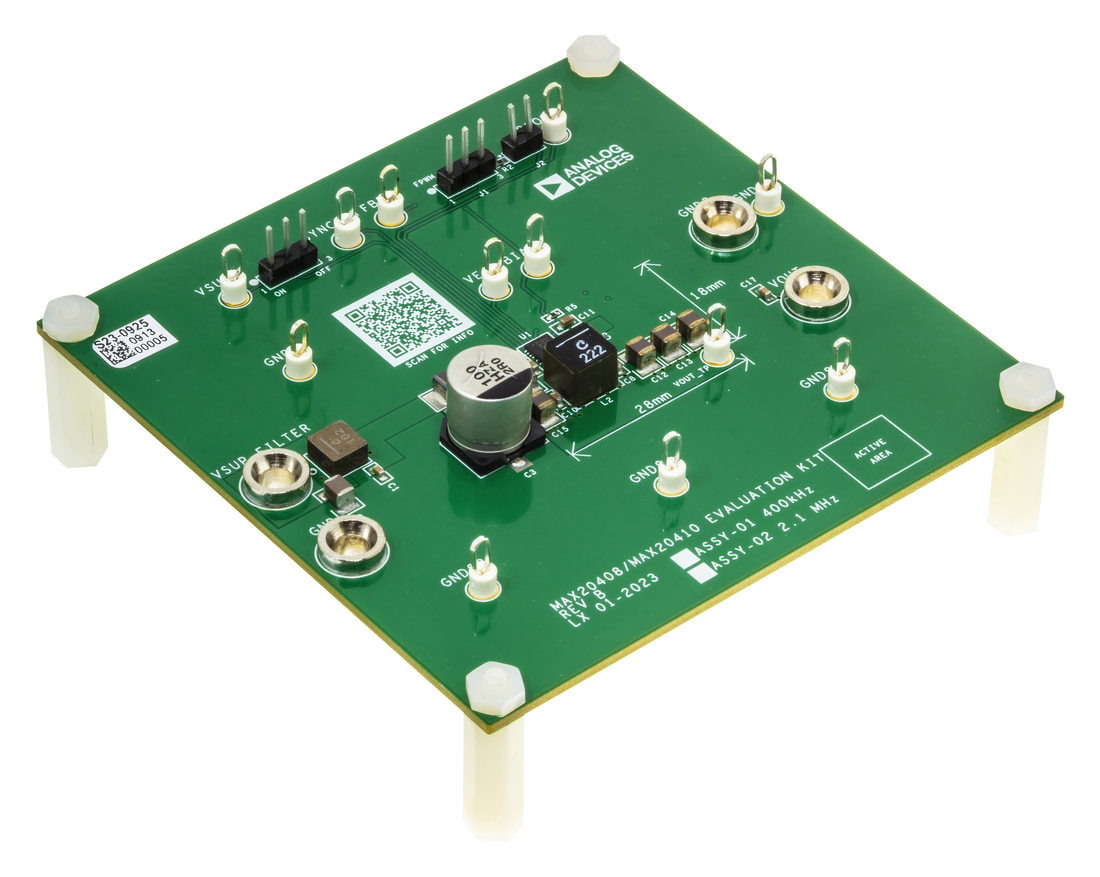

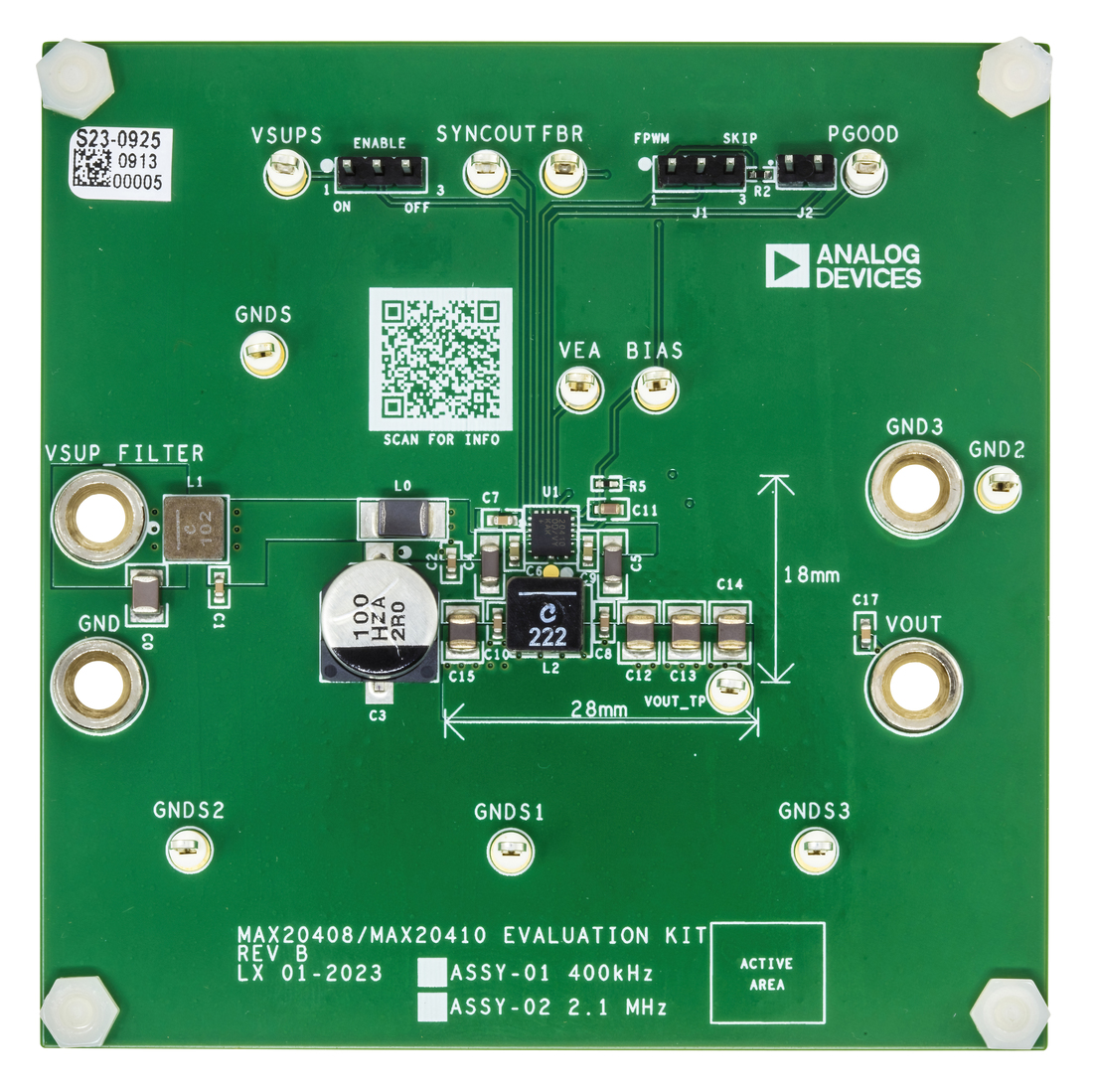

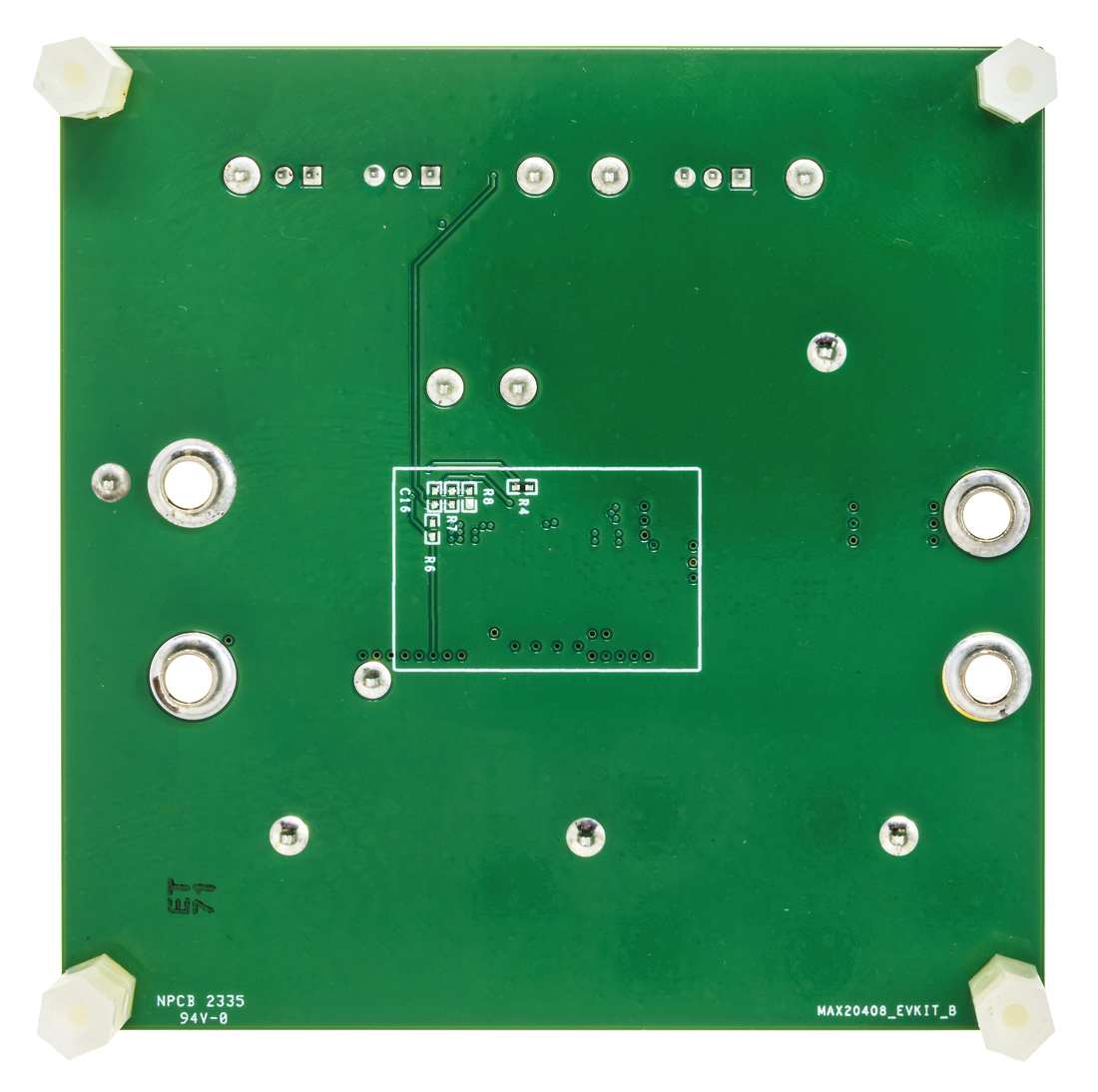

MAX20408/MAX20410评估套件

立即购买更多内容

特性和优点

输入电压范围：3V至36V
输出电压：3.3V/5V固定和0.8V至10V可调范围
提供高达8A/10A的电流
频率同步输入
使能输入
支持扩频
提供电压监测PGOOD输出
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX20408/MAX20410评估套件（EV套件）设计可靠，用于评估具有10µA静态电流的MAX20408/MAX20410汽车级同步降压转换器。该评估套件预安装了MAX20410AFOB/VY+ (400kHz)或MAX20408AFOE/VY+ (2.1MHz)，以及用于评估的各种测试点和跳线。该评估套件的输出电压固定为3.3V，只需做少许的元件改动即可轻松配置为0.8V至10V。

该评估套件可在3V至36V的输入电压范围内提供高达8A/10A的电流。输出电压质量可以通过观察PGOOD信号来监测。

应用

汽车ADAS和其他安全关键应用
汽车高功率传感器融合
车载信息娱乐系统
分布式直流电源系统
导航和无线电主机

资料

MAX20408EVKIT Gerber Files - Design Files
666.89K

MAX20408/MAX20410评估套件

立即购买更多内容

特性和优点

输入电压范围：3V至36V
输出电压：3.3V/5V固定和可调（0.8V至10V）
提供高达8A/10A的电流
频率同步输入
使能输入
支持扩频
提供电压监测PGOOD输出
经过验证的PCB布局
装配完成且经过测试

产品详情

MAX20408/MAX20410评估套件（EV套件）设计可靠，用于评估具有10µA静态电流的MAX20408/MAX20410汽车同步降压型转换器。该评估套件安装了MAX20410AFOB/VY+ (400kHz)或MAX20408AFOE/VY+ (2.1MHz)，以及用于评估的各种测试点和跳线。该评估套件的输出电压固定为3.3V，只需更改少量元件即可轻松配置为0.8V至10V。

该评估套件用于在输入电压为3V至36V时提供高达8A/10A的电流。可以通过观察PGOOD信号来监控输出电压的质量。

应用

汽车ADAS和其他安全关键应用
汽车高功率传感器融合
车载信息娱乐系统
分布式直流电源系统
导航和无线电主机

资料

MAX20410EVKIT Gerber Files - Design Files
666.89K

参考电路

Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board - Top View

Automotive ASIL-D Compliant Power Delivery Board

查看参考设计详情

特性和优点

Xilinx Zynq^® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

Analog Devices, Inc. supports ASIL-D compliant automotive power delivery solutions for the Xilinx Zynq UltraScale+ MPSOC. The Knightrider board demonstrates the best-in-class power management supporting ASIL-D compliant solutions for functional safety.

Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner^® and applicable LTpowerPlay^® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:
