MAX1606
量产具有True Shutdown™功能的28V内部开关LCD偏置电源
LCD偏置电源使用内部开关提供高达28V的电压和真正关断功能
- 产品模型
- 2
产品详情
- 可调输出电压高达28V
- 单个锂离子电池提供20V时电流为20mA
- 真正关断（输出与输入断开）
- 输出短路保护
- 效率：88%
- 开关频率高达500kHz
- 可选电感电流限制（125mA、250mA或500mA）
- 关断电流：0.1µA
- 8引脚µMAX封装

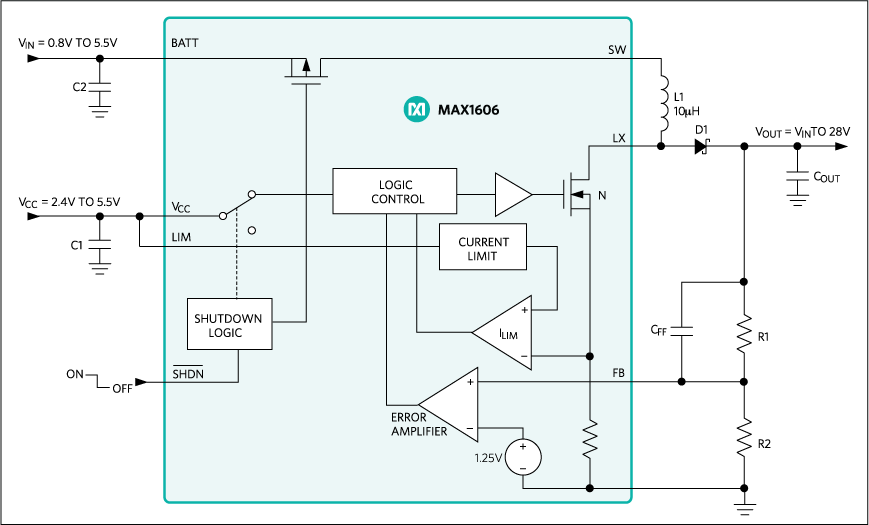

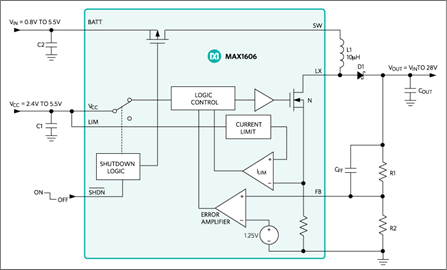

MAX1606是一款升压型DC-DC转换器，包含一个0.5A内部电源开关和一个0.5A输出隔离开关，采用8引脚µMAX®封装。该IC的工作电源电压范围为2.4V至5.5V，但可以将低至0.8V的电池电压升压至高达28V。
MAX1606采用专门的控制方案，可在宽负载范围内提供高效率。内部0.5A MOSFET减少了外部元件数量，高开关频率（高达500kHz）支持使用小型表贴元件。电流限制可设置为500mA、250mA或125mA，便于用户在低电流应用中减小输出纹波和元件尺寸。
其他特性包括低静态电源电流以及通过断开输出与输入来省电的真正关断模式。MAX1606非常适合用于电流要求低的小型LCD面板，但也可用于其他应用。提供了MAX1606评估套件以帮助加快设计。
应用
- 蜂窝电话/无线电话
- 手持终端
- LCD偏置发生器
- 组织整理工具
- 掌上型电脑
- PDA和其他手持设备
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1606EUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX1606EUA+T | Micro-MAX, Thin Shrink Small-Outline |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件
MAX1606评估板
参考电路
Boost, Single-Output, DC-DC Converter, 1V to 3.3V Input, 13.5V/6mA Output Using MAX1606
