MAX14871

量产

4.5V至36V全桥式直流电机驱动器

业界最简单，最灵活的4.5至36V DC-有刷电机驱动器

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 驱动较大功率，减小外形尺寸
    • 高达2.8A峰值电机电流
    • 灵活的4.5V–36V电源支持较长的工作时间
  • 低功耗，工作温度较低、时间较长
    • 334mΩ (典型值)电桥总导通电阻
    • 1mA (典型值)电源电流，30kHz/24V时
    • 10µA (max)待机电流，12V时
  • 简化设计，缩短上市时间
    • 无电荷泵架构
    • 电流调节只需一个检测电阻
    • 电流检测输入简化PCB布局
    • 用于电流调节的内部/外部VREF
    • 快速/慢速/25%纹波电流调节模式
  • 集成保护提供可靠的驱动方案
    • 短路保护驱动器
    • 热关断欠压锁定
    • 低电平有效FAULT诊断输出
    • -40°C至+85°C温度范围
MAX14871
4.5V至36V全桥式直流电机驱动器

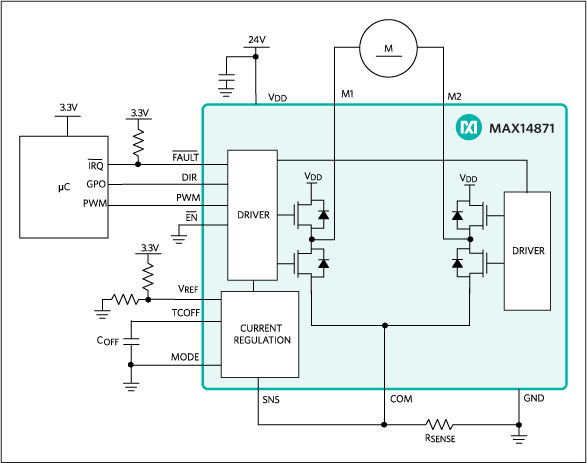

MAX14871: Typical Operating Circuit
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
直流电机驱动器 1
MAX14870
量产 紧凑的4.5V至36V全桥式直流电机驱动器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

软件开发 1

评估套件

MAX14871EVKIT

MAX14871评估板

立即购买 更多内容

特性和优点

  • 4.5V至36V较宽工作电压
  • 独立或软件控制工作
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX14871评估板(EV kit)包括MAX14871评估电路板。评估板为完全安装并经过测试的电路板，用于评估MAX14871全桥式直流电机驱动器。

评估板设计可作为单机独立工作或使用软件界面进行工作，演示器件的所有主要特性。

应用

  • 工业自动化
  • 打印机与扫描仪
  • 自动售货机和游戏机
MAX14871EVKIT
MAX14871评估板

参考电路

MAXREFDES89
MAXREFDES89
MAXREFDES89 Block Diagram.
MAXREFDES89 参考设计

MAX14871 Full-Bridge DC Motor Driver mbed Shield

查看参考设计详情

特性和优点

特征

  • 7V至36V电源电压范围
  • 板载DC-DC转换器，为mbed电路板提供VIN
  • 提供mbed库文件
  • 2A (最大值)电流调节限值/电机驱动器
  • 提供四片电机驱动器
  • Arduino平台规格

竞争优势

  • 安全：25%纹波电流调节；灵活：较宽电源电压范围
  • 低RON节省功耗
  • 可靠：GND/VCC短路保护

应用

  • 工业自动化
  • 打印机扫描仪
  • 自动售货机和游戏机
  • 机器人
MAXREFDES89
MAX14871 Full-Bridge DC Motor Driver mbed Shield
MAXREFDES89
MAXREFDES89 Block Diagram.
