MAX1067
量产多通道、14位、200ksps模数转换器
多通道、14位、200ksps ADC，QSOP封装
- 产品模型
- 2
产品详情
- 14位分辨率， ±0.5 LSB INL和±1 LSB DNL (最大值)
- +5V单电源工作
- 可调逻辑电平(+2.7V至+5.25V)
- 输入电压范围：0至VREF
- 内部(+4.096V)或外部(+3.8V至AVDD)基准
- 内部采样/保持，4MHz输入带宽
- 内部或外部时钟
- SPI/QSPI/MICROWIRE兼容的串行接口，MAX1068实行DSP启动转换
- 8位宽或16位宽数据传输模式(仅MAX1068)
- 4通道(MAX1067)或8通道(MAX1068)输入复用器
- 扫描模式顺序对多通道进行转换，或对单一通道进行连续转换
- 低功耗
- 200ksps时3.6mA
- 100ksps时1.85mA
- 10ksps时185µA
- 完全掉电模式0.6µA

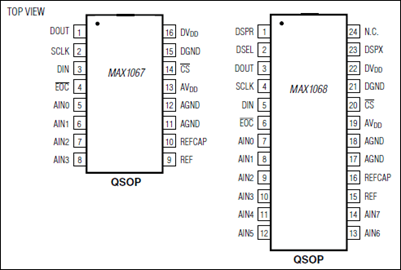

- 小尺寸封装
- 16引脚QSOP (MAX1067)
- 24引脚QSOP (MAX1068)
MAX1067/MAX1068低功耗、多通道、14位模数转换器(ADC)集成了一个逐次逼近ADC、+4.096V基准、基准缓冲器、内部振荡器、自动掉电控制和一个高速SPI™/QSPI™/MICROWIRE™兼容的接口。MAX1067/MAX1068工作于+5V的单模拟电源，采用独立的数字电源，允许直接连接到+2.7V至+5.5V数字逻辑。
使用外部基准时，MAX1067/MAX1068在采样率为200ksps时仅消耗2.9mA电源电流(AVDD = DVDD = +5V)。AutoShutdown™功能在10ksps的采样率下可使电源电流降至185µA，更低采样率下，电源电流还可降至10µA以下。
MAX1067包含一个4通道输入复用器，MAX1068可接受最多8路模拟输入。此外，在MAX1068中，数字信号处理器(DSP)启动转换被简化为DSP帧同步输入和输出。MAX1068还带有一个数据位宽转换输入，用来选择8位宽或16位宽数据传送模式。两款器件都具有扫描模式，可顺序转换每个通道或连续转换一个通道。
出色的动态性能和极低的功耗，加上易用性和集成的基准源，这些特性使MAX1067/MAX1068非常适合于控制和数据采集应用，或其他对功耗和空间有严格限制的应用。MAX1067采用16引脚QSOP封装，MAX1068采用24引脚QSOP封装。两款器件均可保证工作于商业级(0°C至+70°C)和扩展工业级(-40°C至+85°C)温度范围。可使用MAX1168评估板对MAX1068进行评估。
应用
- 加速计测量
- 数据采集系统
- 工业I/O模块
- 工业过程控制
- 电机控制
- 热电偶测量
