LTM4712

推荐用于新设计

36VIN、12A升压/降压型降压-升压μModule稳压器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 完整的降压-升压开关模式电源
    • VOUT 等于、大于、小于 VIN
    • 宽输入电压范围：5V至36V
    • 宽输出电压范围：1V至36V
    • 降压和降压-升压模式下为12A，12VIN和24VOUT下为6A

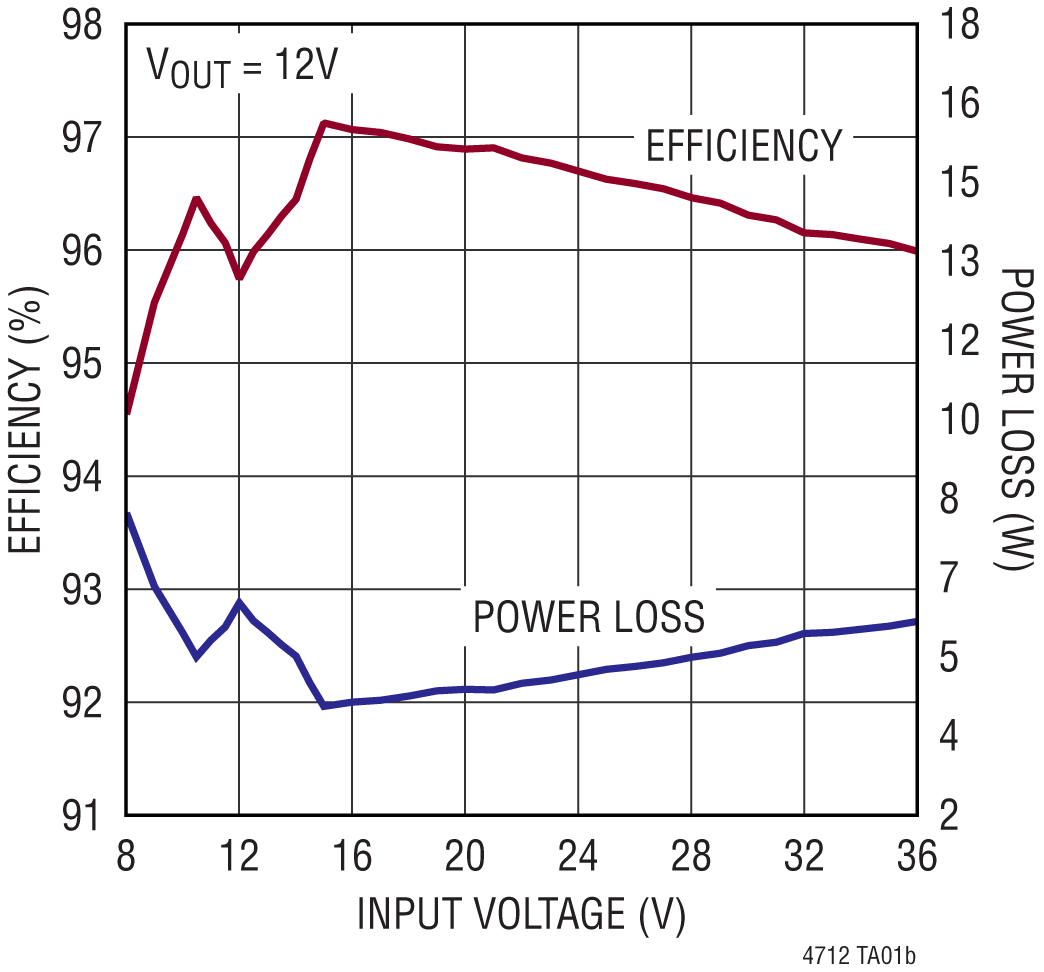

    • 效率高达98%
    • 峰值电流模式控制
    • 可调节输入或输出平均限流值
    • 输入或输出电流监控
    • 电源良好输出信号
    • 可并联，以提高输出电流
    • 可锁相固定频率：100kHz至600kHz
    • 可选的强制连续/跳脉冲模式
    • 关断期间VOUT与VIN断开
    • 16mm × 16mm × 8.34mm BGA封装
    LTM4712
    36VIN、12A升压/降压型降压-升压μModule稳压器
    提问

    参考资料

    数据手册 1

    用户手册 2

    技术文章 2

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice 1

    LTspice中提供以下器件型号：

    • LTM4712

    LTpowerCAD

    LTpowerCAD中提供以下器件的设计工具：

    • LTM4712
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    DC3189A

    LTM4712 | 36VIN、12A降压-升压μModule稳压器

    立即购买 更多内容

    产品详情

    演示电路3189A内置LTM4712，这是一款高效率、降压-升压型μModule®稳压器，具有5V至36V输入电压范围和1V至36V输出电压范围。输出在降压和降压-升压模式下支持12A，在12VIN和24VOUT下支持6A。某些VIN、VOUT、频率和热条件须降额使用。有关更多信息，请参阅LTM4712数据手册。

    DC3189A演示板具有恒流模式(CCM)，在负载可能变化时可提供准确的调节电流。

    DC3189A演示板使用400kHz的默认频率进行了优化。LTM4712中使用的电流模式架构为峰值电流模式控制。默认情况下，LTM4712在连续电流模式下工作，但可设置为脉冲跳跃模式，以优化轻负载条件下的效率。

    LTM4712采用16mm × 16mm × 8.34mm球栅阵列(BGA)封装，适合由标准表面贴装设备自动装配。LTM4712模块封装在模塑基板顶部装有一个电感，以提高散热能力。

    LTM4712数据手册提供了该器件的完整描述，包括操作原理和应用信息。在使用或修改DC3189A之前，请将该数据手册与演示手册结合起来参考。

    eval board
    schematic 4
    schematic 5
    schematic 6
    EVAL-LTM4712-A1Z

    EVAL-LTM4712-A1Z：LTM4712 | 36V、高效双相位降压-升压 μModule 稳压器 2 × LTM4712、24A

    立即购买 更多内容

    特性和优点

    • 并联用于高功率应用
    • 良好的电流共享
    • 所有通道的电流监控引脚
    • 可选恒流模式

    产品详情

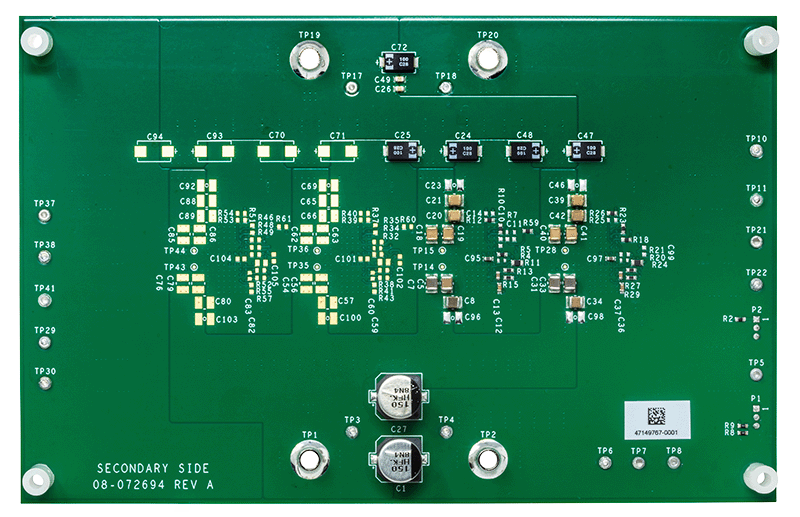

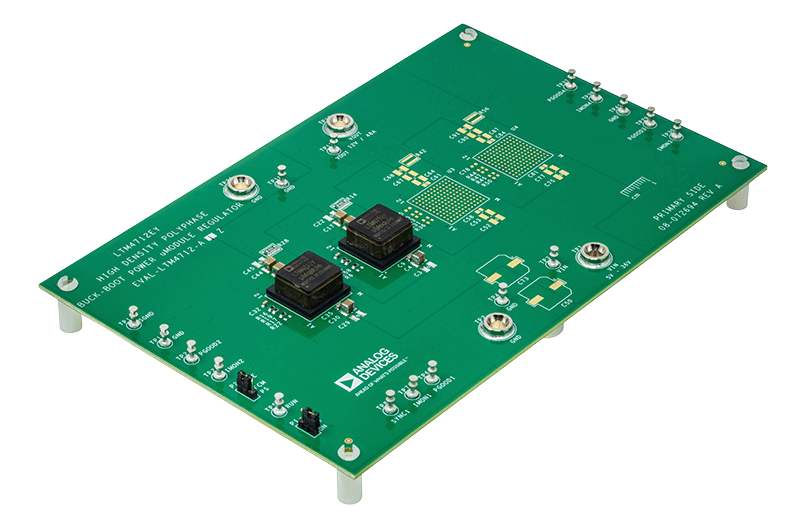

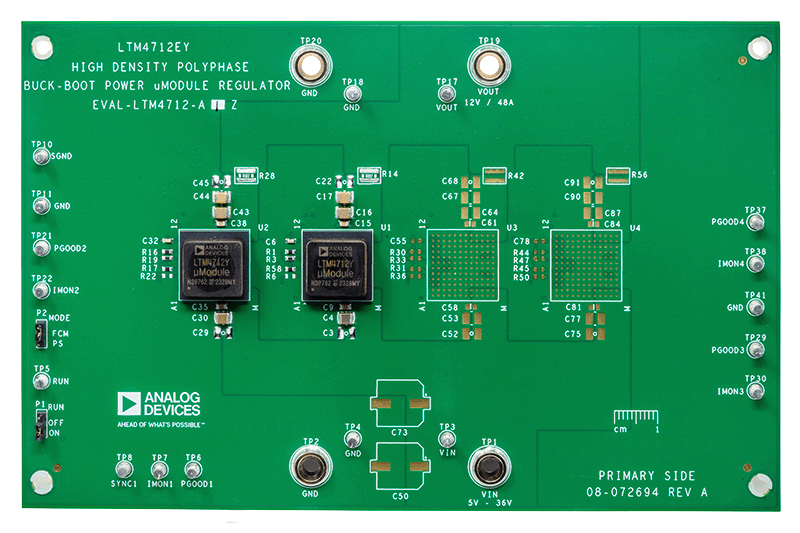

    EVAL-LTM4712-A1Z 评估板是一个电源，可从 5V 至 36V 输入产生 12V、24A（最大值）。EVAL-LTM4712-A1Z 是一种双相解决方案，采用 LTM4712，这是一款高效降压-升压 μ模块® （微模块）稳压器。EVAL-LTM4712-A1Z 在降压和降压-升压模式下可输出 24A 电流，在升压模式下可输出 12A 电流。对于某些 VIN、VOUT、频率和热状况，必须进行减额。请参阅性能摘要部分和 LTM4712 数据表以了解更多信息。

    EVAL-LTM4712-A1Z 评估板具有可选的恒流功能，可以在负载变化时提供精确的稳定电流。

    EVAL-LTM4712-A1Z 评估板使用 400kHz 的默认频率进行了优化。峰值电流模式控制架构可实现轻松的电流共享。默认情况下，LTM4712 在连续电流模式下工作，但可设置为脉冲跳跃模式以在轻负载条件下提高效率。

    LTM4712 具有 16mm × 16mm × 8.34mm 球栅阵列封装，这种封装适合通过标准表面安装设备进行自动装配。μModule 封装在模塑衬底顶部采用了电感器，以提高散热能力。

    LTM4712 数据手册提供了完整的套件、运行和应用信息说明。在使用或修改 EVAL-LTM4712-A1Z 评估板之前，必须结合本用户指南阅读数据表。

    eval board
    schematic 7
    schematic 8
    schematic 9
    EVAL-LTM4712-A2Z

    立即购买 更多内容

    特性和优点

    • Parallel for high-power applications
      • Good current sharing
    • Current monitoring pin for all channels
    • Optional constant current mode

    产品详情

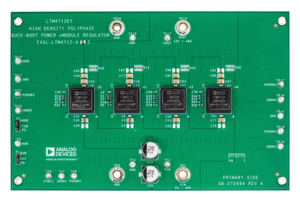

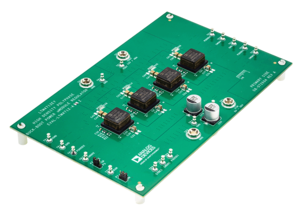

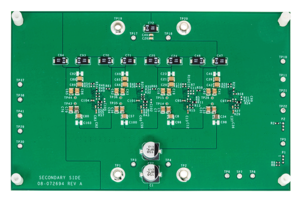

    The EVAL-LTM4712-A2Z evaluation board is a power supply generating 12V, 48A (max) from a 5V to 36V input. It is a quad PolyPhase® solution featuring the LTM4712, a high-efficiency, buck-boost µModule® (micromodule) regulator. The EVAL-LTM4712-A2Z is capable of 48A in buck and buck-boost modes and 24A in boost mode. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. See the Performance Summary and the LTM4712 data sheet.

    The EVAL-LTM4712-A2Z has an optional constant-current feature to deliver a precise, regulated current while the load may vary.

    The EVAL-LTM4712-A2Z is optimized using a default frequency of 400kHz. The peak current mode control architecture allows easy current sharing. The LTM4712 operates in continuous current mode by default but can be placed in pulse-skipping mode to optimize efficiency at light loads.

    The LTM4712 is offered in a 16mm × 16mm × 8.34mm ball grid array (BGA) package suitable for automated assembly by standard surface mount equipment. The µModule package features an inductor on top of the molded substrate for improved heatsinking capability.

    The LTM4712 data sheet gives a complete description of the device, including operation and application information. The data sheet must be read in conjunction with this evaluation board manual prior to working on or modifying the EVAL-LTM4712-A2Z evaluation board.
    DC3189A
    LTM4712 | 36VIN、12A降压-升压μModule稳压器
    EVAL-LTM4712-A1Z
    EVAL-LTM4712-A1Z：LTM4712 | 36V、高效双相位降压-升压 μModule 稳压器 2 × LTM4712、24A
    EVAL-LTM4712-A2Z
