LTC4150
量产库仑计量器/电池电量测量芯片
- 产品模型
- 4
Viewing:
产品详情
- 电荷量和极性指示
- ± 50mV 检测电压范围
- 无需精准的定时电容器或晶振
- 工作电压范围为 2.7V 至 8.5V
- 高端检测
- 32.55Hz/V 电荷计数频率
- 1.5uA 停机电流
- 10 引脚 MSOP 封装
LTC®4150 可在手持式 PC 和便携式产品应用中对电池的消耗及充电进行测量。该器件监视流经位于电池正极端子与电池负载或充电器之间的一个外部检测电阻器的电流。一个电压至频率转换器在中断引脚上将电流检测电压转换成一连串的输出脉冲。这些脉冲与流入或流出电池的某一固定电荷量相对应。该器件还可在电池的消耗和充电过程中指示电荷的极性。
LTC4150 面向采用单节或两节锂离子电池、以及 3 节至 6 节 NiCd 或 NiMH 电池的应用。
Applications
- 电池充电器
- 掌上型计算机和 PDA
- 峰窝电话和无线调制解调器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4150CMS#PBF | 10-Lead MSOP | ||
| LTC4150CMS#TRPBF | 10-Lead MSOP | ||
| LTC4150IMS#PBF | 10-Lead MSOP | ||
| LTC4150IMS#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC4150CMS#PBF | 量产 | |
| LTC4150CMS#TRPBF | 量产 | |
| LTC4150IMS#PBF | 量产 | |
| LTC4150IMS#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC4150
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

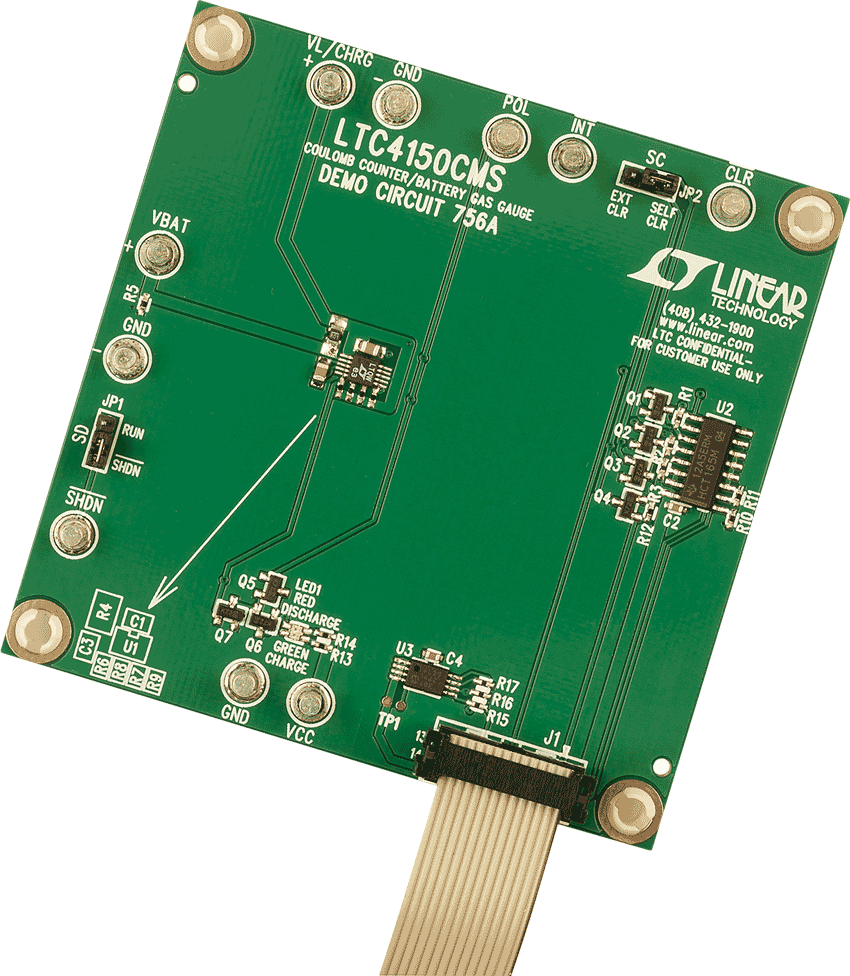

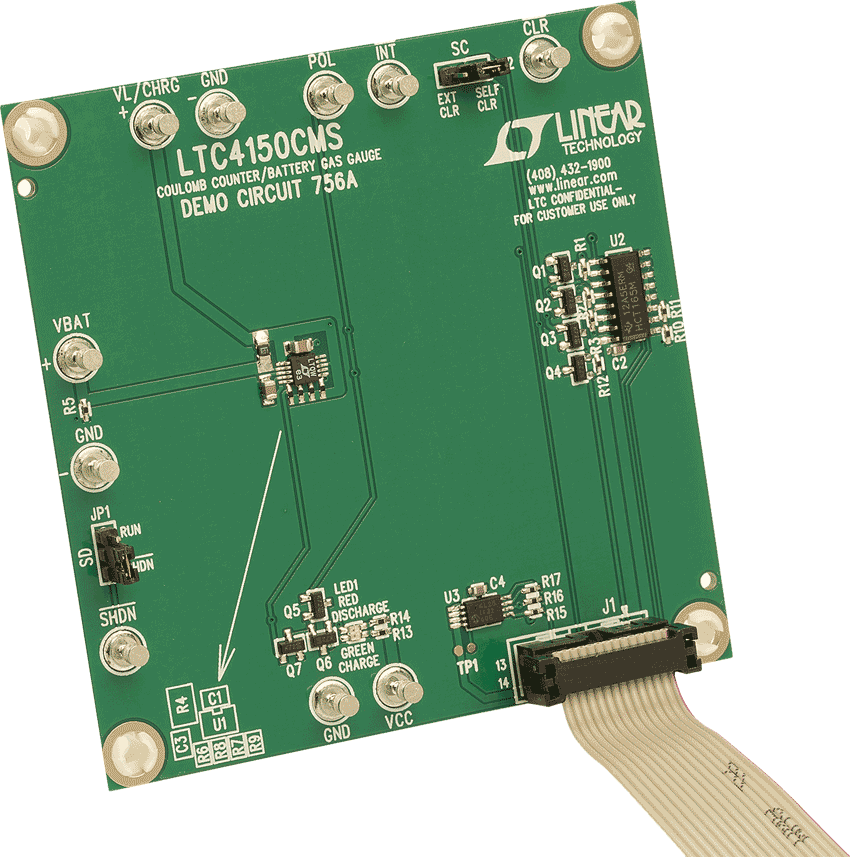

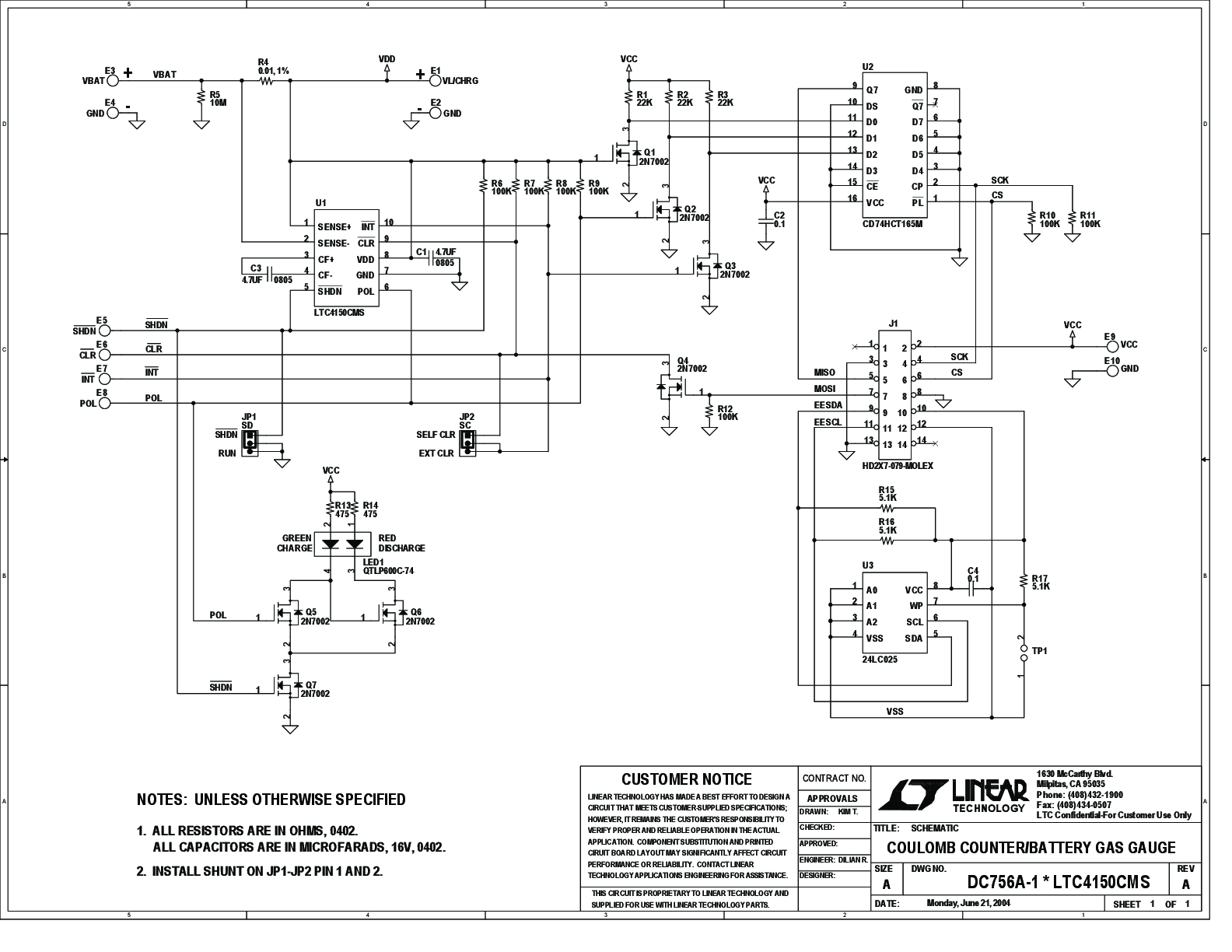

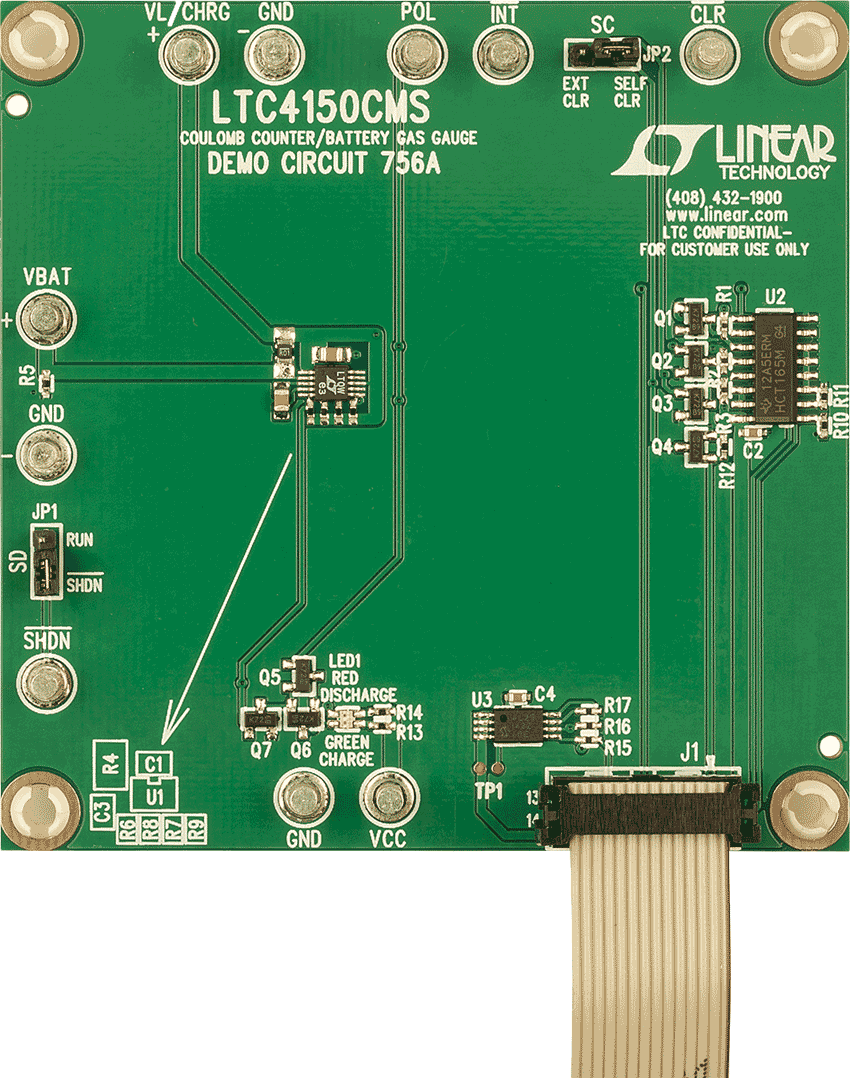

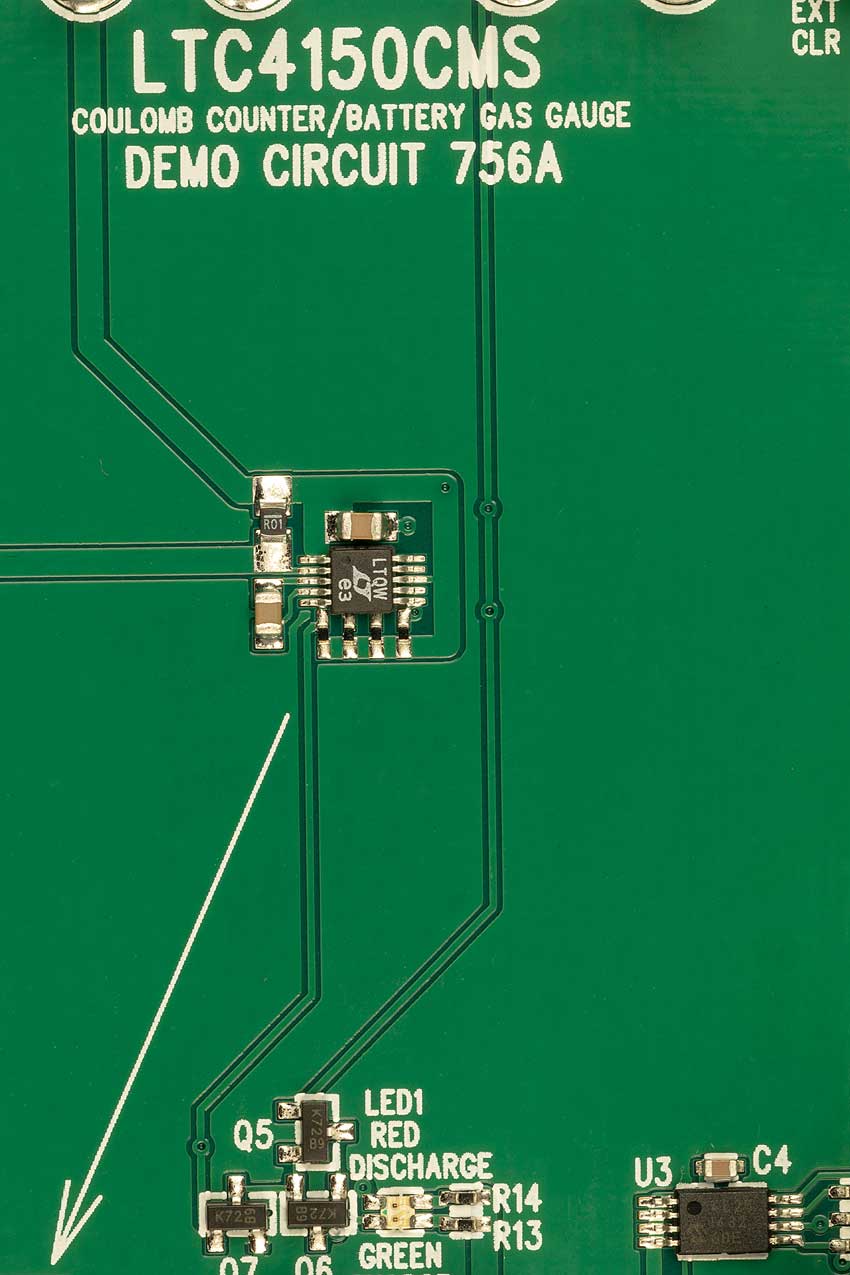

LTC4150CMS | 库伦计量器/电池电量测量芯片（需要DC590控制器）
