LTC3858-1

量产

低 Iq、双通道、两相、同步降压型控制器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

低工作 I_Q：170μA (一个通道接通)
宽输出电压范围：0.8V ≤ V_OUT ≤ 24V
宽 V_IN 范围：4V 至 38V
R_SENSE 或 DCR 电流检测
异相控制器降低了所需的输入电容和电源所引起的噪声
OPTI-LOOP^® 补偿较大限度地减小 C_OUT
可锁相频率 (75kHz 至 850kHz)
可编程固定频率 (50kHz 至 900kHz)
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作
非常低压差操作：99% 占空比
可调输出电压软起动
电源良好输出电压监视器
具输出过压保护
在短路期间提供输出锁断保护功能
低停机 I_Q：8μA
内部 LDO 从 V_IN 或 EXTV_CC 给栅极驱动供电
在启动期间无电流折返

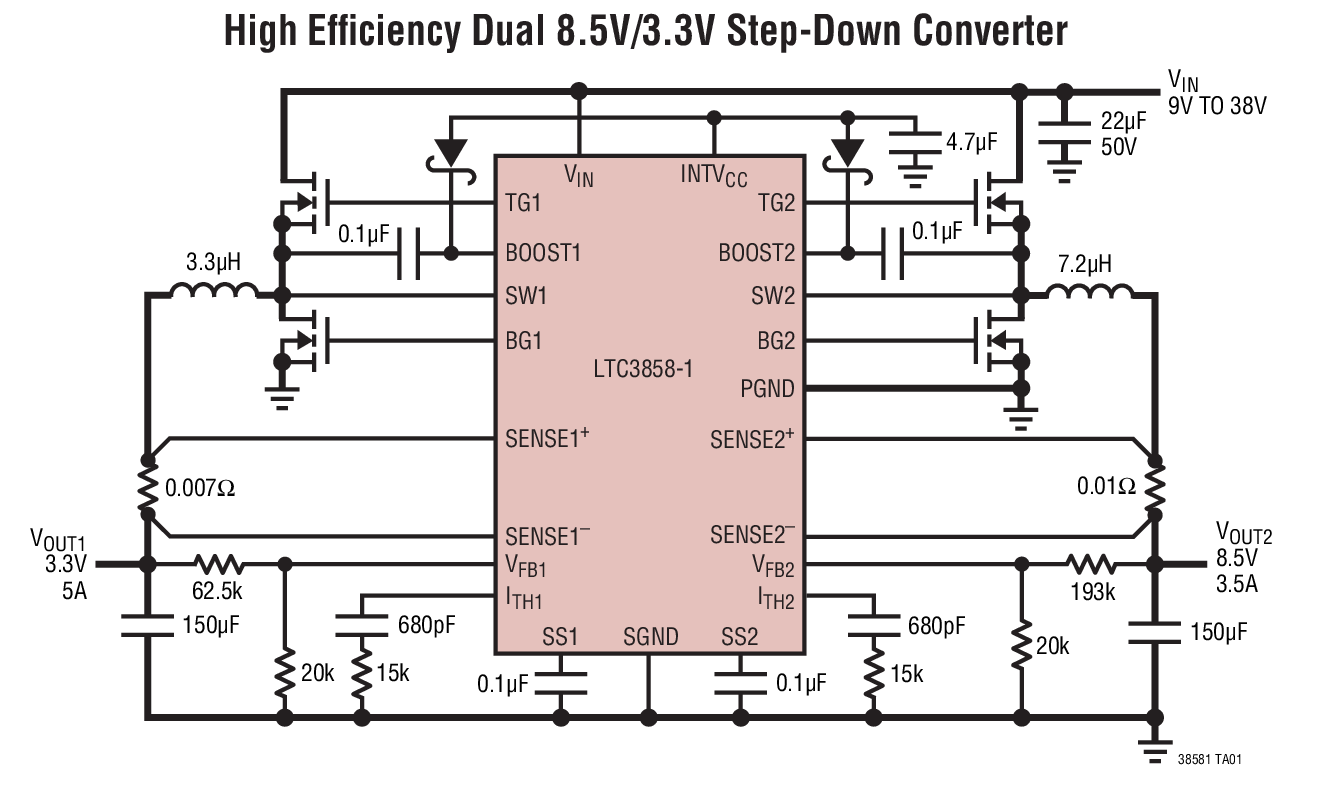

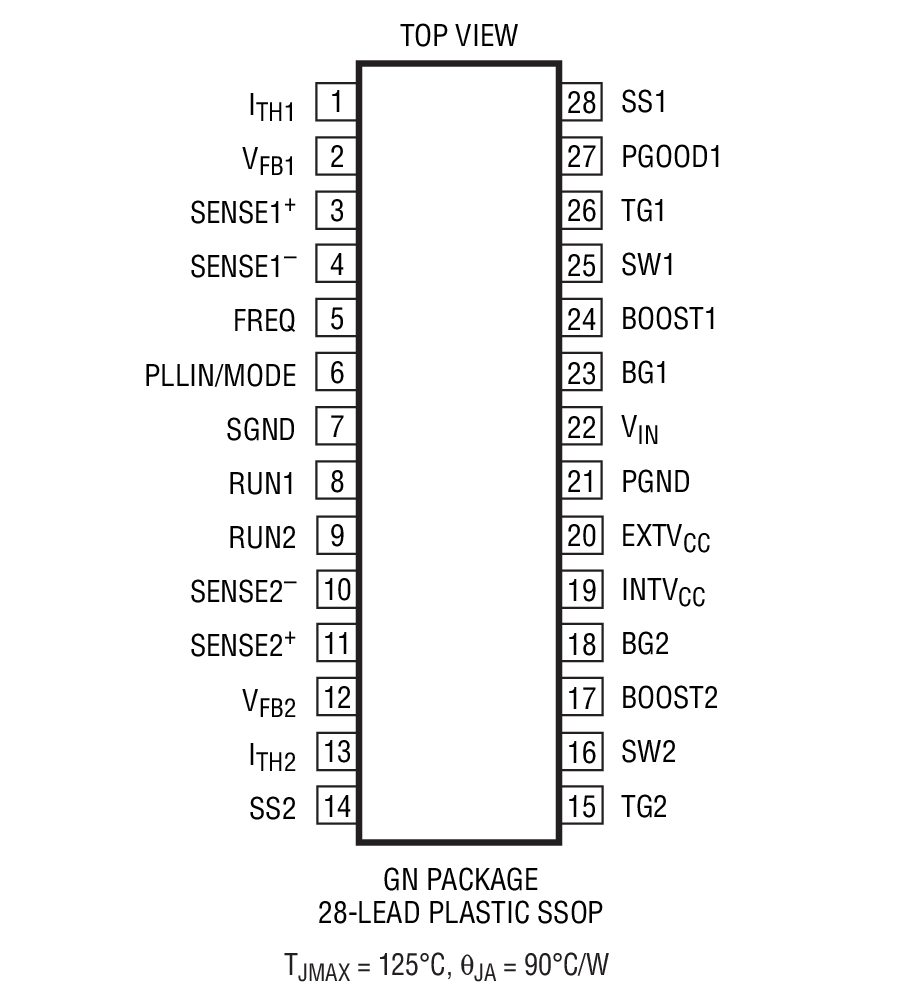

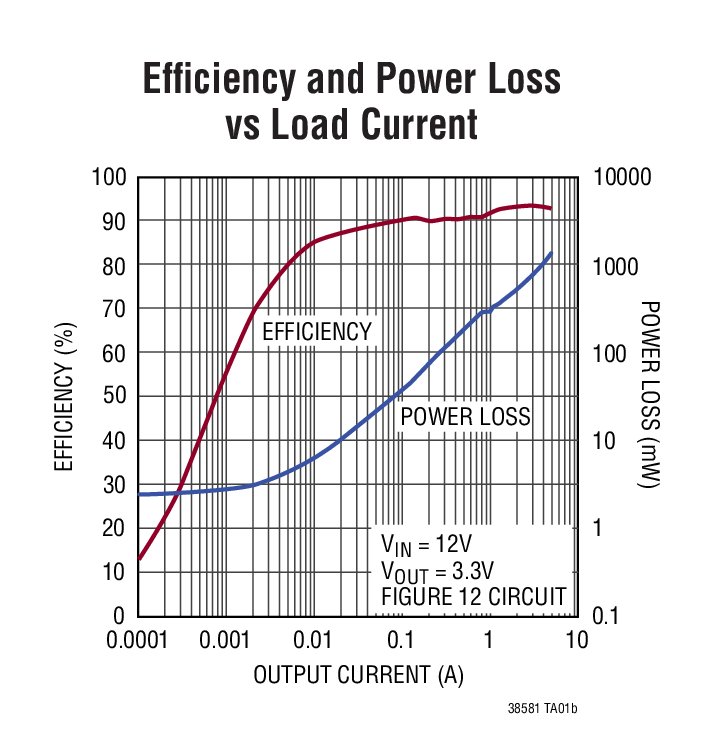

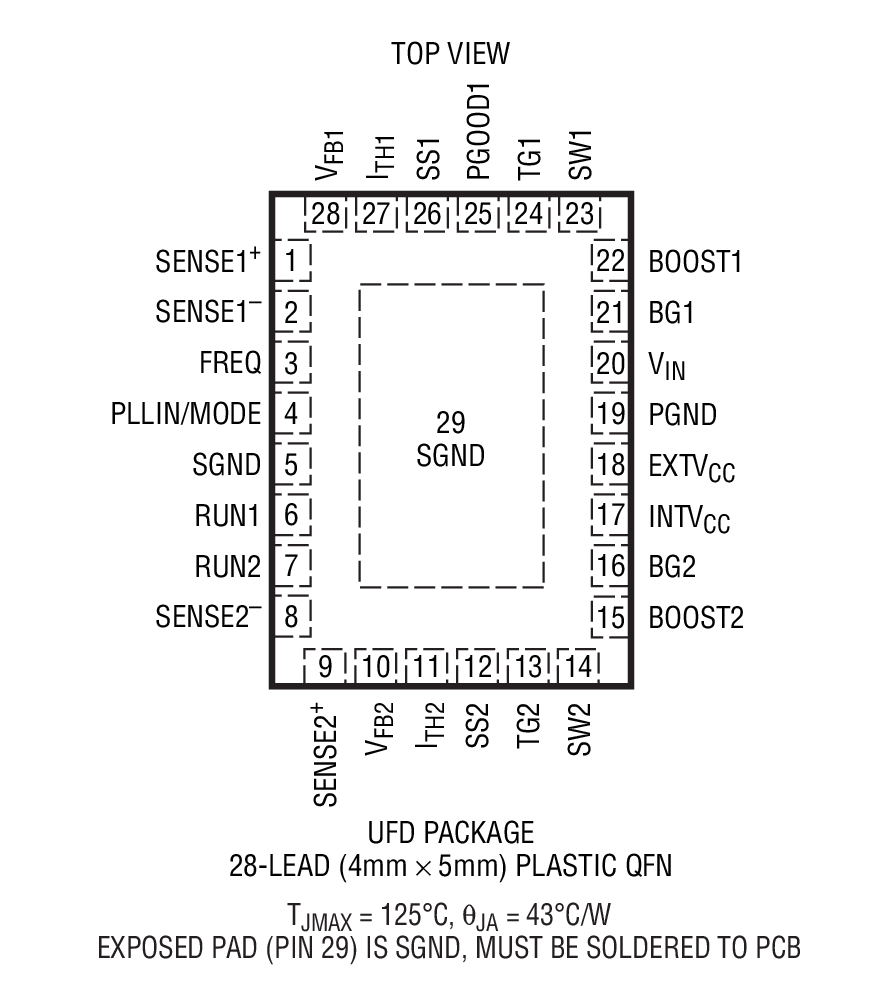

纤巧型 4mm x 5mm QFN 或窄体 SSOP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3858EGN-1#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858EGN-1#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858EUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858EUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858IGN-1#PBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858IGN-1#TRPBF	28-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858IUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3858IUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
		PCN24_0235_Form Material_Report Other Delta Qualification Matrix
LTC3858EGN-1#PBF	量产
LTC3858EGN-1#TRPBF	量产
LTC3858IGN-1#PBF	量产
LTC3858IGN-1#TRPBF	量产
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL
		PCN22_0177_Form Material_Report Delta Qualification Matrix
LTC3858EGN-1#PBF	量产
LTC3858EGN-1#TRPBF	量产
LTC3858IGN-1#PBF	量产
LTC3858IGN-1#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3858EGN-1#PBF	量产
LTC3858EGN-1#TRPBF	量产
LTC3858EUFD-1#PBF	量产
LTC3858EUFD-1#TRPBF	量产
LTC3858IGN-1#PBF	量产
LTC3858IGN-1#TRPBF	量产
LTC3858IUFD-1#PBF	量产
LTC3858IUFD-1#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3858EUFD-1#PBF	量产
LTC3858EUFD-1#TRPBF	量产
LTC3858IUFD-1#PBF	量产
LTC3858IUFD-1#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器

工具及仿真模型

LTspice 1

LTC3858-1 Demo Circuit - Dual Synchronous Step Down (4.5-36V to 3.3V @ 5A & 8.5V @ 3A)

LTspice中提供以下器件型号：

LTC3858
LTC3858-1
LTC3858-2

LTpowerCAD 1

LTC3858-1 Project - Low Iq, Dual 2-Phase Synchronous Step-Down Supply (9-36V to 3.3 @ 5A & 8.5 @ 3A)

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3858EGN-1 Demo Board | Dual Output, 2-Phase, 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

立即购买更多内容

产品详情

Demonstration circuit 1352A is a low quiescent current, dual output 2-phase, synchronous buck converter demo board featuring the LTC3857EGN-1 or LTC3858EGN-1. It features a 4.5V to 36V input voltage range and provides 3.3V / 5A and 8.5V / 3A outputs. Two versions of the board are available. The DC-1352A-A is for the LTC3857EGN-1, which offers lower quiescent current and smaller burst mode ripple, while the DC1352A-B is for the LTC3858EGN-1 which offers latch-off protection and increased burst mode efficiency.

资料

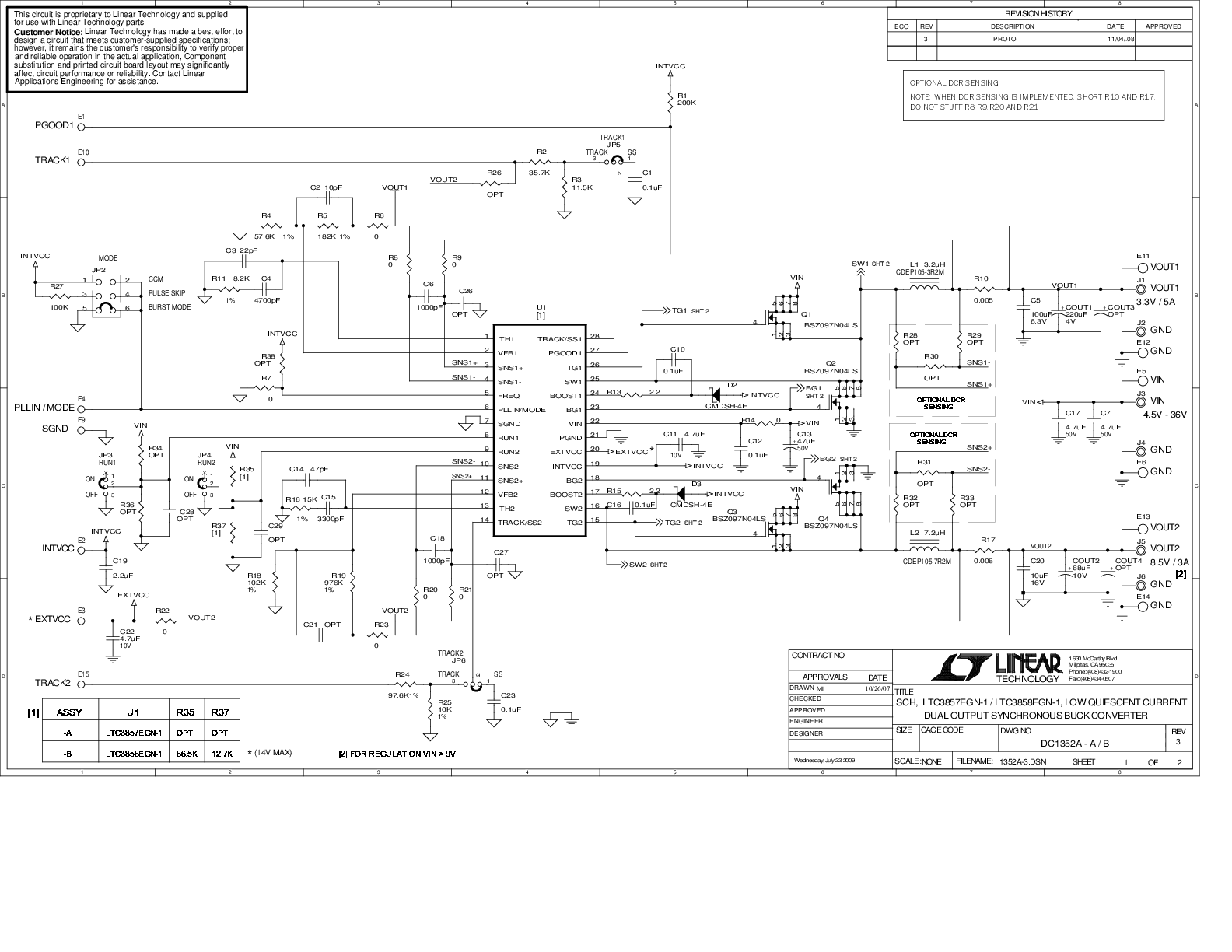

DC1352A - Schematic
89.00K

DC1352A - Demo Board
1.00M

DC1352A - Design Files
3.00M
