LTC3856

推荐新设计使用

具差分放大器的两相、同步、降压型 DC/DC 控制器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

多相 (PolyPhase^®) 控制器降低了输入和输出电容及电源所导致的噪声
宽 V_IN 范围：工作时为 4.5V 至 38V
±0.75%、0.6V 基准电压准确度
高效率：达 95%
旨在实现较高轻负载效率的突发模式 (Burst Mode^®) 操作或逐级递减 (Stage Shedding™)
有源电压定位 (AVP)
R_SENSE 或 DCR 电流检测
可编程 DCR 温度补偿
可锁相固定频率：250kHz 至 770kHz
真正的远端采样差分放大器
双路 N 沟道 MOSFET 同步驱动
V_OUT 范围：0.6V 至 5V (未采用差分放大器)
V_OUT 范围：0.6V 至 3.3V (采用差分放大器)
可调软起动或 V_OUT 跟踪功能
可堆叠以执行多达 12 相操作
32 引脚 (5mm x 5mm) QFN 封装和 38 引脚 TSSOP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3856EFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856EFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856EUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856EUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856IFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856IFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856IUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3856IUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC3856EFE#PBF	量产
LTC3856EFE#TRPBF	量产
LTC3856IFE#PBF	量产
LTC3856IFE#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3856EUH#PBF	量产
LTC3856EUH#TRPBF	量产
LTC3856IUH#PBF	量产
LTC3856IUH#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3856

LTpowerCAD 2

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3856EUH Demo Board | 4.5V ≤ VIN ≤ 14V, VOUT = 1.5V @ 50A

立即购买更多内容

产品详情

Demonstration circuit 1580A is a high efficiency, polyphase, synchronous buck converter with a 4.5V to 14V input range. It can supply 50A maximum load current at 1.5V output. The demo board uses the LTC3856EUH controller. The LTC3856 is a feature-rich single-output dual-phase synchronous buck controller with on-chip drivers and remote differential output voltage sensing. This board is setup with sense resistor configuration with optional inductor DCR sensing circuit.

资料

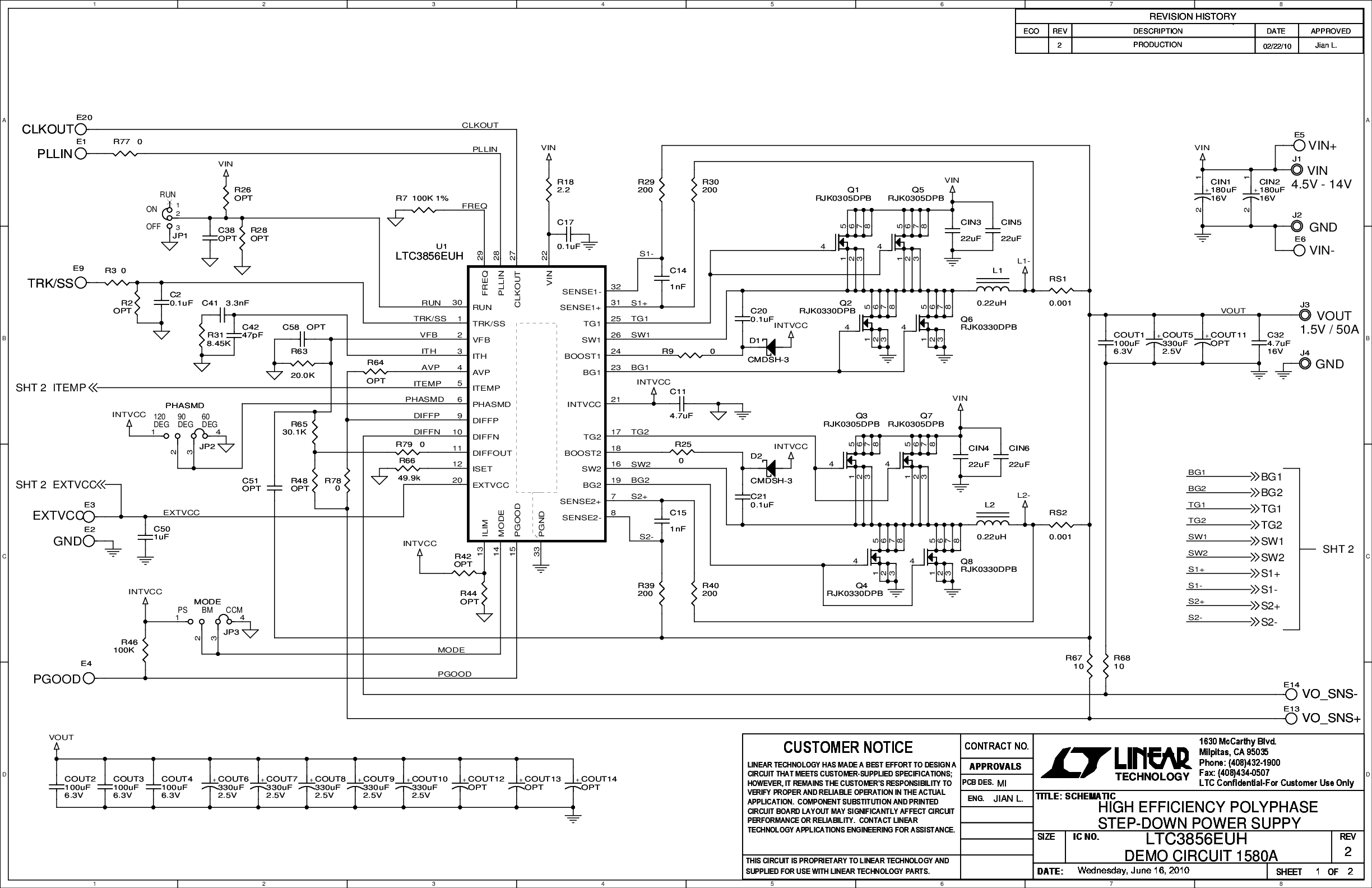

DC1580A - Schematic
99.00K

DC1580A - Design Files
3.00M

DC1580A - Demo Manual
241.00K
