LTC3835

量产

低 I_Q 同步降压型控制器

数据手册 (Rev. F) 产品选型表

产品模型: 12

Viewing:

产品详情

宽输出电压范围：0.8V ≤ V_OUT ≤ 10V
低工作静态电流：80μA
OPTI-LOOP^® 补偿将 C_OUT 最小化
输出电压精度为 1％
宽 V_IN 范围：工作电压为 4V 至 36V
可锁相固定频率 140kHz 至 650kHz
双 N 通道 MOSFET 同步驱动器
极低工作压差：99% 占空比
可调输出电压软启动或跟踪

输出电流折返限制
电源正常输出电压监控器
多相^®应用的时钟输出
输出过压保护
低关断 I_Q：10μA
内部 LDO 通过 V_IN or V_OUT 向栅极驱动供电
在轻负载时，可选择连续、脉冲跳跃或低纹波 Burst 工作模式^®
小型 20 引脚 TSSOP 或 4mm × 5mm QFN 封装
符合汽车应用的 AEC-Q100 标准

LTC3835是一款高性能降压开关稳压器控制器，可驱动所有N沟道同步功率MOSFET级。恒频电流模式架构支持高达650kHz的可锁相频率。

80μA无负载静态电流可延长电池供电系统的工作寿命。通过OPTI-LOOP补偿功能，可在宽输出电容和ESR值范围内优化瞬态响应。LTC3835集成了0.8V精密基准电压源和电源良好输出指示器。4V至36V输入电源范围包含各种电池化学。

TRACK/SS引脚在启动期间会降低输出电压。电流折返在短路状况下会限制MOSFET散热功能。

LTC3835 和 LTC3835-1 的比较
零件号	CLKOUT/PHASMD	EXTV_CC	PGOOD	封装
LTC3835	是	是	是	FE20/4 × 5 QFN
LTC3835-1	否	否	否	GN16/3 × 5 DFN

应用

汽车系统
电信系统
电池供电的数字设备
分布式直流电源系统

所有注册商标和其他商标均属各自所有人所有。受美国专利保护，包括5408150、5481178、5705919、5929620、6304066、6498466、6580258、6611131。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3835EFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EUFD#WPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EUFD#WTRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IFE#PBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IFE#TRPBF	20-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IUFD#WPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IUFD#WTRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC3835EFE#PBF	量产
LTC3835EFE#TRPBF	量产
LTC3835IFE#PBF	量产
LTC3835IFE#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
硅振荡器 2
LTC6908		具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909	量产	采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3835
LTC3835-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3835EFE演示板|4.5V ≤ VIN ≤ 36V，VOUT = 3.3V（5A时）

立即购买更多内容

产品详情

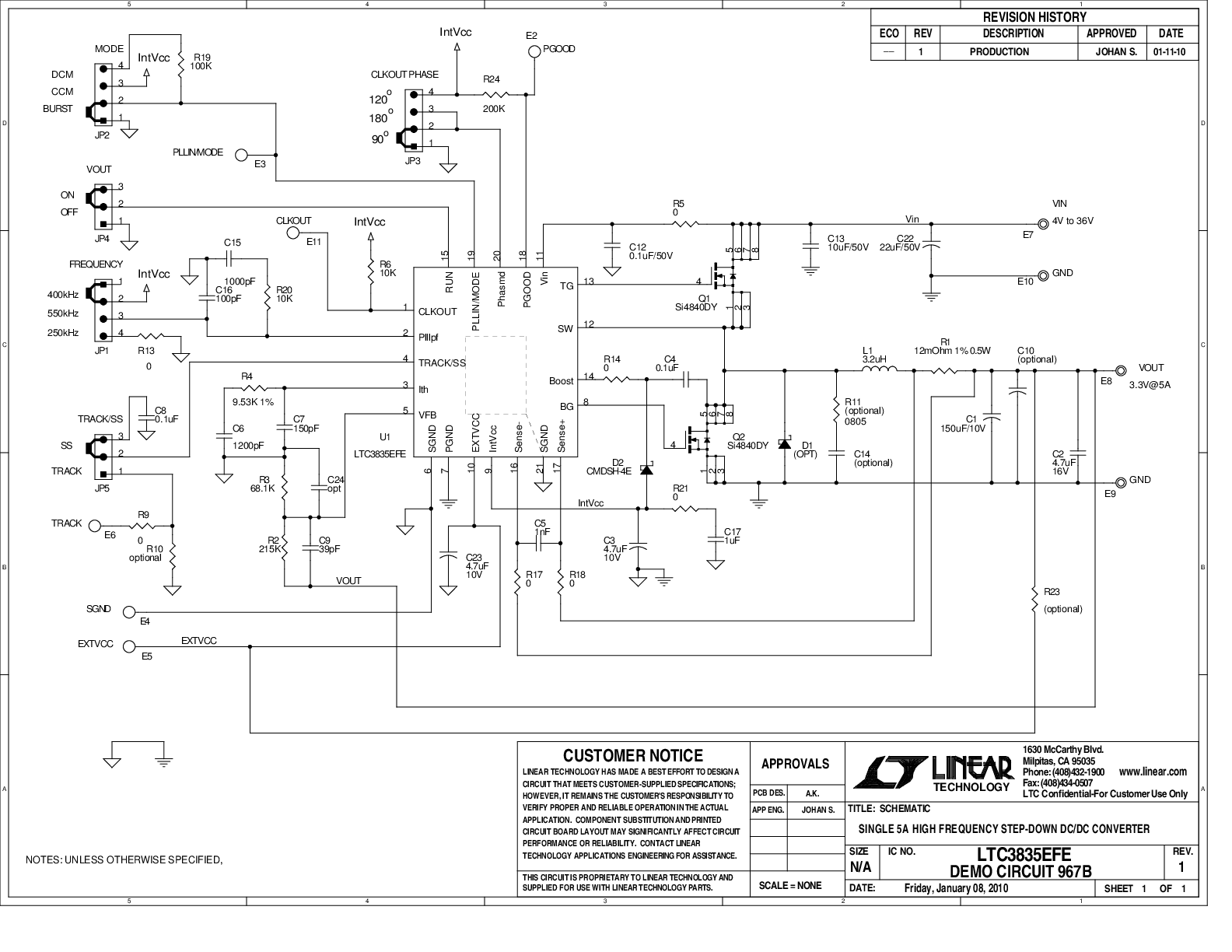

演示电路967B是一款单通道输出高频降压DC/DC控制器，内置低静态电流LTC3835，采用20引脚裸露焊盘TSSOP封装。DC967B可产生3.3V调节电压和5A输出电压，输入电压范围为4.5V至36V。
