LTC3835-1

量产

低 I_Q 同步降压型控制器

产品模型: 8

Viewing:

产品详情

宽输出电压范围：0.8V ≤ V_OUT ≤ 10V
低 I_Q工作 : 80μA
OPTI-LOOP^® 补偿较大限度地减小了 C_OUT
±1% 输出电压准确度
宽 V_IN 范围：4V 至 36V 操作
可锁相固定频率：140kHz 至 650kHz
双路 N 沟道 MOSFET 同步驱动
非常低压差操作：99% 占空比
可调输出电压软起动或跟踪
输出电流折返限制
输出过压保护
低停机 I_Q：10μA
在轻负载条件下可选择执行连续、脉冲跳跃或突发模式 (Burst Mode^®) 操作

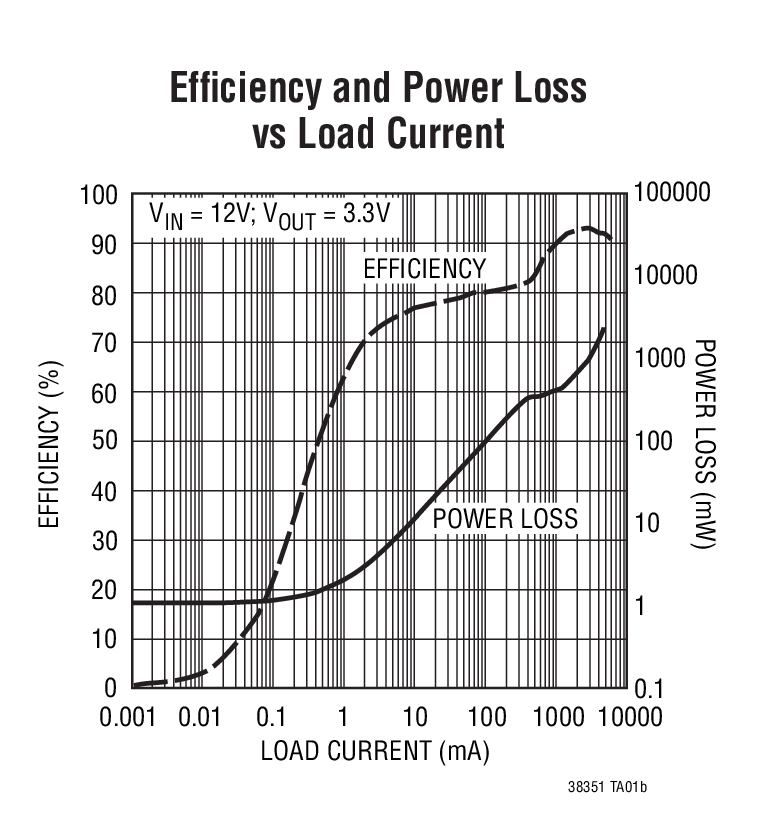

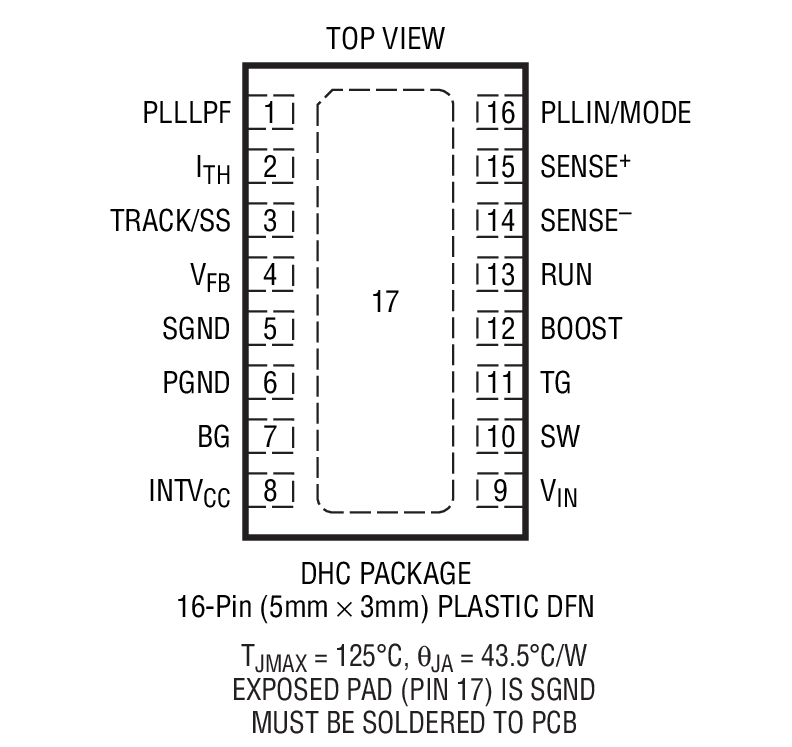

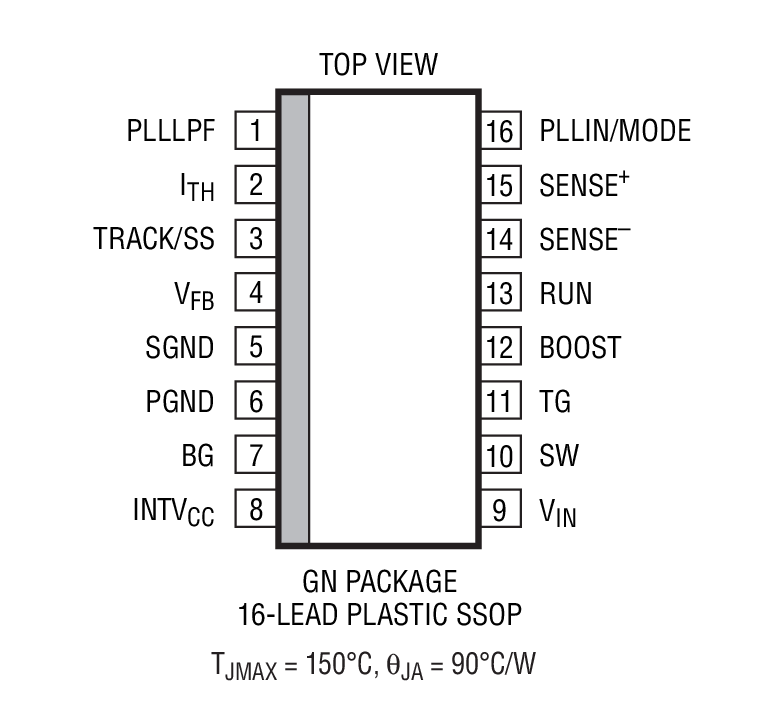

小型 16 引脚窄体 SSOP 或 3mm x 5mm DFN 封装

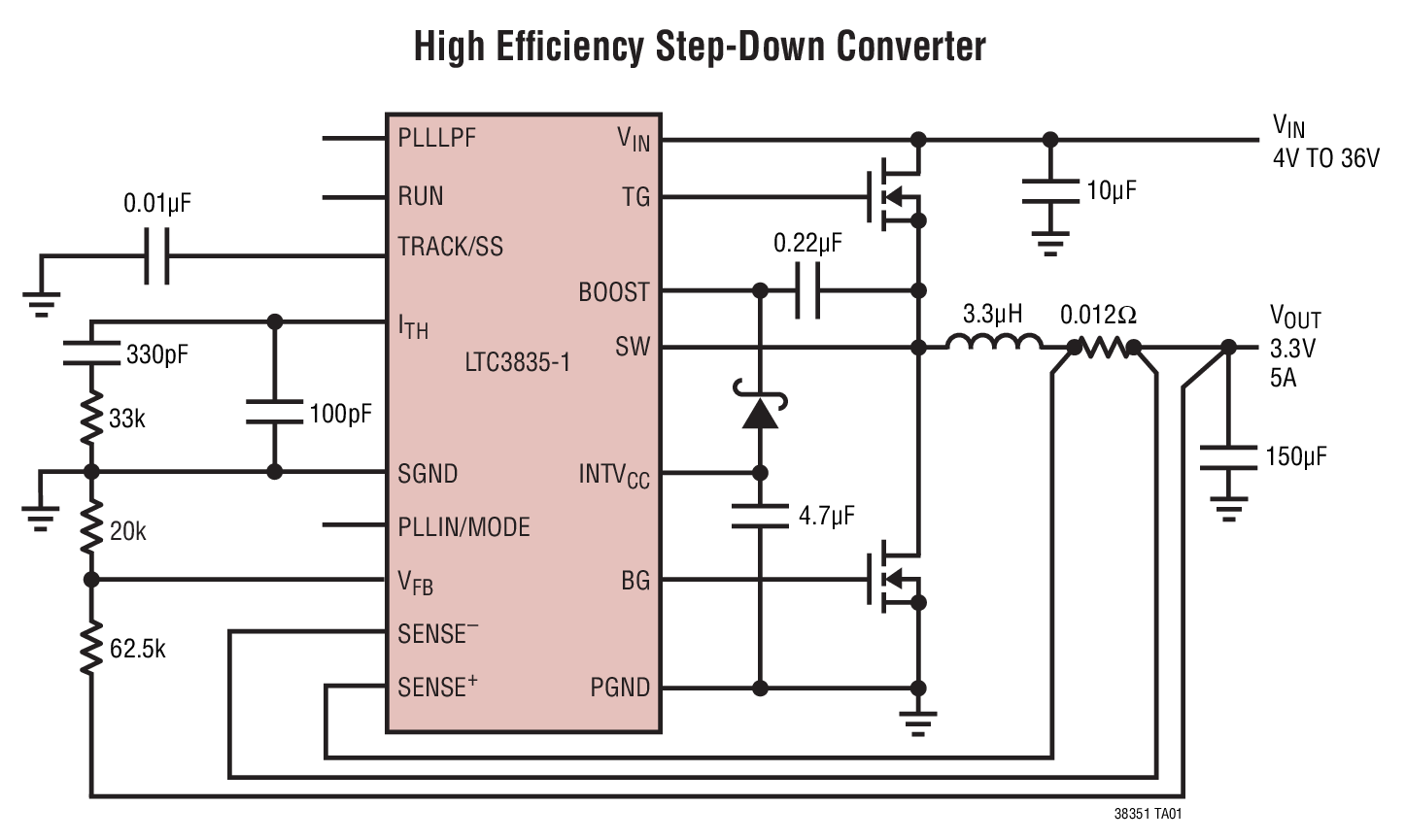

LTC^®3835-1 是一款高性能降压型开关稳压控制器，用于驱动一个全 N 沟道同步功率 MOSFET 级。一种恒定频率电流模式架构可提供一个高达 650kHz 的可锁相频率。

80μA 的无负载静态电流延长了电池供电型系统的工作时间。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和ESR数值范围内优化瞬态响应。LTC3835-1 具有一个精准的 0.8V 基准和一个电源良好输出指示器。4V 至 36V 输入电源范围可适应多种电池化学组成。

在启动期间，TRACK/SS 引脚使输出电压斜坡上升。在短路条件下，电流折返功能将限制 MOSFET 的热耗散。

LTC3835 和 LTC3835-1 的比较


	CLKOUT/PHASMD	EXTV_CC	PGOOD	封装
LTC3835	有	有	有	TSSOP-20, 4x5 QFN-20
LTC3835-1	无	无	无	GN-16, 3x5 DFN-16

应用

汽车系统
电信系统
电池供电型数字设备
分布式DC电源系统

产品模型: 8

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3835EDHC-1#PBF	16-Lead DFN (5mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EDHC-1#TRPBF	16-Lead DFN (5mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EGN-1#PBF	16-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835EGN-1#TRPBF	16-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IDHC-1#PBF	16-Lead DFN (5mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IDHC-1#TRPBF	16-Lead DFN (5mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IGN-1#PBF	16-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3835IGN-1#TRPBF	16-Lead SSOP (Narrow 0.15 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
		PCN24_0235_Form Material_Report Other Delta Qualification Matrix
LTC3835EGN-1#PBF	量产
LTC3835EGN-1#TRPBF	量产
LTC3835IGN-1#PBF	量产
LTC3835IGN-1#TRPBF	量产
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package
		PCN22_0235_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3835EGN-1#PBF	量产
LTC3835EGN-1#TRPBF	量产
LTC3835IGN-1#PBF	量产
LTC3835IGN-1#TRPBF	量产
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
		PCN22_0066_Form Material_Report Delta Qualification Matrix
LTC3835EGN-1#PBF	量产
LTC3835EGN-1#TRPBF	量产
LTC3835IGN-1#PBF	量产
LTC3835IGN-1#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
按钮控制器 1
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3835
LTC3835-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3835EGN-1演示板 | 4.5V ≤ VIN ≤ 36V，VOUT = 3.3V(5A)

立即购买更多内容

产品详情

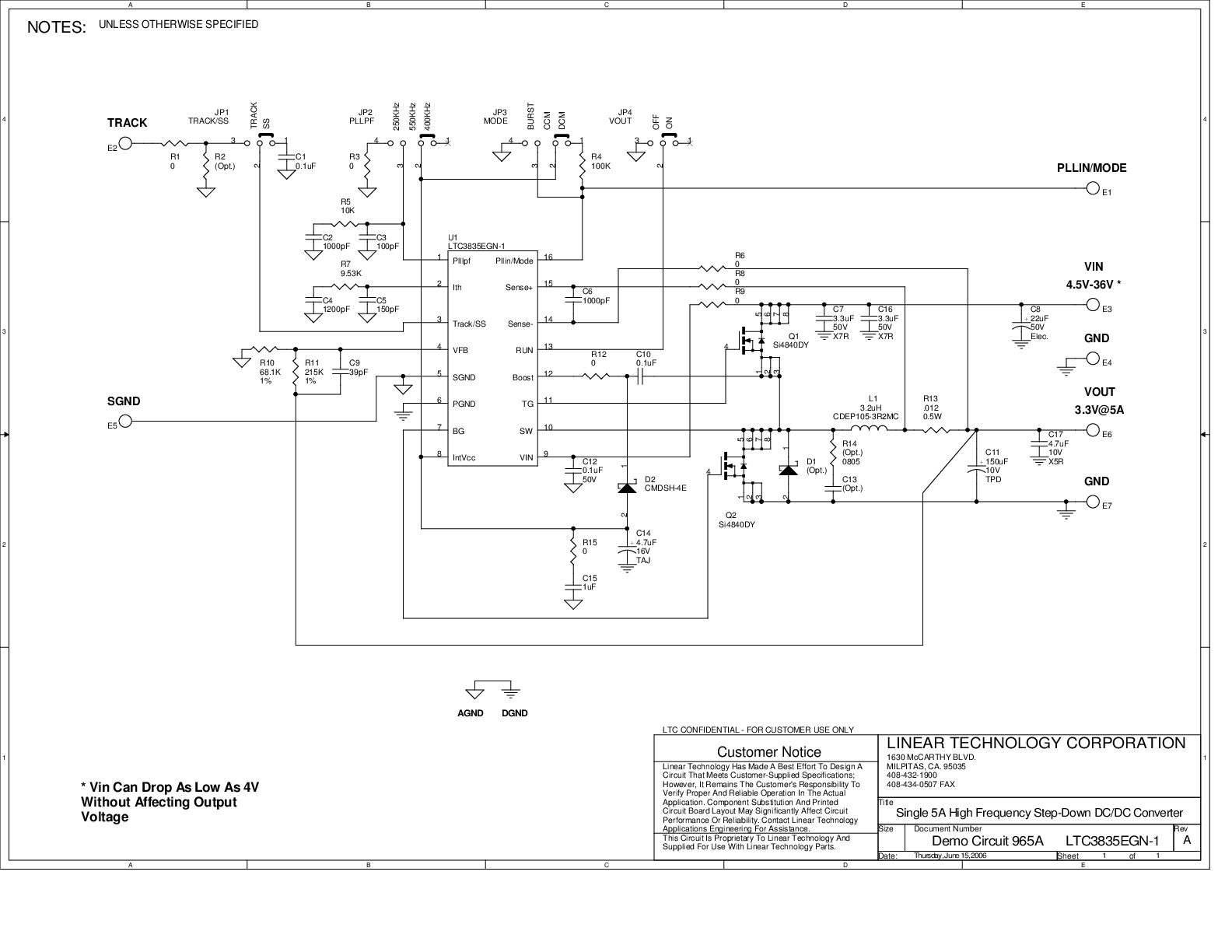

演示电路965A是一款单通道输出高频降压DC/DC转换器，内置低静态电流LTC3835-1，采用16引脚窄体SSOP封装。DC965A可编程产生3.3V/5A输出，输入电压范围为4.5V至36V。LTC3835-1与LTC3835类似，但功能降低（它不包含PGOOD、ExtVCC或CLOCKOUT引脚）。

资料

DC965A - Demo Manual
411.00K

DC965A - Design File
694.00K

DC965A - Schematic
29.00K
