LTC3722
量产同步、双模式、相位调制的全桥式控制器
- 产品模型
- 10
产品详情
- 用于零电压开关操作的自适应或手动延迟控制
- 旨在实现较高效率的可调同步整流定时
- 可调的最大 ZVS 延迟
- 可调的系统欠压闭锁迟滞
- 可编程脉冲前沿消隐
- 非常低的启动和静态电流
- 电流模式 (LTC3722-1) 或电压模式 (LTC3722-2) 操作
- 可编程斜率补偿
- VCC UVLO 和 25mA 并联稳压器
- 50mA 输出驱动器
- 软起动、逐周期电流限制和打嗝模式 (Hiccup Mode) 短路保护
- 5V、15mA 低压差稳压器
- 24 引脚表面贴装型 GN 封装
LTC®3722-1 / LTC3722-2 相移 PWM 控制器提供了实现高效率、零电压开关 (ZVS)、全桥式功率转换器所必需的全部控制和保护功能。自适应 ZVS 电路可延迟每个 MOSFET 的接通信号，这与内部和外部组件的容差无关。手动延迟设定模式负责启用副端控制操作或开关接通延迟的直接控制。
LTC3722-1 / LTC3722-2 具有可调的同步整流器定时，旨在实现较佳的效率。一个 UVLO 编程输入提供了准确的系统接通和关断电压。LTC3722-1 采用具可编程斜率补偿和脉冲前沿消隐功能的峰值电流模式控制，而 LTC3722-2 则运用了电压模式控制。
LTC3722-1 / LTC3722-2 具有极低的工作和启动电流。这两款器件均拥有完整的保护功能，并采用 24 引脚表面贴装型 GN 封装。
应用
- 电信、基础设施电源系统
- 分布式电源架构
- 服务器电源
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3722EGN-1#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722EGN-1#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722EGN-2#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722EGN-2#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722HGN-1#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722HGN-1#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722IGN-1#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722IGN-1#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722IGN-2#PBF | 24-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC3722IGN-2#TRPBF | 24-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 10, 2022 - 22_0177 Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL |
||
| LTC3722EGN-1#PBF | 量产 | |
| LTC3722EGN-1#TRPBF | 量产 | |
| LTC3722EGN-2#PBF | 量产 | |
| LTC3722EGN-2#TRPBF | 量产 | |
| LTC3722HGN-1#PBF | 量产 | |
| LTC3722HGN-1#TRPBF | 量产 | |
| LTC3722IGN-1#PBF | 量产 | |
| LTC3722IGN-1#TRPBF | 量产 | |
| LTC3722IGN-2#PBF | 量产 | |
| LTC3722IGN-2#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 4
- LTC4440 - Power Monitor, Control, and Protection, LTC3722 - Switching Regulators
- LTC3722 - Switching Regulators, LTC4440 - Power Monitor, Control, and Protection
- LTC4440-5/LTC3722-1 Demo Circuit - Synchronous Phase-Modulated Full-Bridge Converter (36-60V to 5V @ 20A)
- LTC4440/LTC3722-1 Demo Circuit - Synchronous Phase-Modulated Full-Bridge Converter (36-72V to 5V @ 20A)
LTspice中提供以下器件型号：
- LTC3722-1
- LTC3722-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

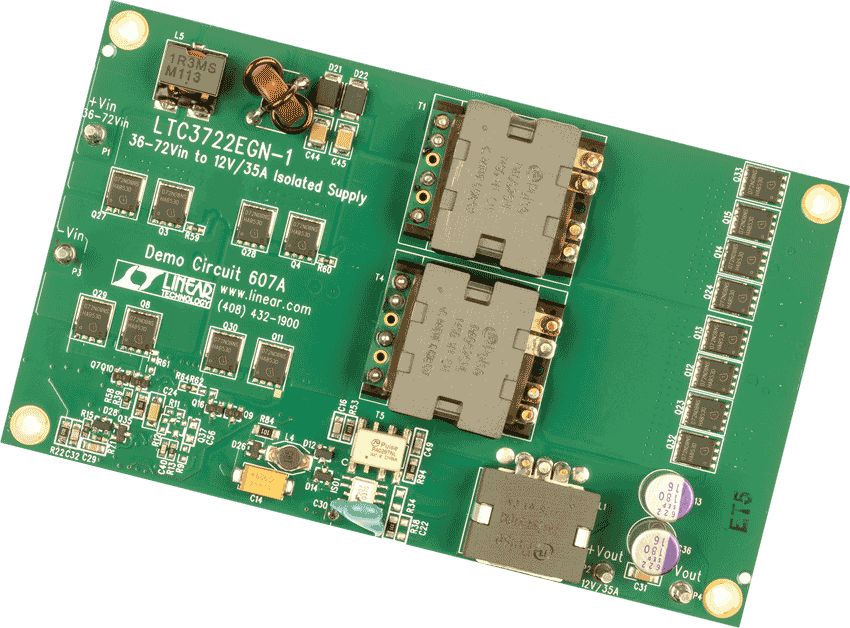

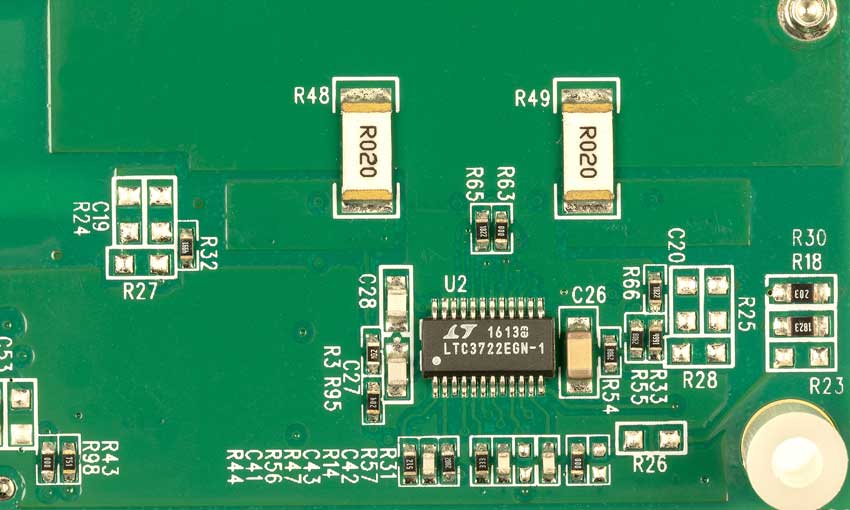

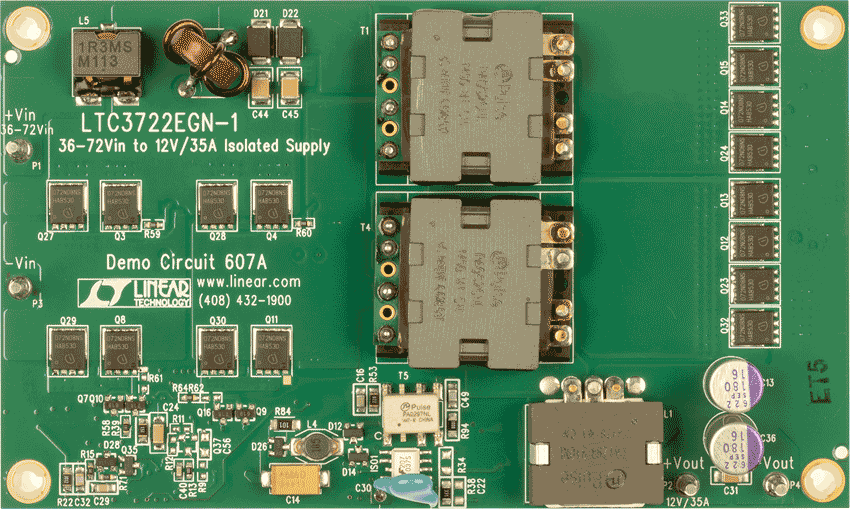

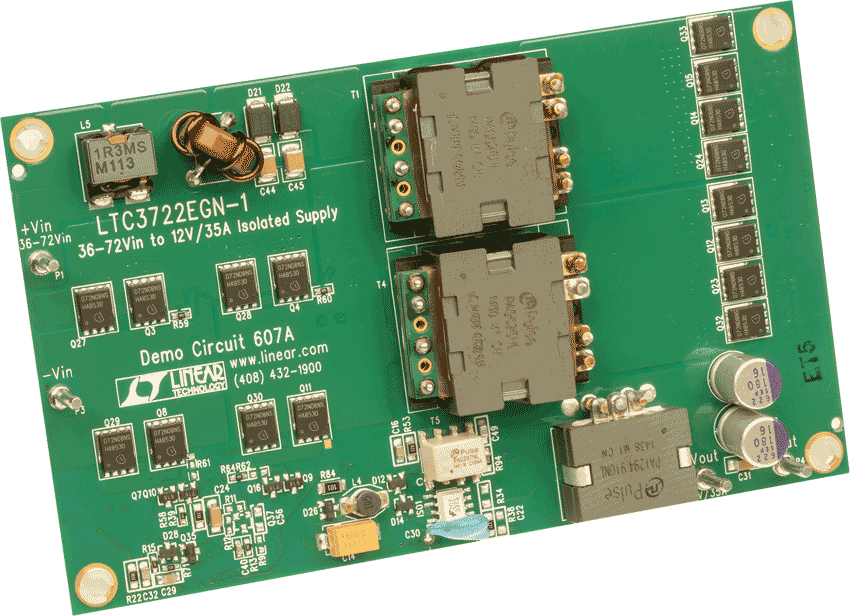

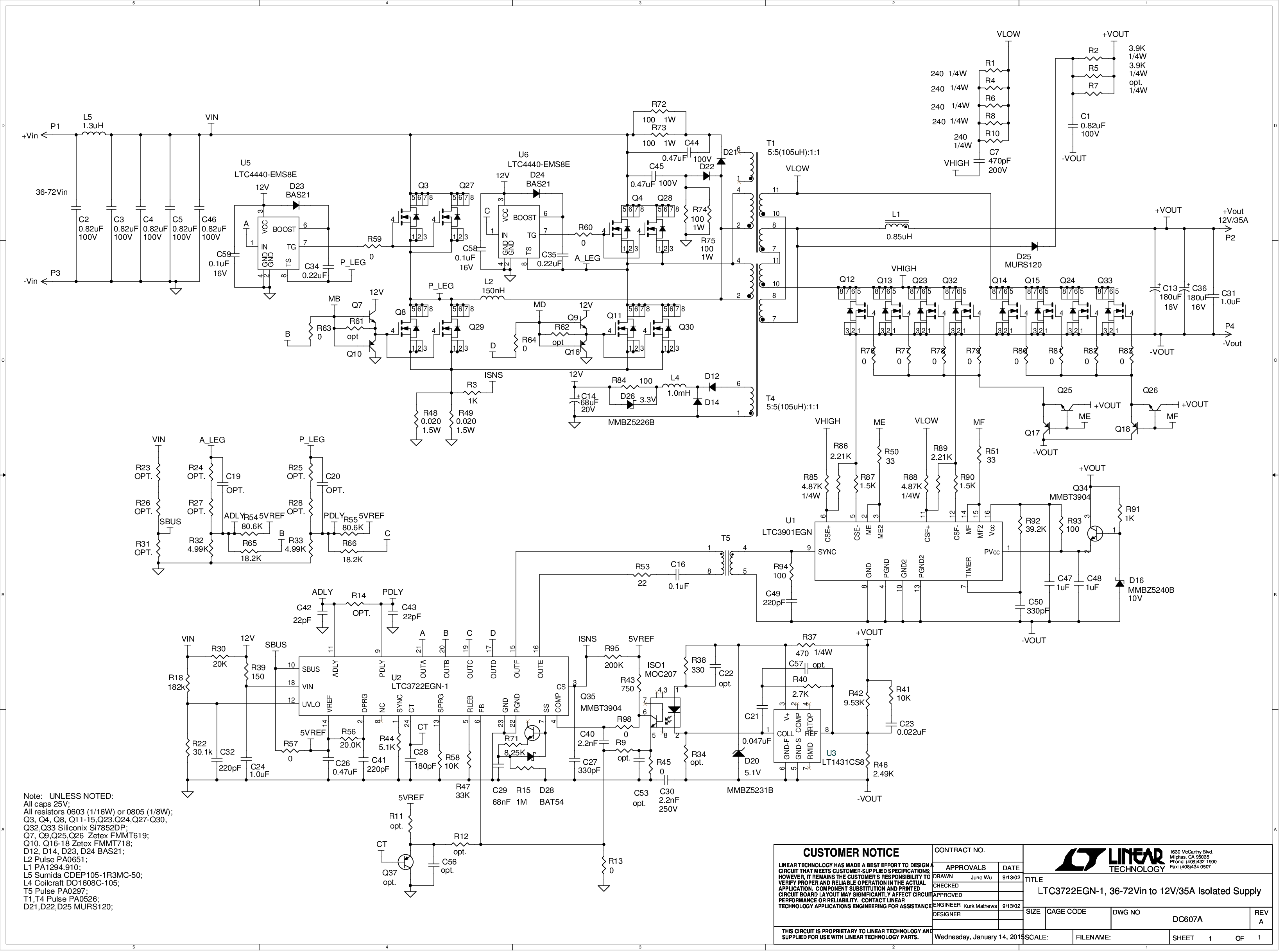

LTC3722-1演示板 | 隔离式全桥，36V至72V输入， VOUT = 12V (35A)
