LTC3676
LTC3676-1

推荐新设计使用

适用于应用处理器的电源管理解决方案

数据手册 (Rev. H) 产品选型表

产品模型: 27

Viewing:

产品详情

四通道I²C可调高效率降压DC/DC转换器：2.5A、2.5A、1.5A、1.5A
三个300mA LDO稳压器（两个可调）
集成V_TT和VTTR基准电压源的DDR电源解决方案
具有系统复位功能的按钮开关控制
独立的使能引脚绑定或I²C时序控制
可编程自主关断控制
动态电压调整

电源良好和复位功能
可选开关频率：2.25MHz或1.12MHz
始终有效型25mA LDO稳压器
12µA待机电流
薄型40引脚6mm ´ 6mm QFN和48引脚裸露焊盘LQFP封装
AEC-Q100通过汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3676ELXE#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676ELXE#WPBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676ELXE-1#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ-1#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676EUJ-1#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HLXE#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HLXE#WPBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HLXE-1#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ#WPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ-1#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676HUJ-1#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676ILXE#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676ILXE#WPBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676ILXE-1#PBF	48-Lead LQFP (7mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ-1#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3676IUJ-1#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2021 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET
		PCN21_0046_Form Material_Report Qualification Results Summary Other
LTC3676ELXE#PBF	量产
LTC3676ELXE-1#PBF	量产
LTC3676HLXE#PBF	量产
LTC3676ILXE#PBF	量产
LTC3676ILXE-1#PBF	量产
4月 5, 2022 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET
		PCN21_0046_Form Material_Report Qualification Results Summary Other Delta Qualification Matrix
LTC3676ELXE#WPBF	量产
LTC3676HLXE#WPBF	量产
LTC3676HLXE-1#PBF	量产
LTC3676ILXE#WPBF	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

LTC3676 GitHub Linux Driver Source Code 新

硬件生态系统

部分模型	产品周期	描述
数字电源系统管理器 1
LTC2977	推荐新设计使用	具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器

工具及仿真模型

Linduino 3

软件与仿真 3

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC3676EUJ 演示板 | 适用于应用处理器的 PMIC：4 个降压稳压器、4 个 LDO、I2C 控制 (需要 DC2026)

立即购买更多内容

产品详情

演示电路 1976A-A 是一款具有按钮控制器和 I2C 的多输出电源，其采用了 LTC3676EUJ。LTC3676EUJ 具有四个同步降压稳压器 (2 个 1.5A 和 2 个 2.5A)、一个始终保持接通的 LDO (25mA) 和三个 100mA LDO 稳压器。LTC3676EUJ 的 2.7V 至 5.5V 输入电压范围非常适合单节锂离子/锂聚合物电池应用。

资料

DC1976A - Design Files
1.00M

DC1976A - Schematic
97.00K

DC1976A-A - Demo Manual
552.00K

LTC3676EUJ-1 演示板 | 具有适用于应用处理器的 DDR DC/DC 的 PMIC：4 个降压稳压器、4 个 LDO、I2C 控制（需要 DC2026）

立即购买更多内容

产品详情

演示电路 1976A-B 是一款具有按钮控制器和 I²C 的多输出电源，其采用了 LTC3676EUJ-1。LTC3676EUJ-1 具有四个同步降压稳压器 (2 个 1.5A 和 2 个 2.5A)、一个始终保持接通的 LDO (25mA) 和三个 100mA LDO 稳压器。一个降压稳压器配置为在 1.5A 电流下提供 1/2V_IN，以满足 DDR 存储器需求。LTC3676EUJ-1 的 2.7V 至 5.5V 输入电压范围非常适合单节锂离子/锂聚合物电池应用。

资料

DC1976A - Design Files
1.00M

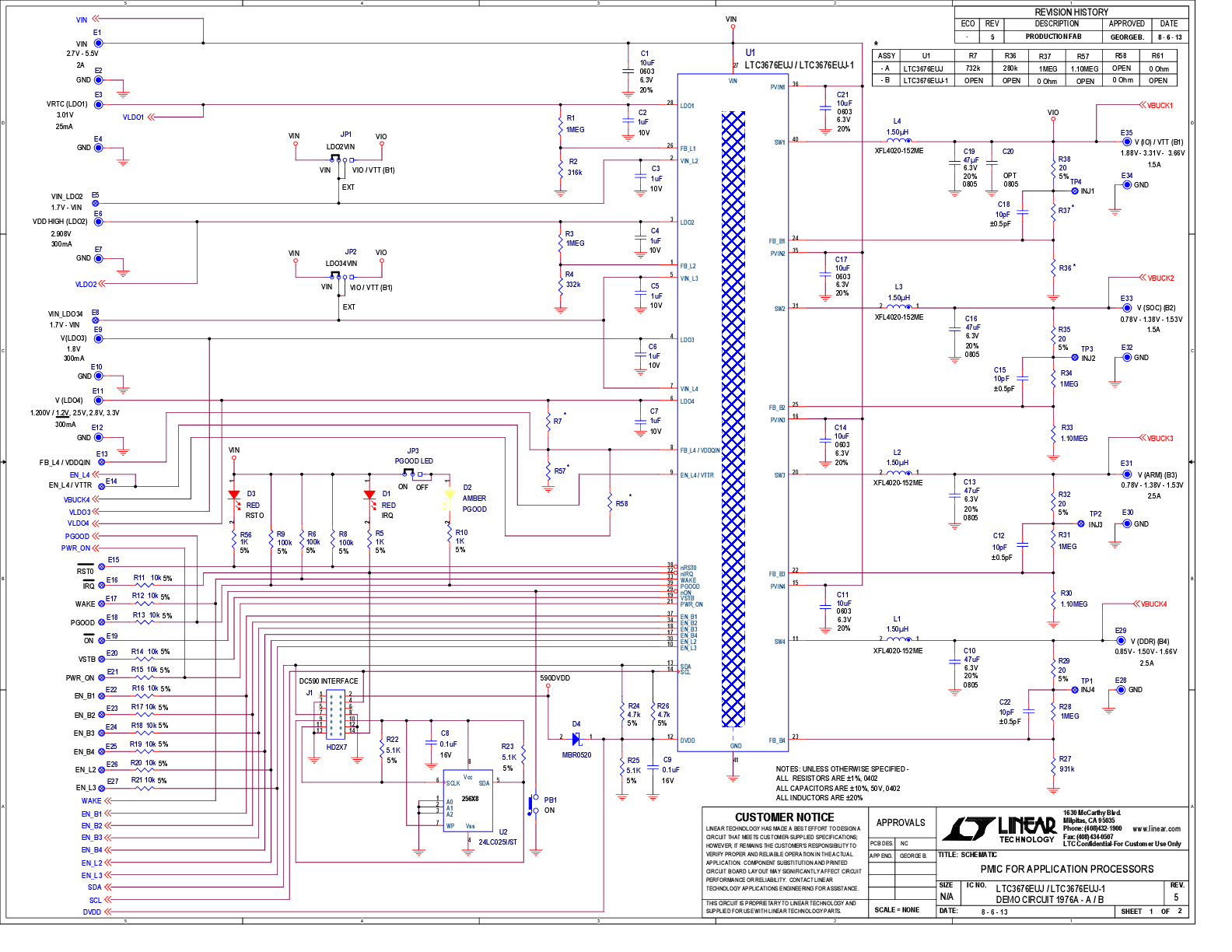

DC1976A - Schematic
97.00K

DC1976A-B - Demo Manual
640.00K

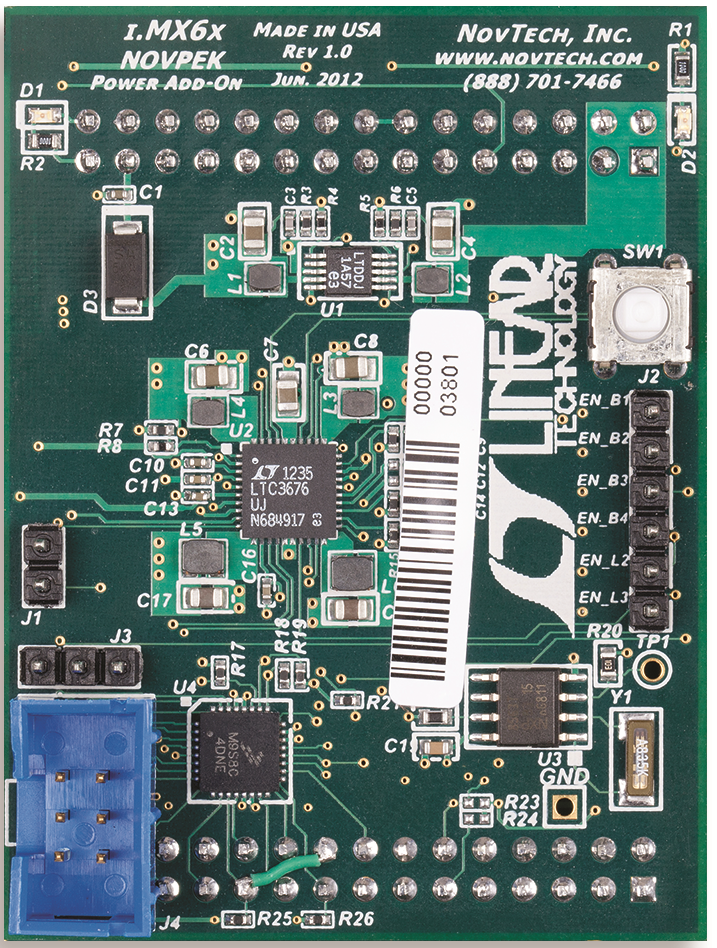

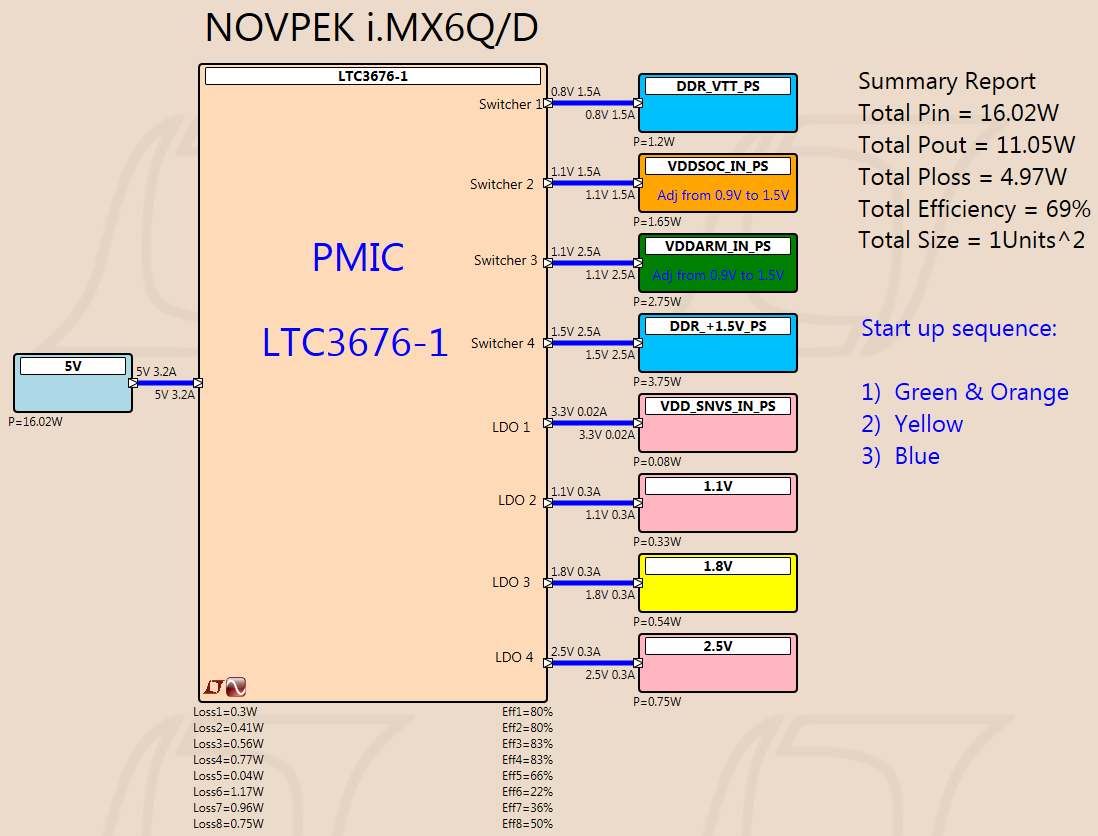

参考电路

查看参考设计详情

特性和优点

Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
Our reference designs are supported by an intuitive design tool set and IP
Our team can provide designs for quick prototypes that can speed time to market in the most complex applications

使用部分

LTC3676
LTC3676-1

LTC3676
LTC3676-1

产品详情

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 2

视频 1

器件驱动器 1

解决方案设计及宣传手册 1

产品选型卡 2

新闻 1
