LTC3419

量产

双通道单片式600mA同步降压型稳压器

数据手册产品选型表

产品模型: 16

Viewing:

产品详情

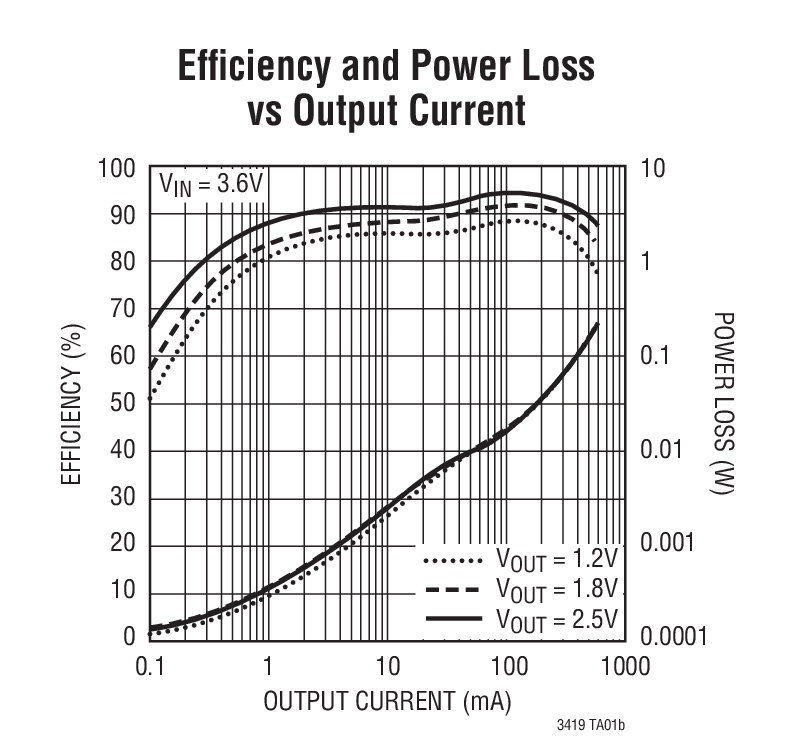

高效率双通道降压输出：效率高达 96%
每个通道 600mA 的输出电流 (在 V_IN = 3V)
操作期间的静态电流仅为 35µA (两个通道)
2.25MHz 恒定频率操作
2.5V 至 5.5V 输入电压范围
低压差操作：100% 占空比
无需肖特基二极管
针对全陶瓷电容器进行了内部补偿
每个通道具有独立内部软启动电路
可提供固定输出版本
电流模式操作用于实现卓越的电压和负载瞬态响应
0.6V 基准可提供低输出电压
用户可选的突发模式 (Burst Mode^®) 操作
短路保护
超低停机电流：I_Q< 1µA

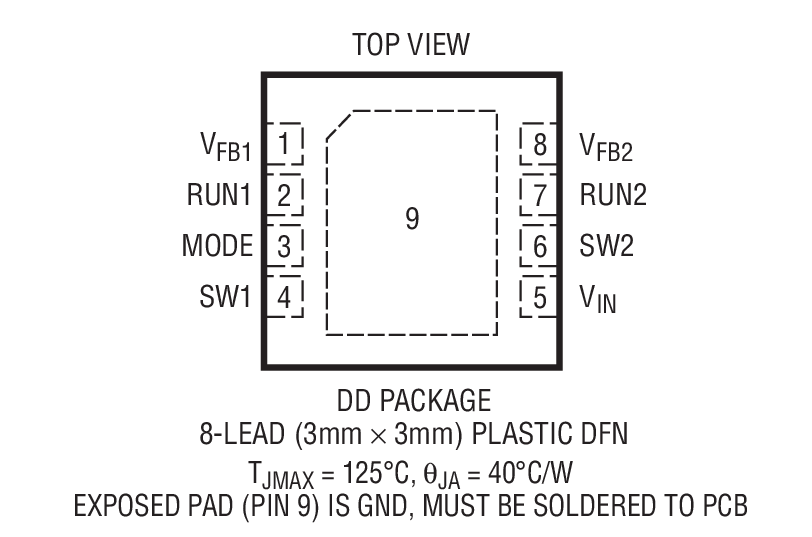

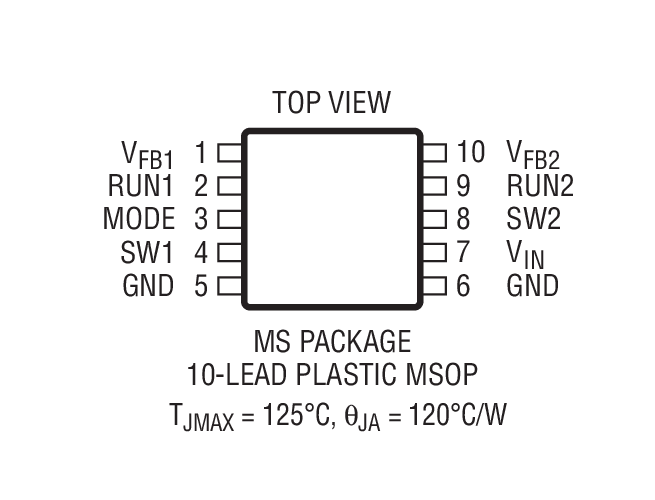

采用小外形 MSOP 封装或 3mm x 3mm DFN-8 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3419EDD#PBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EDD#TRPBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EDD-1#PBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EDD-1#TRPBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EMS-1#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419EMS-1#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IDD#PBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IDD#TRPBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IDD-1#PBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IDD-1#TRPBF	8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IMS#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IMS#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IMS-1#PBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3419IMS-1#TRPBF	10-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0130_Form Material_Report
LTC3419EMS#PBF	量产
LTC3419EMS#TRPBF	量产
LTC3419EMS-1#PBF	量产
LTC3419EMS-1#TRPBF	量产
LTC3419IMS#PBF	量产
LTC3419IMS#TRPBF	量产
LTC3419IMS-1#PBF	量产
LTC3419IMS-1#TRPBF	量产
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC3419EMS-1#PBF	量产
LTC3419EMS-1#TRPBF	量产
LTC3419IMS-1#PBF	量产
LTC3419IMS-1#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
单电源监控器 1
LTC2934	量产	具电源故障输出的超低功率可调监控器
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTC3419

LTpowerCAD 1

LTC3419 Project - Dual Monolithic 600mA Synchronous Step-Down Regulator (2.5-5.5V to 1.5V @ 600mA & 2.5V @ 600mA)

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

LTC3419EDD Demo Board | 2.25MHz, 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V/1.5V/1.8V @ 600mA, VOUT2 = 2.5V/3.3V @ 600mA

立即购买更多内容

产品详情

Demonstration circuit 1128A is a dual channel synchronous, 2.25MHz Step-Down DC/DC Regulator featuring the LTC3419. The DC1128A has an input voltage range of 2.5V to 5.5V. Both jumper selectable 3.3V/2.5V and 1.2V/1.5V/1.8V outputs are capable of delivering up to 600mA of output current. The device also features independent internal soft-start for each channel.

资料

DC1128A - Demo Manual
304.00K

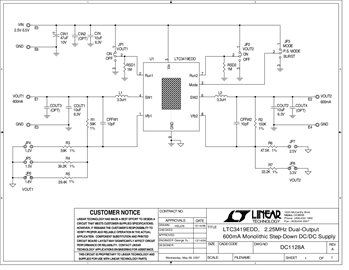

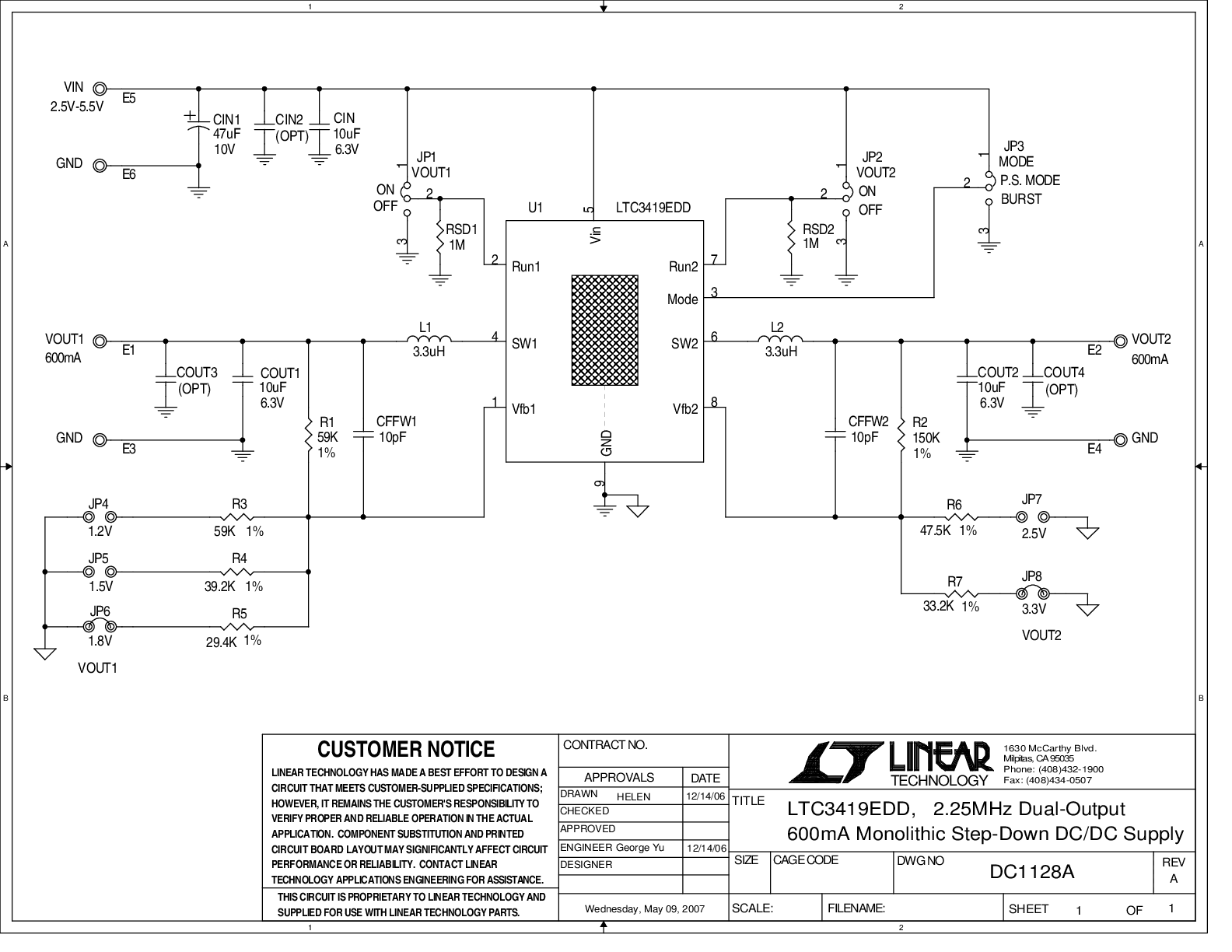

DC1128A - Schematic
