LTC2970

推荐新设计使用

双通道 I²C 电源监视器和裕度调节控制器

数据手册产品选型表

产品模型: 12

Viewing:

产品详情

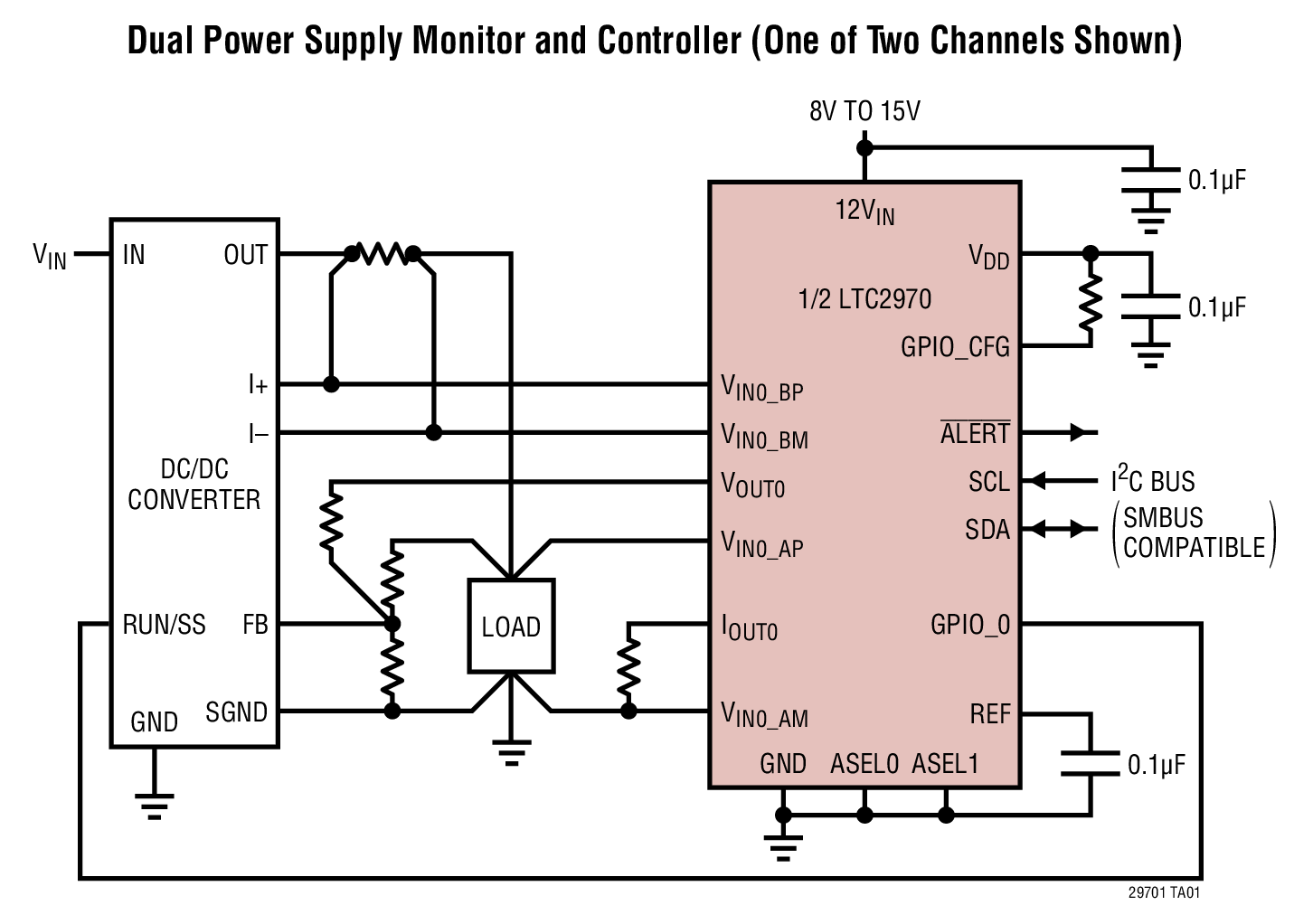

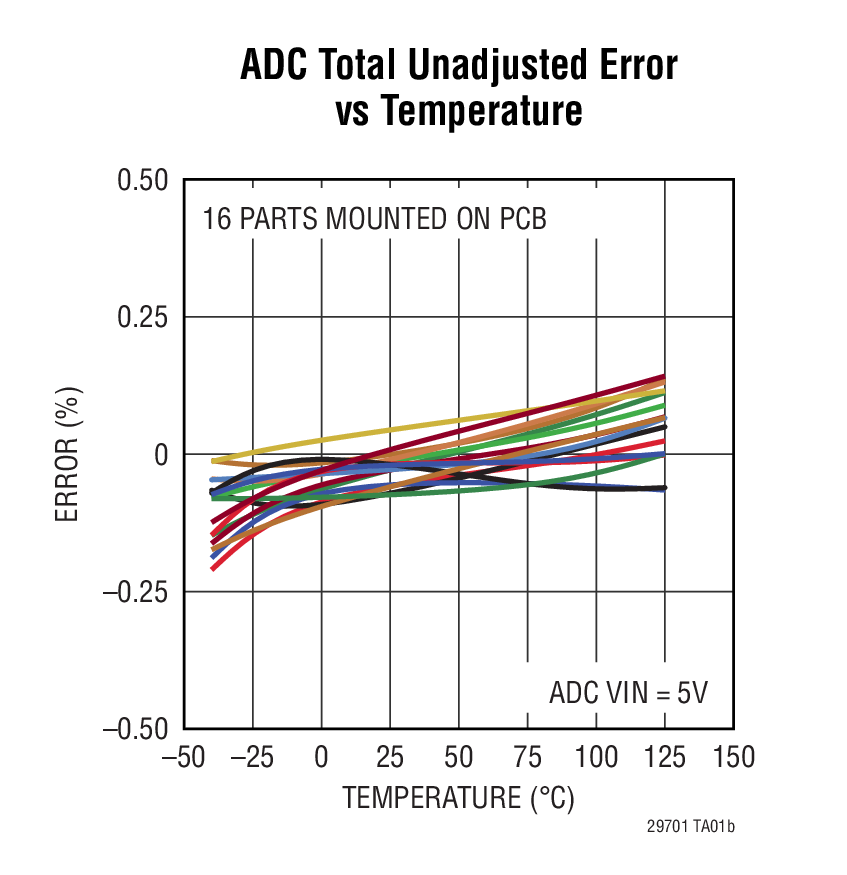

具片内基准、总未调整误差少于 ±0.5% 的 14 位 ΔΣ ADC
具 1x 电压缓冲器的双通道 8 位 IDAC
线性、电压伺服通过使 IDAC 输出斜坡上升 / 下降来调节电源电压
I²C 总线接口 (与 SMBus 兼容)
大量、可由用户进行配置的故障监视功能
内置温度传感器

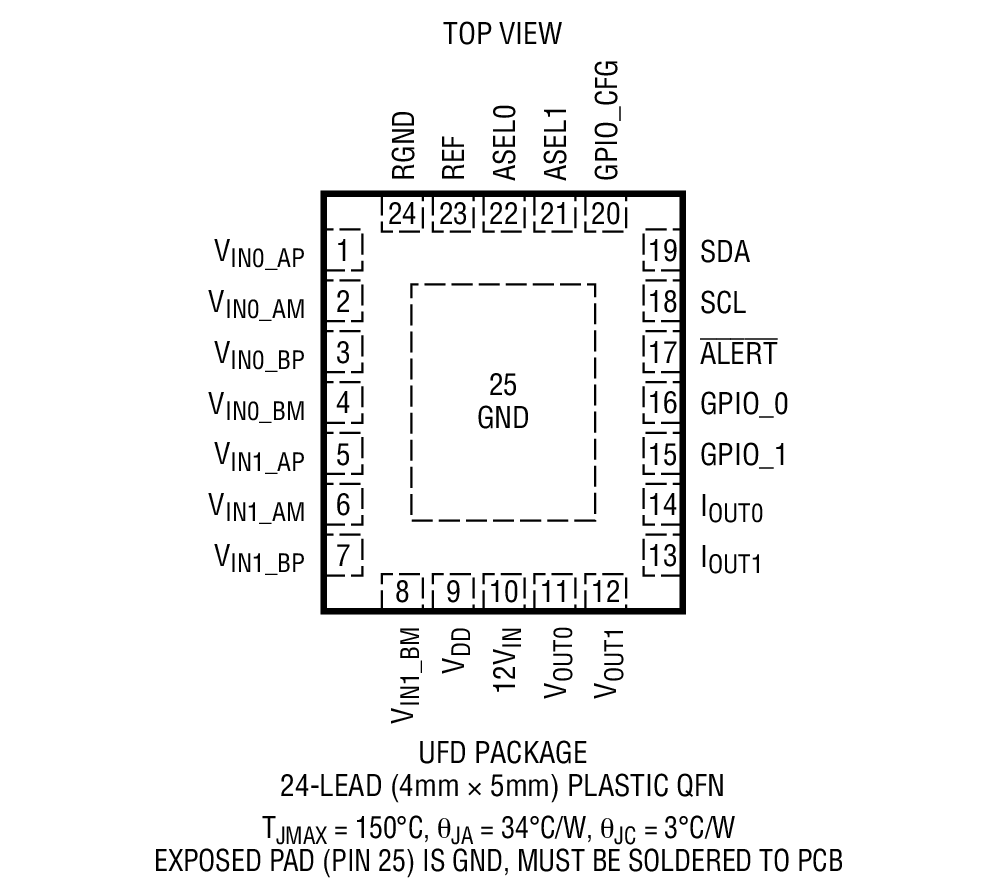

采用 24 引脚 4mm x 5mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC2970CUFD#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970CUFD#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970CUFD-1#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970CUFD-1#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970HUFD#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970HUFD#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970HUFD-1#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970HUFD-1#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970IUFD#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970IUFD#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970IUFD-1#PBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC2970IUFD-1#TRPBF	24-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
精密电阻网络 1
LT5400	推荐新设计使用	四个匹配的电阻器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
四电源或多电源监控器 1
LTC2933	量产	具 EEPROM 的可编程 6 通道电压监控器

部分模型	产品周期	描述
LT5400	推荐新设计使用	四个匹配的电阻器

工具及仿真模型

Linduino 2

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC2970演示板 | 双路电源监控器和裕量调节控制器[需要DC590]

立即购买更多内容

产品详情

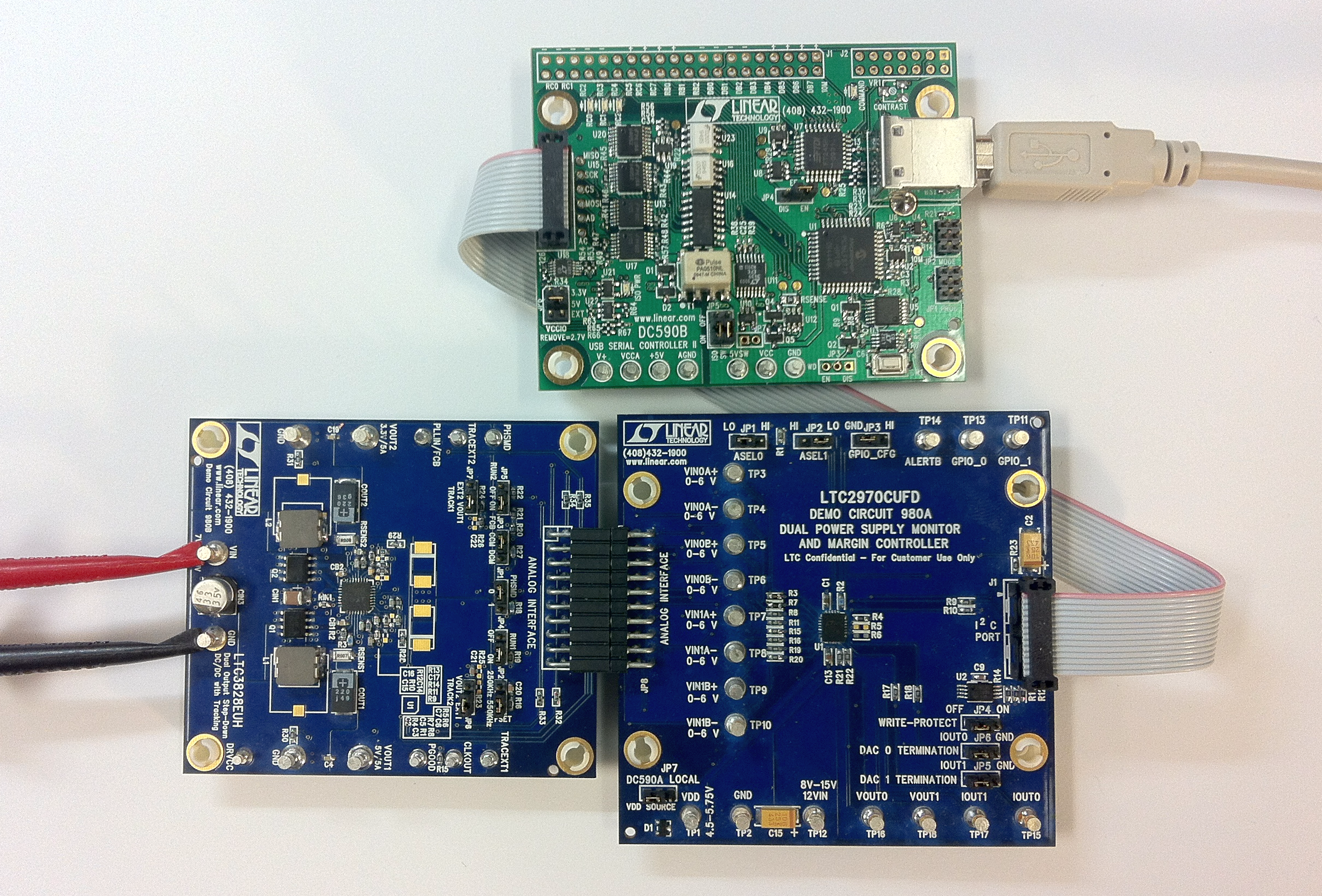

DC980A和DC980B均为演示系统，用于展示具有I²C接口的双路电源监控器和裕量调节控制器LTC2970。DC980A板包含LTC2970器件，而DC980B板包含LTC3828双通道DC/DC控制器。两个电路板均通过一个20引脚连接器相互连接。DC980B板内置双路输出、2相同步降压稳压器LTC3828。LTC2970的两个电压缓冲型8位IDAC可以对LTC3828输出电压进行高精度裕量调节。IDAC可配置为使用ADC进行反馈，将电源伺服到所需电压。DC980B预配置了3.3V和5V电源轨电压

资料

DC980A - Schematic
45.00K

DC980A/DC980B - Design Files
2.00M

DC980A/DC980B - Demo Manual
1.00M

DC980B - Schematic
79.00K

LTC2970 Linduino One Shield [Requires DC2026, Optional DC1613]

立即购买更多内容

产品详情

The DC2467 Linduino^® shield is a demonstration system for the LTC2970 dual power supply monitor and margining controller. The LTC2970 provides a rich set of features for monitoring and controlling two power rails, including monitoring supply voltage and current, detecting faults in voltage and current, margining the supply voltage high or low, measuring temperature, and turning the supplies on and off through GPIO pins. It is fully accessible through the built-in I²C bus, which allows it to communicate with an external microcontroller or other I²C bus master.

资料

DC2467A - Design Files
1.00M

DC2467A - Demo Manual
3.00M

DC2467A - Schematic
146.00K
