LTC2862A

量产

具 Level 4 IEC ESD 防护等级和 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

数据手册 (Rev. A) 产品选型表
产品模型
36
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 提供了至 ±60V 的过压线路故障保护
  • 3V 至 5.5V 电源电压
  • 20Mbps 或低 EMI 250kbps 数据速率
  • ±40kV HBM ESD (在接口引脚上)，±15kV (在其他引脚上)
  • 增强型接收器和防故障抗噪声性能
  • 在接口引脚上提供 IEC Level 4 ESD 和 EFT 防护能力
  • 扩展共模范围：±25V
  • 接收器有保证地防故障运行
  • 高输入阻抗支持 224 个节点
  • 可提供 MP 等级器件选项 (–55°C 至 125°C)
  • 完全平衡的差分接收器门限用于实现低占空比失真
  • 电流限制驱动器和热停机
  • 符合 TIA/EIA-485-A 标准
  • 引脚与 LTC2862 和 LT1785 兼容
  • 采用 DFN 封装和有引线封装
  • 通过AEC-Q100汽车应用认证(LTC2862A#W)
LTC2862A
具 Level 4 IEC ESD 防护等级和 ±60V 故障保护功能的 3V 至 5.5V RS485 / RS422 收发器

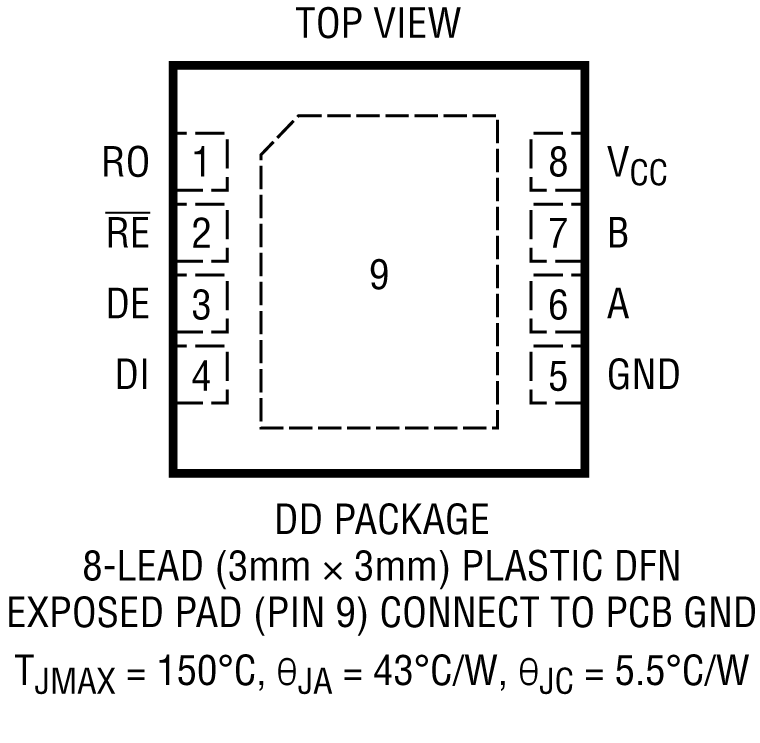

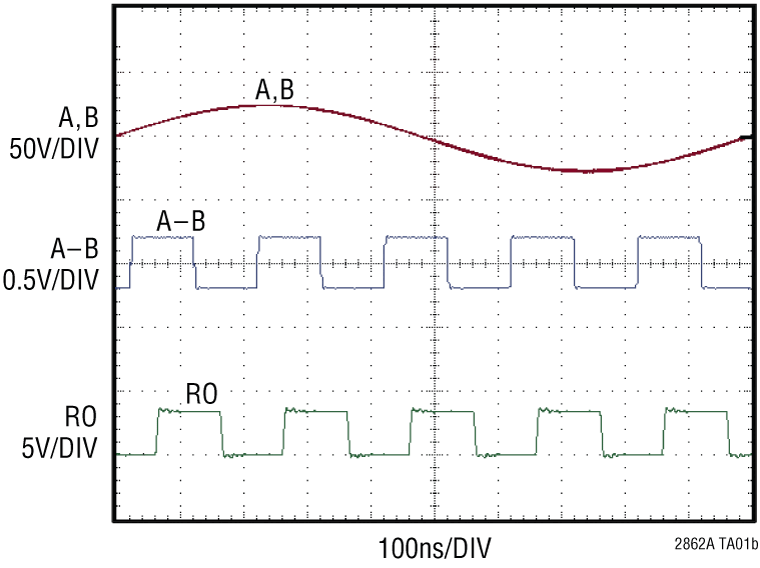

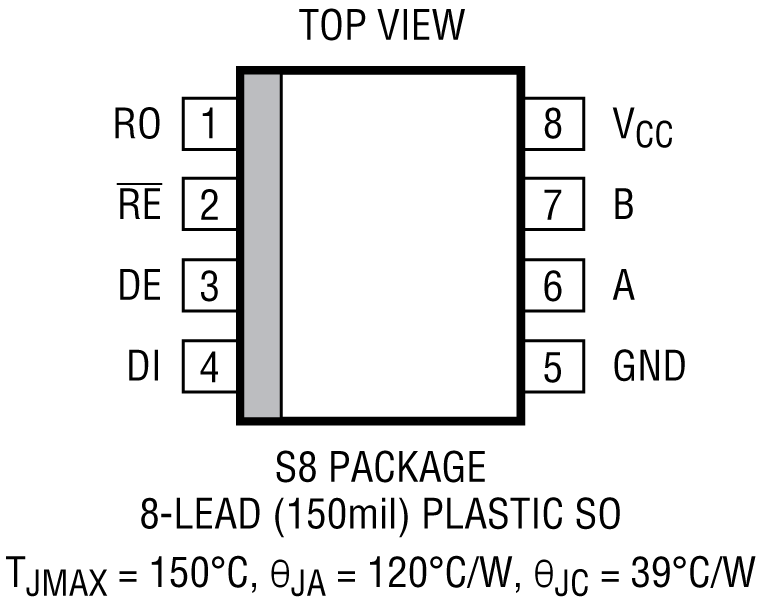

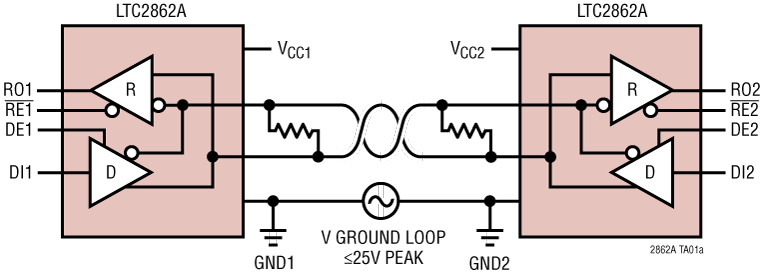

LTC2862A Application Circuit LTC2862A Pin Configuration LTC2862A Pin Configuration LTC2862A Performance Graph
