LT8708-1

推荐新设计使用

适用于 LT8708 多相系统的 80V 同步 4 开关升降压 DC/DC 从属控制器

Viewing:

产品详情

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT8708ELWE-1#PBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708ELWE-1#WPBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708EUHG-1#PBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708EUHG-1#TRPBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708HLWE-1#PBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708HLWE-1#WPBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708HUHG-1#PBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708HUHG-1#TRPBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708ILWE-1#PBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708ILWE-1#WPBF	64-Lead LQFP (10mm x 10mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708IUHG-1#PBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT8708IUHG-1#TRPBF	40-Lead QFN (5mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2021 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET
		PCN21_0046_Form Material_Report Qualification Results Summary Other
LT8708ELWE-1#PBF	量产
LT8708HLWE-1#PBF	量产
LT8708ILWE-1#PBF	量产
4月 5, 2022 - 21_0046 Transfer of LQFP and LQFP_EP from AEM to AET
		PCN21_0046_Form Material_Report Qualification Results Summary Other Delta Qualification Matrix
LT8708ELWE-1#WPBF
LT8708HLWE-1#WPBF
LT8708ILWE-1#WPBF
2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only)
		PCN25_0016_Form Material_Report Qualification Results Summary
LT8708EUHG-1#PBF	量产
LT8708EUHG-1#TRPBF	量产
LT8708HUHG-1#PBF	量产
LT8708HUHG-1#TRPBF	量产
LT8708IUHG-1#PBF	量产
LT8708IUHG-1#TRPBF	量产

这是最新版本的数据手册

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

具有灵活双向能力的 80V VIN 和 VOUT 同步 4 开关降压-升压型 DC/DC 控制器 LT8708/LT8708-1

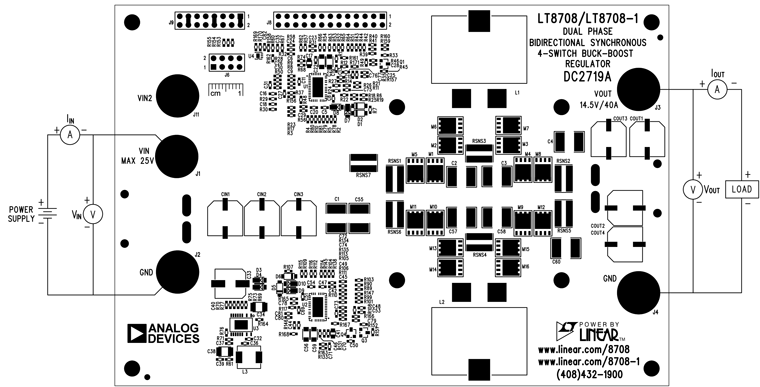

演示电路 2719A 是一款内置 LT8708/LT8708-1 的高性能双向升降压转换器，可采用高于、低于或等于输出电压的输入电压工作。演示板的输入范围为 10.5V 至 14.5V (25V_MAX)。输出电压设置为 14.5V，且输出限流设置为 40A。该板可以在正向和反向两种模式下工作。

该控制器集成了输入电压和输出电压调节器，以及两组用于控制正向或反向电流的输入和输出电流调节器。该器件集成多种特性，简化了可能需要调节V_IN、V_OUT、I_IN 和/或 I_OUT 的电池/电容备份系统和其他应用中的双向电源转换。

当电流模式控制限制正常方向和反向上的电感电流时，这些限流随着输入/输出电压的变化而有一定的变化。前向和反向输入和输出电流调节器提供四个可单独设置的精确限流。

输入电压调节器通常用于高阻抗电源应用，如果输入电压降至设定点以下，则会降低正向电流。在反向电流下工作时，输入电压调节器可调节输入侧的电压。

控制器的工作模式通过 MODE 引脚（跳线 JP9 引脚 5 至 12）确定，并可设置为断续模式、混合断续模式、强制连续模式和突发工作(Burst Mode^®)模式。

以连续导通模式(CCM)工作时，LT8708 能够双向操作。DCM、HCM 和突发工作模式只允许电源向一个方向流动。根据具体应用，可能需要附加电路。
