LT8253
LT8253A

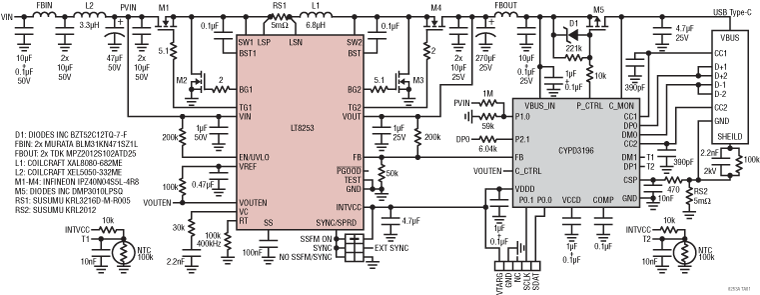

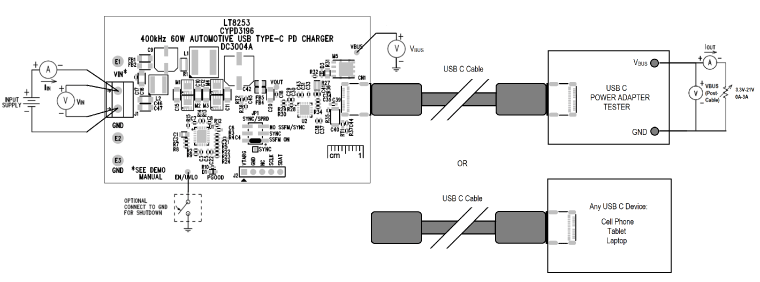

演示电路DC3004A是一款40 V 4-SW降压-升压型控制器，可配置用于汽车USB-C PD充电应用，内置LT8253，支持高达60 W的输出功率。当VIN为9 V至18 V时，它为通过USB-C端口连接的设备提供3.3 V至21 V的电压，电流高达3 A。DC3004A将以低至6 VIN的功率运行，且输出功率降低，可在高达36 V的瞬态输入条件下工作。DC3004A以400 kHz的开关频率运行，具有扩频频率调制(SSFM)特性，可降低EMI。启用SSFM后，DC3004A产生的EMI可降至CISPR 25 Class 5限值以下。

LT8253的工作输入电压范围为4V至40V。通过调节输出，它可以实现升压、降压或四开关降压-升压控制器。它具有150 kHz至650 kHz的可调开关频率，并提供外部频率同步或±15％扩频频率调制选项。

DC3004A利用Cypress Semiconductor的CCG3PA USB-C端口控制器(CYPD3196)，将相连的USB-C设备与LT8253电源电路实现连接，以符合最新的USB Type-C和PD标准。该端口控制器设备直接由LT8253的INTV_CC引脚供电。CCG3PA有助于进行相连设备与DC3004A之间的电源合同协商，并调节FB分压器上的电压以设置相应的输出电压。LT8253 + CCG3PA系统可监控电路板上的输入电压、输出电压和电流以及测量温度，以根据测得的操作参数帮助调整输出功率，并提供输出过压、欠压和过流保护。

该演示电路预装了固件，该固件配置为通过最新的USB PD 3.0协议支持高达60 W的输出功率，并提供以下PDO/PPS输出配置选项：

• PDO：3 A 时 5 V，3 A 时 9 V，3 A 时 15 V，3 A 时 20 V
• PPS：3 A 时 3.3-11 V，3 A 时 3.3-16 V，3 A 时 3.3-21 V

DC3004A固件还配置为支持传统充电配置规范，包括BC 1.2、QC 4.0 & 3.0、AFC和Apple 2.4 A充电。通过更新固件可支持不同的PDO电压和功率级别。请联系厂家app以获取支持。

LT8253数据手册提供完整的器件、运行和应用说明。必须将数据手册与该DC3004A演示手册配合阅读。LT8253JUFDM采用28引脚塑料侧可湿QFN(UFDM)封装，具有散热增强型裸露接地焊盘。为实现较大散热性能，适当设计电路板布局至关重要。请参见数据手册的“印刷电路板布局清单”部分。

演示电路2949A是一款40V四开关降压-升压型控制器，可配置用于汽车USB-C PD充电应用，内置LT8253A，支持高达45W的输出功率。当V_IN为9V至18V时，LT8253A为通过USB-C端口连接的设备提供3.3V至16V的电压，电流高达3A。DC2949A将以低至6V的输入电压运行，且输出功率降低，可在高达36V的瞬态输入条件下工作。DC2949A以2MHz的开关频率运行，具有扩频频率调制(SSFM)特性，可降低EMI。

LT8253A的工作输入电压范围为4V至40V。通过调节输出，LT8253A可以实现升压、降压或四开关降压-升压控制器。LT8253A具有600kHz至2MHz的可调开关频率，并提供外部频率同步或±25%扩频频率调制选项。

DC2949A利用USB-C端口控制器(CYPD3196)，将相连的USB-C设备与LT8253A电源电路实现连接，以符合最新的USB Type-C和PD标准。该端口控制器设备直接由LT8253A的INTVCC引脚供电。该端口控制器有助于进行相连设备与DC2949A之间的电源合同协商，并调节FB分压器上的电压以设置相应的输出电压。LT8253A系统可监控电路板上的输入电压、输出电压和电流以及测量温度，以根据测得的操作参数帮助调整输出功率，并提供输出过压、欠压和过流保护。

DC2949A预装了固件，该固件配置为通过最新的USB PD 3.0协议支持高达45W的输出功率，并提供以下PDO/PPS输出配置选项：

PDO: 5V AT 3A, 9V AT 3A, 15V AT 3A
PPS：3 A 时，3.3V–5.9V；3 A 时，3.3–11V；3 A 时，3.3–16V

DC2949A固件还配置为支持传统充电配置规范，包括BC 1.2、QC 4.0和3.0、AFC以及Apple 2.4 A充电。通过更新固件可支持不同的PDO电压和功率级别。请联系厂家app以获取支持。

LT8253A数据手册提供了完整的器件、操作说明和应用信息。必须将数据手册与DC2949A演示手册配合阅读。LT8253AJUFDM采用28引脚塑料侧可湿QFN (UFDM)封装，具有散热增强型裸露接地焊盘。为实现更大散热性能，适当设计电路板布局至关重要。请参见数据手册的“印刷电路板布局清单”部分。
