ADXL350

推荐新设计使用

3轴、±1G/±2G/±4G/±8G 数字加速度计

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

具有最小/最大规格的出色零g偏置精度和稳定性
超低功耗：V_S = 2.5 V时（典型值），测量模式下低至45 μA，待机模式下为0.1 μA功耗随带宽自动按比例变化
功耗随带宽自动按比例变化
用户可选的分辨率
- 10位固定分辨率
- 全分辨率，分辨率随g范围提高而提高，±8 g时达到最高分辨率13位（在所有g范围内保持2 mg/LSB的比例系数）
嵌入式、32级FIFO缓冲器可将主机处理器的负载降至最低

单击/双击检测和自由落体检测
活动/非活动监控
电源电压范围：2.0 V至3.6 V
I / O电压范围：1.7 V至VS
SPI（3线式和4线式）和I2C数字接口
欲了解更多特性，请参考数据手册

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADXL350BCEZ-RL	16-Lead LGA_CAV (4mm x 3mm x 1.2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL350BCEZ-RL7	16-Lead LGA_CAV (4mm x 3mm x 1.2mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 21, 2023 - 23_0054 Qualification of Alternate Wafer Fab Site for MEMS Products - ADXL345-EP, ADXL350, ADXL375
		PCN23_0054_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
ADXL350BCEZ-RL	量产
ADXL350BCEZ-RL7	量产

这是最新版本的数据手册

评估套件

用于数字输出传感器的实时评估系统

立即购买更多内容

产品详情

iMEMS^®实时评估系统是一款针对ADI惯性传感器产品平台或桌面特性的评估工具，使用方便。该系统包括惯性传感器评估板(ISEB)或主板，以及卫星板，适用于ADI公司惯性传感器产品。 ISEB通过USB电缆直接连接至PC，此USB连接可为电路板提供通信和电源。 ISEB通过扁平电缆连接至卫星板。借助此电缆，可轻松操作卫星板进行测试，也可将其单独置于环境室内进行温度或湿度测试。从而减轻其他元件因温度和湿度影响造成的数据损坏。

ISEB是一块通用主板，适合与ADI公司惯性传感器的各种卫星板一同使用，其中包括模拟和数字加速度计以及陀螺仪。不同产品借助单独的图形用户界面(GUI)进行评估，该GUI已经针对与所评估的惯性传感器有关的性能和特性测量值进行定制。

EVAL-ADxZ-M系统包含ISEB和EVAL-ADxZ-S卫星板。还包含将ISEB连接至PC的USB A转Mini-B电缆，以及将ISEB连接至卫星板的18英寸、20引脚扁平电缆。

资料

EVAL-ADXRS290Z -S Layout
205.09 K

EVAL-ADXRS450/3Z-S Schematic
20.33 K

EVAL-ADXRS290Z-S Schematic
105.66 K

EVAL-ADXL375Z-S Layout
190.38 K

EVAL-ADXRS450/3Z-S Layout
20.33 K

EVAL-ADXL345Z-S Layout
306.36 K

EVAL-ADXL344Z-S Schematic
161.05 K

EVAL-ADXL344Z-S Layout
298.06 K

EVAL-ADXL343Z-S Layout
299.43 K

EVAL-ADXL350Z-S Schematic
161.46 K

EVAL-ADXL350Z-S Layout
302.52 K

EVAL-ADXL343Z-S Schematic
160.07 K

EVAL-ADXL375Z-S Schematic
60.58 K

iMEMS Universal EVAL-ADxZ-M Schematic
75.66 K

EVAL-ADXL345Z-S Schematic
48.93 K

EVAL-ADXL346Z-S Layout
242.79 K

iMEMS Universal EVAL-ADxZ-M Layout
413.38 K

EVAL-ADXL346Z-S Schematic
48.67 K

软件

ADXRS450 Evaluation Software for EVAL-MST-ISEB
12.78 M

ISEB Run Time Engine
140.99 M

ISEB USB Driver
3.33 M

ADXL350 Evaluation Software for EVAL-MST-ISEB
7.84 M

ADXRS290 Evaluation Software for EVAL-MST-ISEB
6.71 M

ADXL375 Evaluation Software for EVAL-MST-ISEB
7.8 M

ADXL346 Evaluation Software for EVAL-MST-ISEB
7.88 M

ADXL344 Evaluation Software for EVAL-MST-ISEB
7.87 M

ADXL343 Evaluation Software for EVAL-MST-ISEB
7.92 M

ADXL345 Evaluation Software for EVAL-MST-ISEB
7.82 M

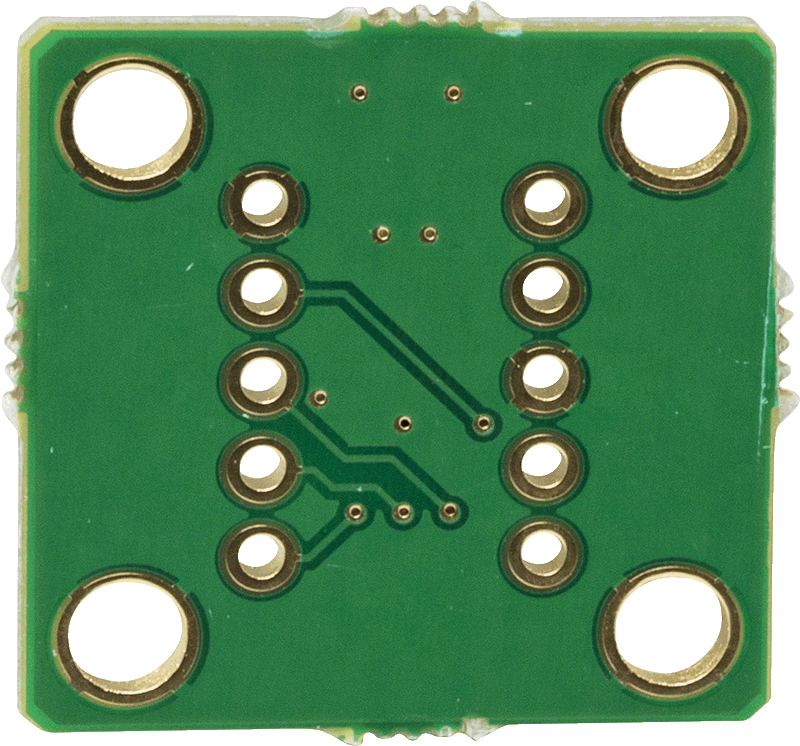

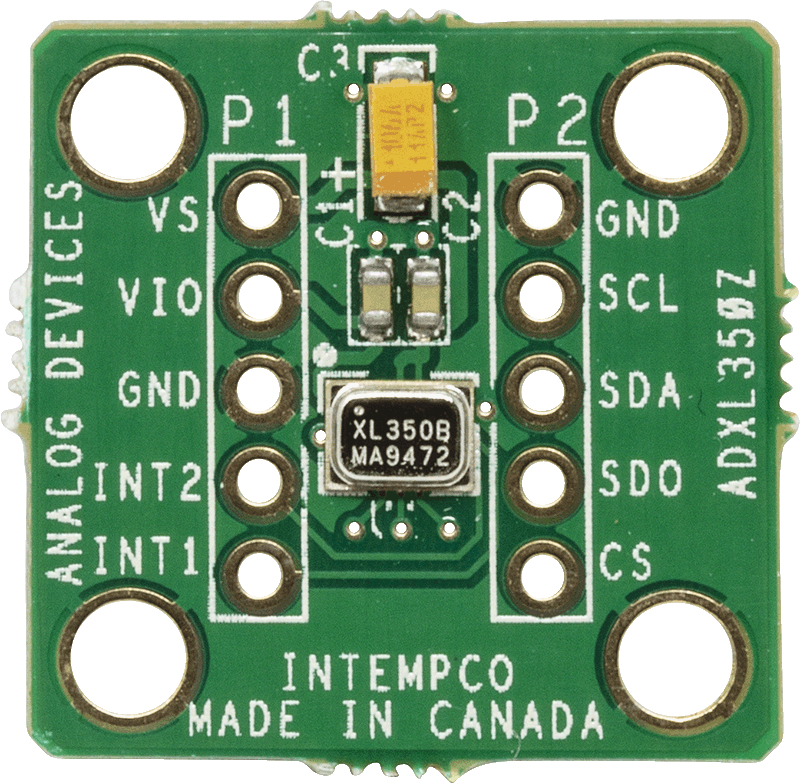

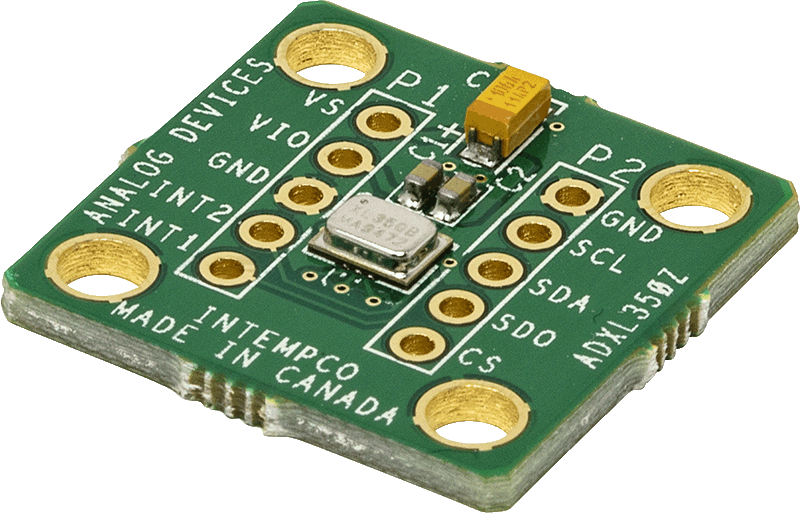

ADXL350Z Breakout Board

立即购买更多内容

产品详情

The EVAL-ADXL350Z is a simple breakout board that enables easy connection of an ADXL350 into an existing system. Due to its small size, the EVAL-ADXL350Z has minimal effect on performance of the system and of the accelerometer, and thus it is ideal for evaluation of the ADXL350 in an existing system. Note that the ADXL350 must be communicated with digitally via SPI or I2C. No processor is included with the EVAL-ADXL350Z; firmware must be supplied externally by the user. For evaluation boards that include a processor, please see the EVAL-ADXL350Z-M and EVAL-ADXL350Z-S

资料

ADXL350Z Evaluation Board Layout
101.52 K

ADXL350Z Schematic
38.79 K
