ADUM7510

最后购买期限

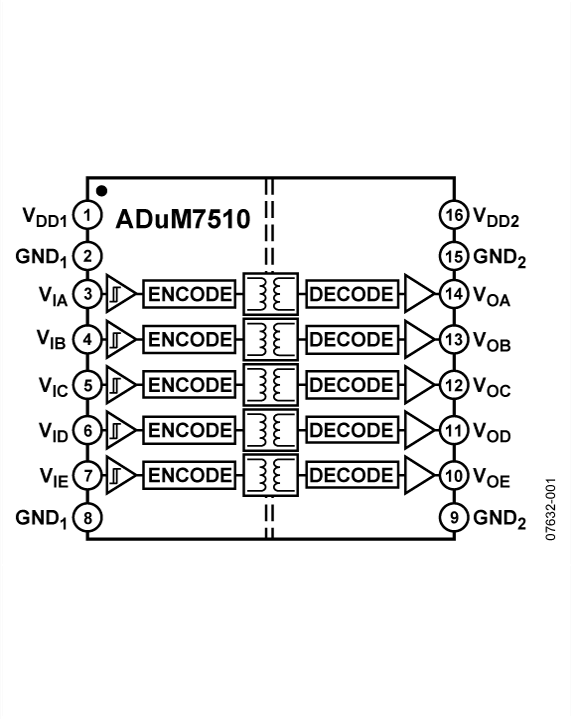

5 通道 1 kV 单向数字隔离器

数据手册 (Rev. B) 产品选型表

产品模型: 1

Viewing:

产品详情

符合 RoHS 标准，16 引脚 QSOP 封装
低功耗工作：5 V
每个通道 1.2 mA（最大值， 0 Mbps 至 2 Mbps）
每个通道 2.8 mA（最大值， 10 Mbps
工作温度高达：105°C

数据速率最高可达 10 Mbps (NRZ)
低默认输出状态
1000 V rms 隔离额定值
安全和法规认证（申请中）
UL 认证
1 分钟 1000 V rms，符合 UL 1577标准

参考资料

数据手册 1

ADuM7510: 5-Channel, 1 kV Unidirectional Digital Isolator Data Sheet (Rev.B) 01/15/2010

用户手册 1

UG-042: Evaluating 16-Lead SOIC and 16-Lead QSOP Digital Isolators 03/05/2010

应用笔记 7

AN-825: iCoupler^®隔离产品的电源考虑因素 (Rev.0) 09/09/2010

AN-770: CAN总线应用中的iCoupler^®隔离 (Rev.0) 01/31/2011

AN-740: RS-232应用中的iCoupler^® 隔离 (Rev.0) 08/31/2010

AN-793: iCoupler^®隔离产品的ESD/闩锁考虑因素 (Rev.A) 01/31/2011

AN-0971: iso Power器件的辐射控制建议 07/03/2020

AN-727: iCoupler® Isolation in RS-485 Applications 11/03/2020

AN-913: Isolating I²C Interfaces 11/22/2023

技术文章 2

Inside iCoupler^® Technology:ADuM347x PWM Controller and Transformer Driver with Quad-Channel Isolators Design Summary 12/10/2010

NAppkin Note: Lowering the Power of the ADuM524x 12/10/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADUM7510BRQZ-RL7	16-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 28, 2017 - 17_0107 Addition of ASE Chungli as an Alternate Assembly Site for Select Isolator Products in 16L and 20L QSOP
		PCN17_0107_Form Material_Report Detailed Change Description Qualification Results Summary
ADUM7510BRQZ-RL7	过期
7月 20, 2020 - 20_0048 Obsolescence notification of the ADUM1510 and ADUM7510
		PDN20_0048_Form Material_Report
ADUM7510BRQZ-RL7	过期	PDN20_0048_Form Material_Report

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
ADuM150N	推荐新设计使用	可靠的 3.0 kV rms 五通道数字隔离器，带故障安全功能和&0 个反向通道

评估套件

schematic 1

EVAL-ADUMQS

立即购买更多内容

特性和优点

通过螺丝端子板可方便地连接电源
附加BNC连接器用于50 Ω信号源
板载信号路由
支持信号回绕
简单的信号路径可降低传输线效应
为控制线提供的上拉和下拉功能
支持isoPower
项目区域支持表贴和通孔器件

产品详情

EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler®产品：

ADuM130x
ADuM131x
ADuM140x
ADuM141x
ADuM1510
ADuM240x
ADuM330x
ADuM340x
ADuM344x
ADuM440x
ADuM5000
ADuM520x
ADuM540x
ADuM6000
ADuM620x
ADuM640x
ADuM744x
ADuM7510

资料

UG-042: Evaluating 16-Lead SOIC and 16-Lead QSOP Digital Isolators
504 kB
