ADPL26001

• 升压电路，V_OUT = 48V，V_IN 范围 = 10V 至 36V：
  • I_OUT = 110mA（在 V_IN = 10V）
  • I_OUT = 135mA（在 V_IN = 12V）
  • I_OUT = 210mA（在 V_IN = 24V）
  • I_OUT = 400mA（在 V_IN = 36V）

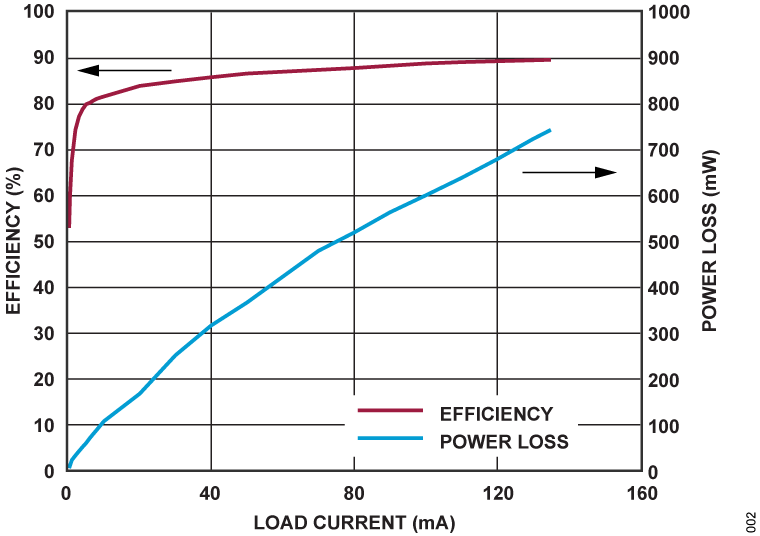

  • 效率 = 89%（在 V_IN = 12V，I_OUT = 135 mA）
• 反相电路，V_OUT = -12V，V_IN 范围 = 4V 至 36V：
  • I_OUT = 170mA（在 V_IN = 4V）
  • I_OUT = 270mA（在 V_IN = 12V）
  • I_OUT = 280mA（在 V_IN = 24V）
  • I_OUT = 280mA（在 V_IN = 36V）
  • 效率 = 87%（在 V_IN = 12V，I_OUT = 270 mA）
• 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
• 通过单一反馈引脚进行正或负输出电压编程
• 2MHz 固定开关频率
• 内部补偿和软启动
• 过温保护
• 经过验证的 PCB 布局
• 全面装配且经过测试

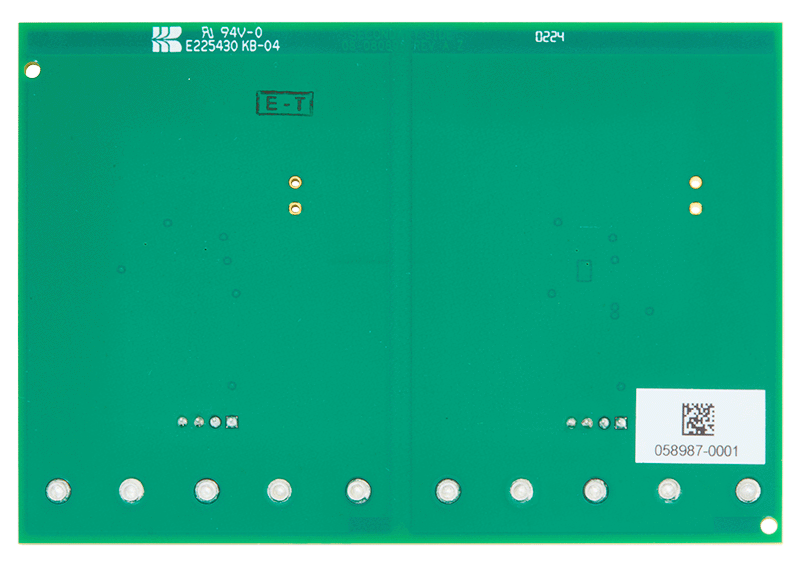

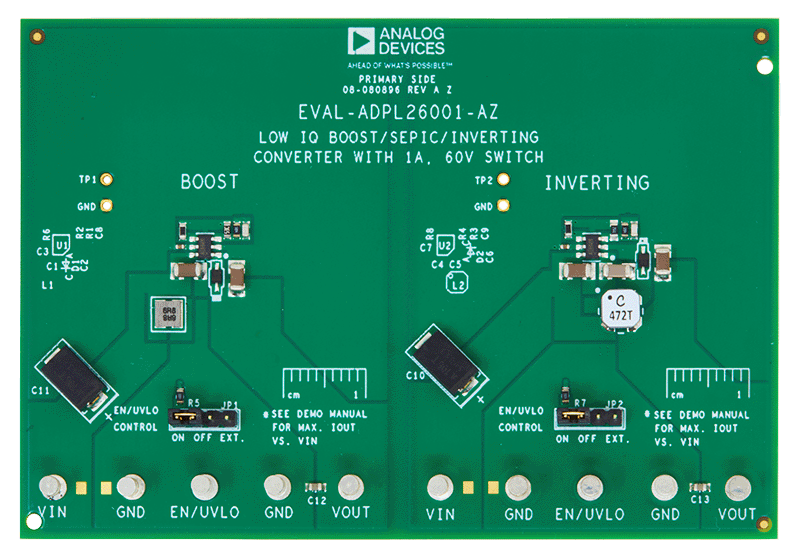

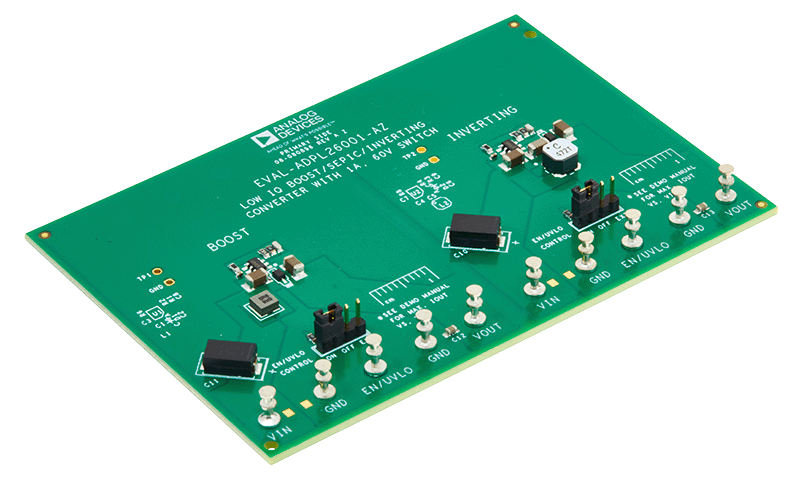

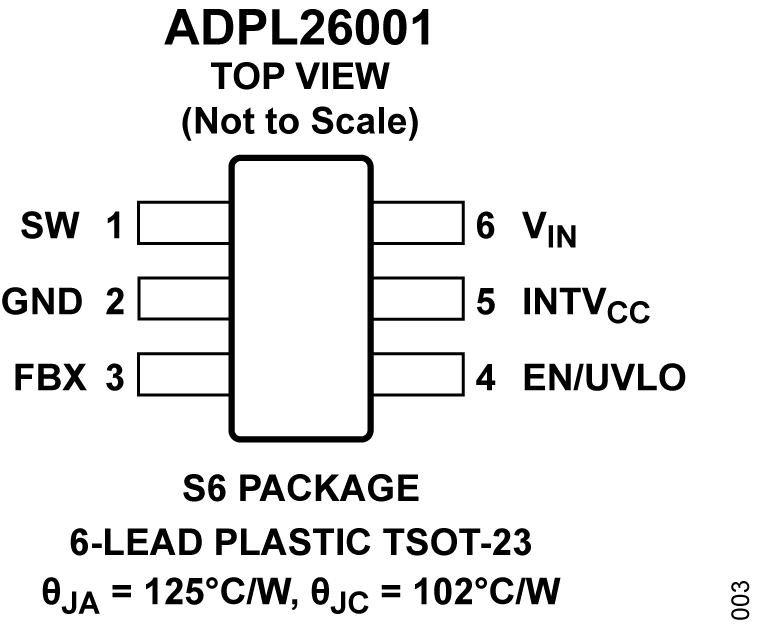

EVAL-ADPL26001-AZ 评估板配有低 I_Q、升压/SEPIC/反相转换器 ADPL26001，并带有 1A、60V 开关。

ADPL26001 允许比同类转换器更高的输入和输出电压，并且还能显著降低轻载和空载时的输入电流。ADPL26001 可调节正输出或负输出，并具有 2MHz 的内部编程开关频率。

EVAL-ADPL26001-AZ 评估板由两个电路组成：一条升压转换器电路，工作输入电压范围为 10V 至 36V，输出电压为 48V。第二条反相转换器电路，工作输入电压范围为 4V 至 36V，输出电压为 -12V。

轻负载下的低输入电流、高额定电压和负输出能力使 ADPL26001 成为电池供电和扩展电压范围稳压器电路的首选。必须结合本用户指南阅读 ADPL26001 数据手册，才能正确使用或修改 EVAL-ADPL26001-AZ 评估板。
