ADPL13602
推荐新设计使用3.5V 至 36V、2.4A、高效、同步降压型 DC-DC 转换器
- 产品模型
- 2
产品详情
- 减少外部元件数量并降低总成本
- 无肖特基—同步操作
- 内部补偿组件
- 全陶瓷电容器，布局紧凑
- 减少 DC-DC 稳压器库存数量
- 宽输入电压范围：3.5V 至 36V
- 可调输出电压范围为 1V 至 VIN 的 90%
- 在温度范围内提供高达 2.4A 的电流
- 400kHz 至 1.5MHz 可调频率
- 降低功耗
- 峰值效率：95%
- 2.4V 至 12V 宽自举偏置输入（EXTVCC）可提高效率
- 在恶劣工业环境中可靠运行
- 中断模式过载保护
- 具有预偏置输出电压的可调单调启动
- 内置通过 RESET 监控输出电压
- 可编程 EN/UVLO 阈值
- 宽工业范围 -40°C 至 +125°C
- 环境工作温度范围或 -40°C 至 +150°C 结温范围
ADPL13602 是一款高效率、同步降压型 DC-DC 转换器，集成 MOSFETs，支持 3.5V 至 36V 的输入电压范围。它可以提供高达 2.4A 的电流。输出电压的可编程范围为 1V 至 VIN 的 90%。内置补偿适用于整个输出电压范围，因此，无需外部补偿元件。
ADPL13602 采用峰值电流模式控制架构。ADPL13602 可在强制脉冲宽度调制（PWM）或不连续传导模式（DCM）下运行，以实现满载和轻载条件下的高效率。ADPL13602 的最短导通时间很低，支持高开关频率和小尺寸解决方案。

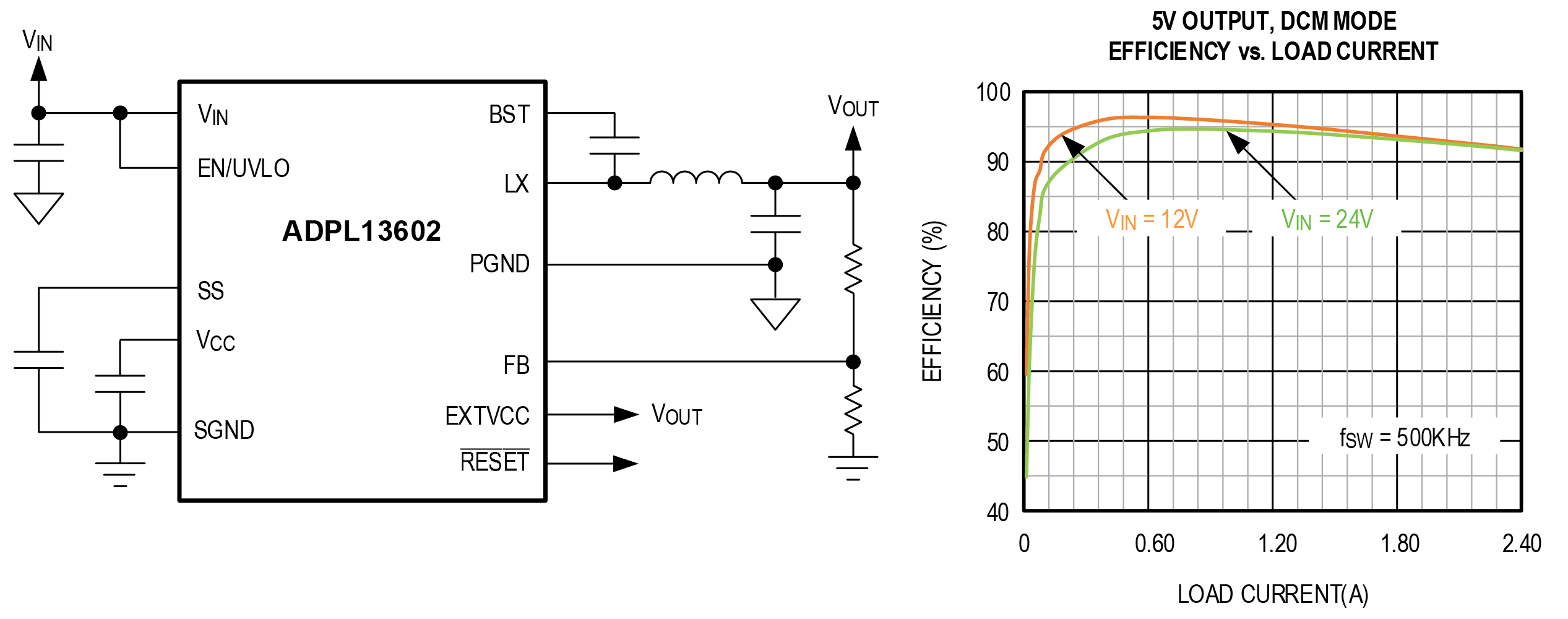

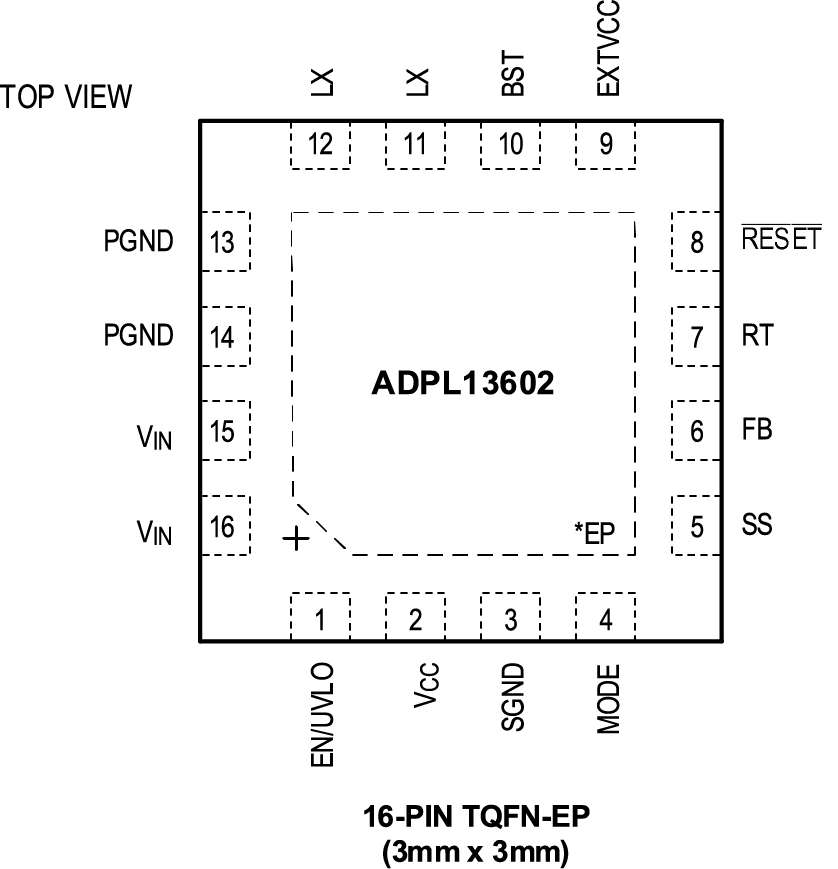

-40°C 至 +125°C 范围内的反馈电压调节精度为 ±1.5%。该套件采用 16 引脚 (3mm x 3mm) TQFN-EP 封装。提供了仿真模型。
应用
- 工业控制电源
- 分布式电源调节
- 壁式变压器调节
- 高压单板系统
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADPL13602BATE+ | 16-LFCSP-3X3X0.75 | ||
| ADPL13602BATE+T | 16-LFCSP-3X3X0.75 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 27, 2024 - 2400 ASSEMBLY |
||
| ADPL13602BATE+ | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| MAX17662 | 推荐新设计使用 | 3.5V至36V、2A、高效、同步降压型DC-DC转换器 |
工具及仿真模型
EE-Sim Power®工具 1
EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。
立即开始EE-SimSIMPLIS Models 1

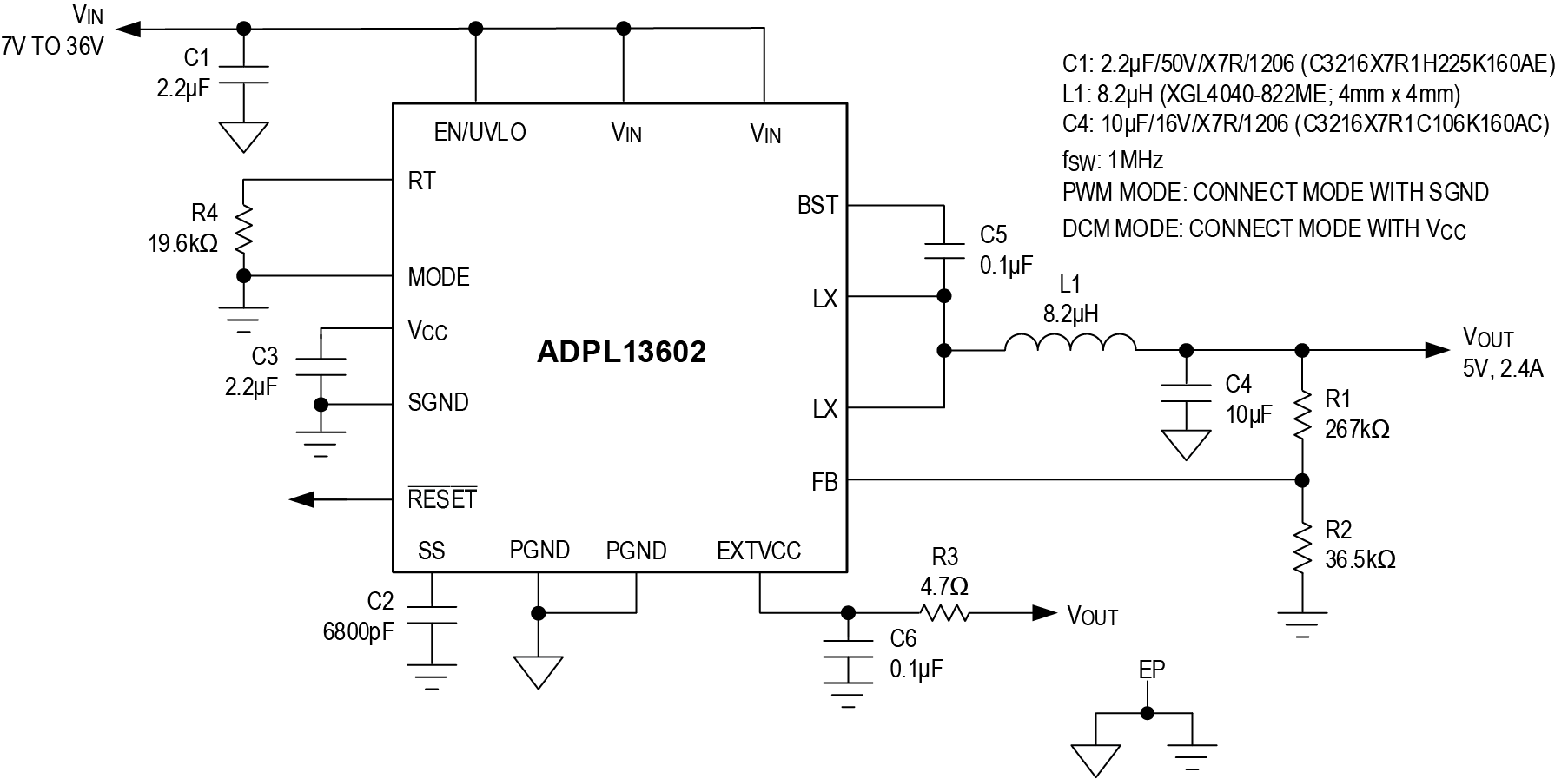

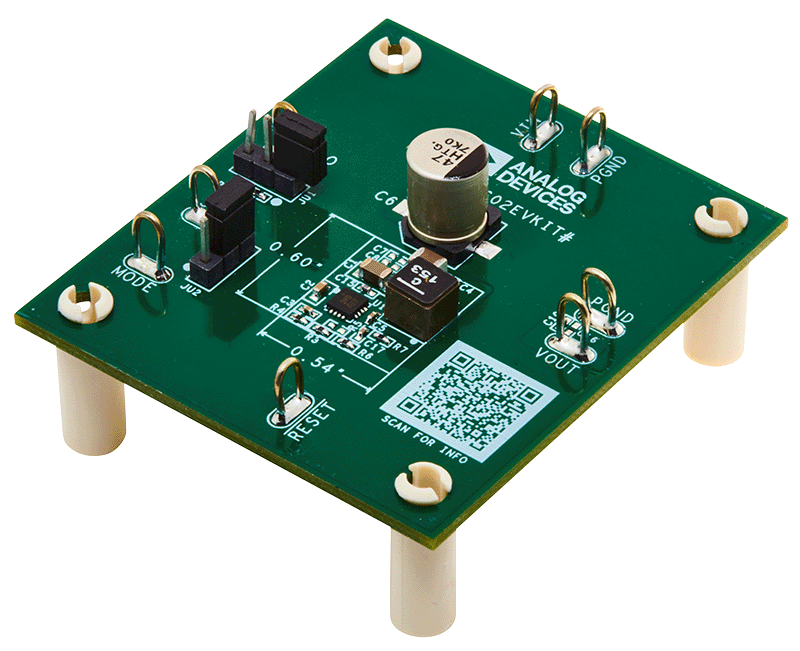

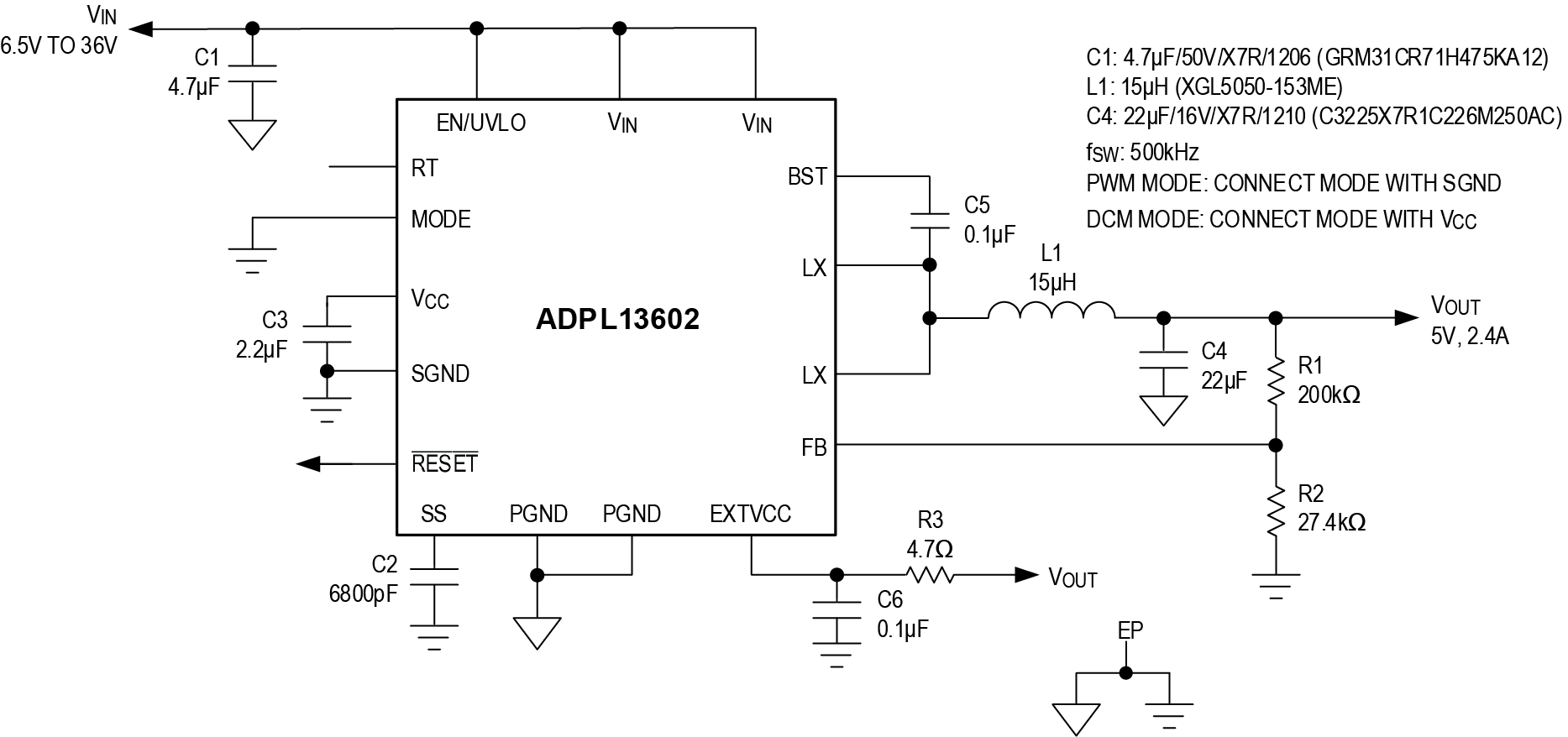

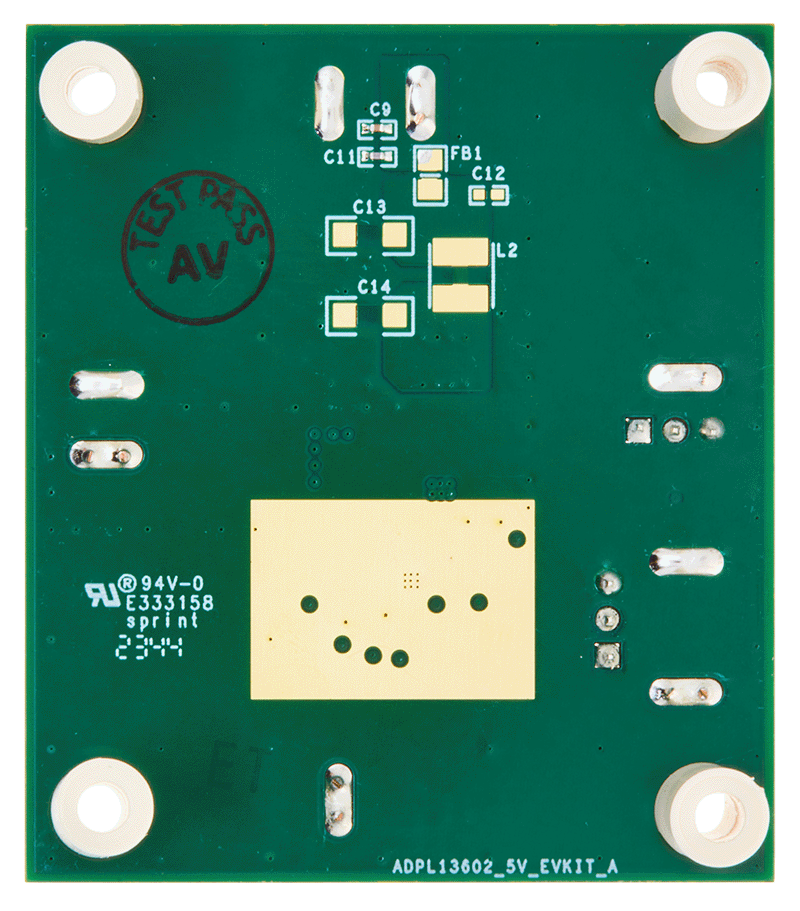

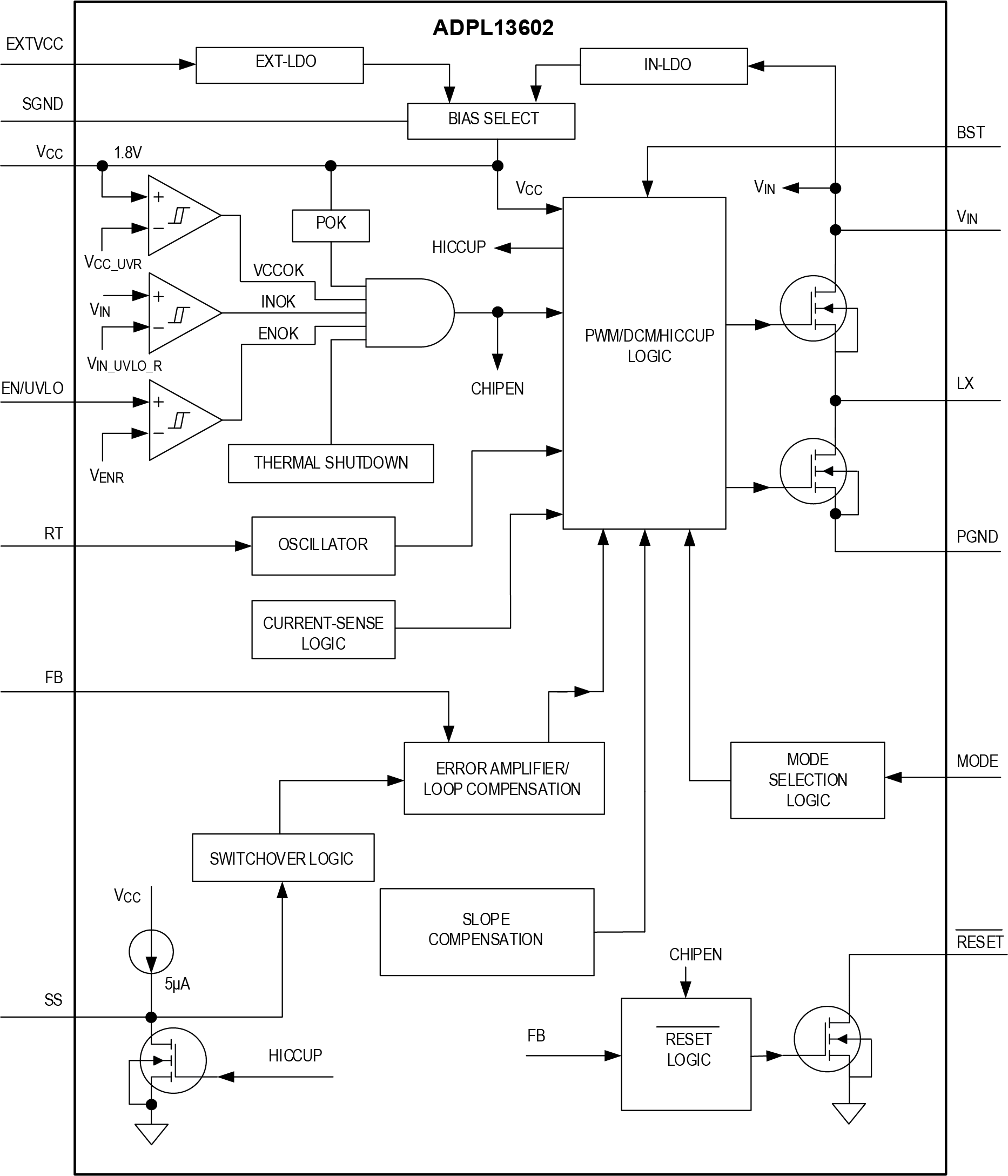

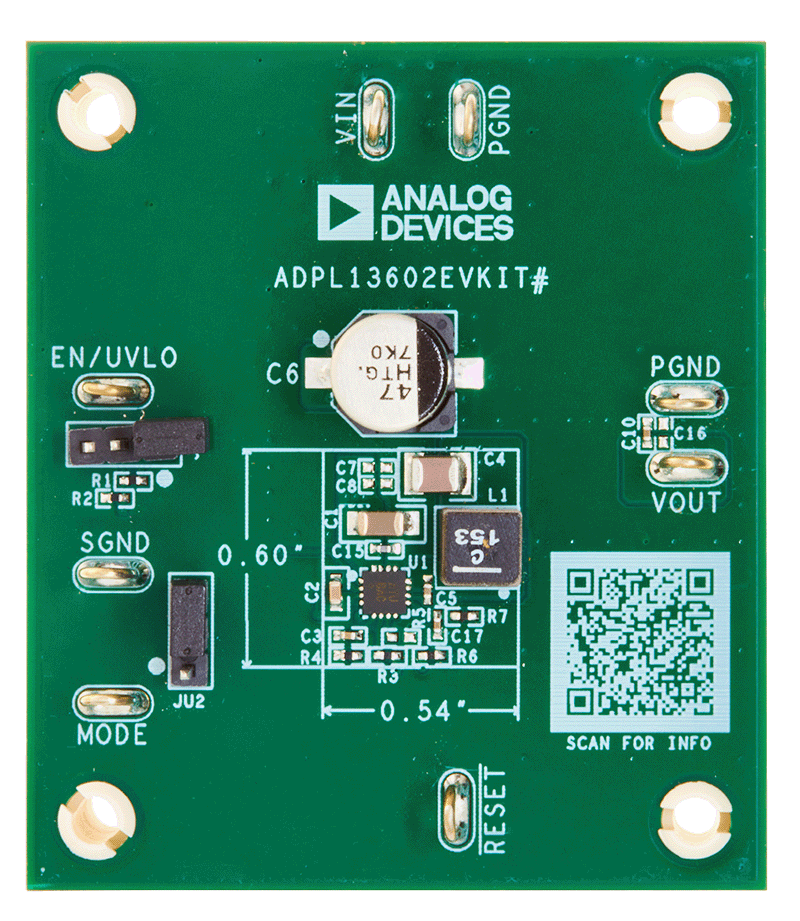

评估套件
评估：ADPL13602 在 5V 输出电压应用中的性能
