ADL8142-2
推荐用于新设计GaAs、pHEMT、MMIC、低噪声放大器，23 GHz至31 GHz
- 产品模型
- 3
Viewing:
产品详情
ADL8142-2CHIP
- 低噪声系数：1.8 dB（典型值，27 GHz至31 GHz时）
- 单正电源（自偏置）
- 高增益：26.5 dB（典型值，27 GHz至31 GHz时）
- 高OIP3：20 dBm（典型值，27 GHz至31 GHz时）

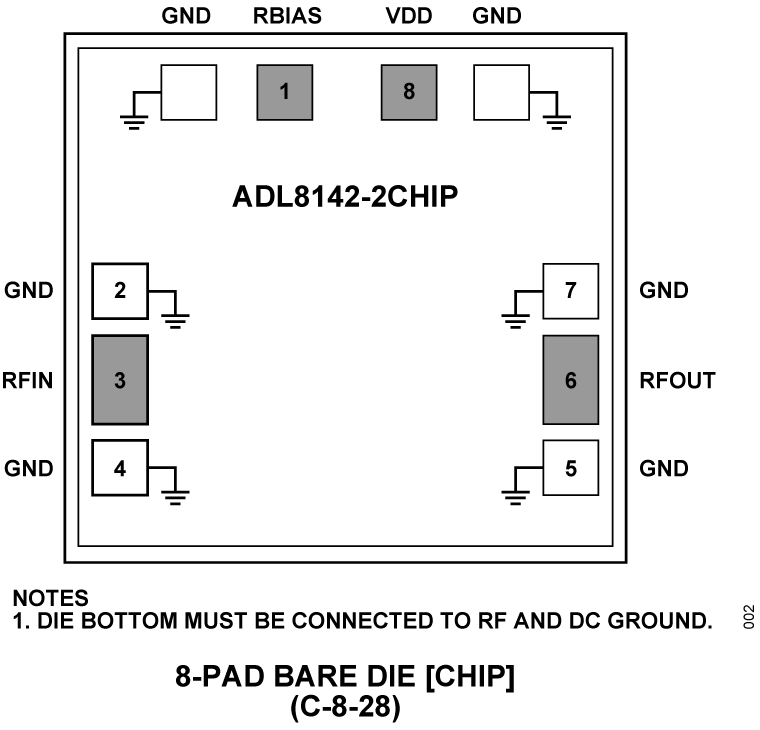

- 裸片尺寸：0.945 mm × 1.015 mm × 0.100 mm
商用航空级特性
- 晶圆扩散批次可追溯性
- 辐射基准
- 总电离剂量（TID）：30次碰撞
- 单粒子闩锁(SEL)：≥62.4 MeV-cm2/mg
有关ADL8142-2C-CSL的更多信息，请参阅相应的数据手册。
ADL8142-2CHIP

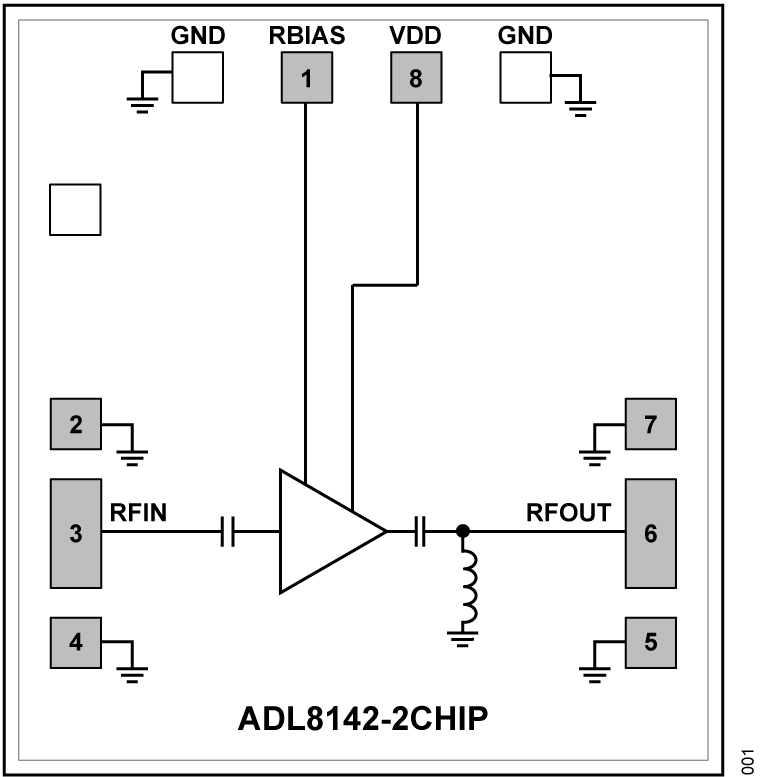

ADL8142-2CHIP是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)低噪声宽带放大器，工作频率范围为23 GHz至31 GHz。在27 GHz至31 GHz范围内，ADL8142-2CHIP提供26.5 dB典型增益、1.8 dB典型噪声系数和20 dBm典型输出三阶交调截点(OIP3)，采用2 V电源电压时功耗仅为25 mA。注意，可通过较大的漏极电流改善OIP3。ADL8142-2CHIP还具有交流耦合的输入和输出，内部匹配至50 Ω，因而非常适合高容量微波无线电应用。
应用
- 卫星通信
- 电信
- 民用雷达
参考资料
数据手册 2
应用笔记 2
高剂量率辐射报告 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL8142-2C-CSL | CHIPS OR DIE | ||
| ADL8142-2C-SX | CHIPS OR DIE | ||
| ADL8142-2CHIP | CHIPS OR DIE |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 28, 2023 - 23_0146 Process Revision for Select Low Noise Amplifier Products |
||
| ADL8142-2C-CSL | 量产 | |
| ADL8142-2C-SX | 量产 | |
| ADL8142-2CHIP | 量产 | |
这是最新版本的数据手册
