ADL8141

推荐新设计使用

GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至24 GHz

数据手册 (Rev. 0) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 适用于Ku和K频段的低噪声、高增益LNA
  • 频率范围：14 GHz至24 GHz
  • 低噪声系数：1.4 dB（典型值，15 GHz至22 GHz时）
  • 高增益：29 dB（典型值，14 GHz至15 GHz时）
  • 集成交流耦合电容
  • 集成偏置电感
  • 单正电源：2V，IDQ = 25mA
  • RBIAS漏极电流调节引脚
  • 符合RoHS标准的2 mm x 2 mm、8引脚LFCSP封装
ADL8141
GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至24 GHz

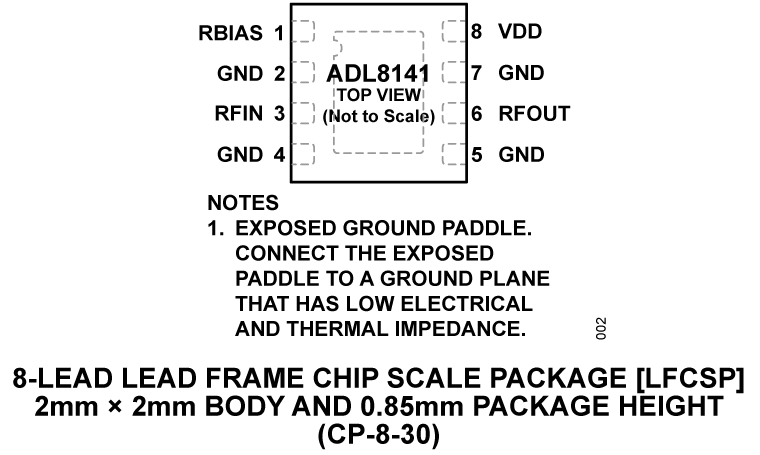

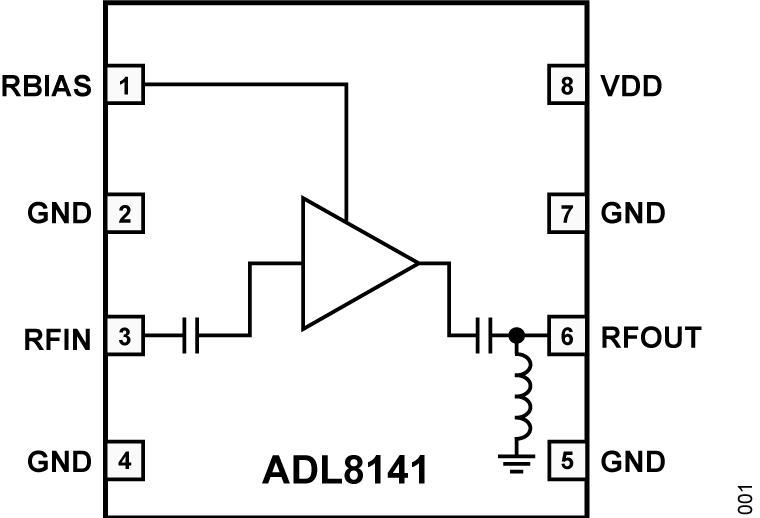

ADL8141 - Functional Block Diagram ADL8141 - Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADL8141

评估ADL8141 GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至24 GHz

立即购买 更多内容

特性和优点

  • 4层、Rogers 4003C和Isola 370HR评估板
  • 端接型2.4 mm RF连接器
  • 直通校准路径（减少布线）

产品详情

ADL8141-EVALZ是采用8mil厚的Rogers 4003C和Isola 370HR铜箔制成的4层印刷电路板(PCB)，标称厚度为62mil。ADL8141-EVALZ上的RFIN和RFOUT端口配有2.4 mm插口同轴连接器，相应的RF走线具有50Ω特性阻抗。ADL8141-EVALZ上安装的组件适合在ADL8141的−40°C至+85°C整个工作温度范围内使用。为校准电路板的走线损耗，在J1和J2连接器之间提供了一个直通校准路径。J1和J2必须安装2.4 mm RF连接器才能使用该直通校准路径。直通校准路径性能参见用户指南中的表1和图3。

使用表贴技术(SMT)测试点连接器GND和VDD，将ADL8141-EVALZ接地和连接电源。可在RBIAS引脚上轻松访问VBIAS的辅助测试点（有关测试点组件，请参见用户指南中的图5）。

封装接地引线和裸焊盘直接连接到接地平面。多个导通孔用于连接顶部和底部接地平面，并特别集中在接地焊盘正下方的区域，以便提供充分的导电性和导热性。

ADL8141-EVALZ上的电源去耦电容代表用于表征和评定器件的配置。

有关ADL8141的完整详细信息，请参阅ADL8141数据手册，在使用ADL8141-EVALZ评估板时，必须同时参阅该数据手册和用户指南。
EVAL-ADL8141
评估ADL8141 GaAs、pHEMT、MMIC、低噪声放大器，14 GHz至24 GHz

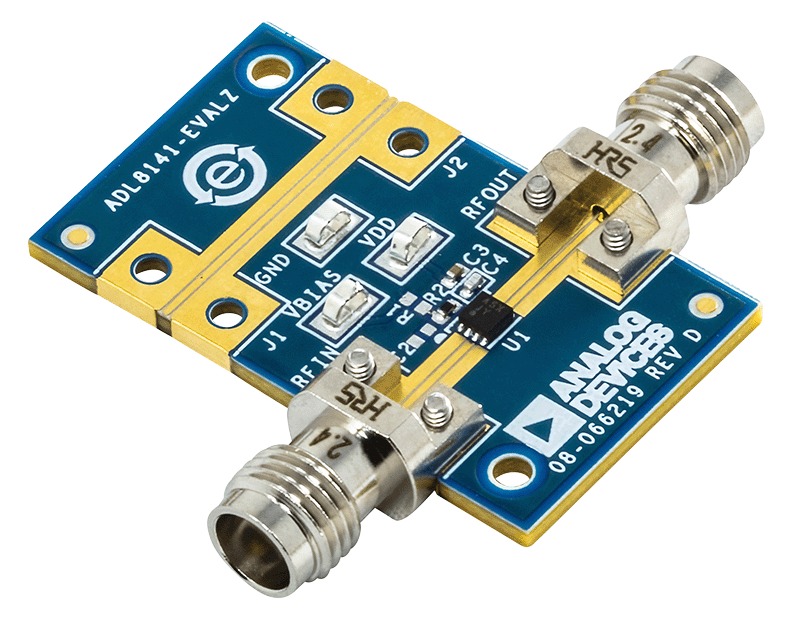

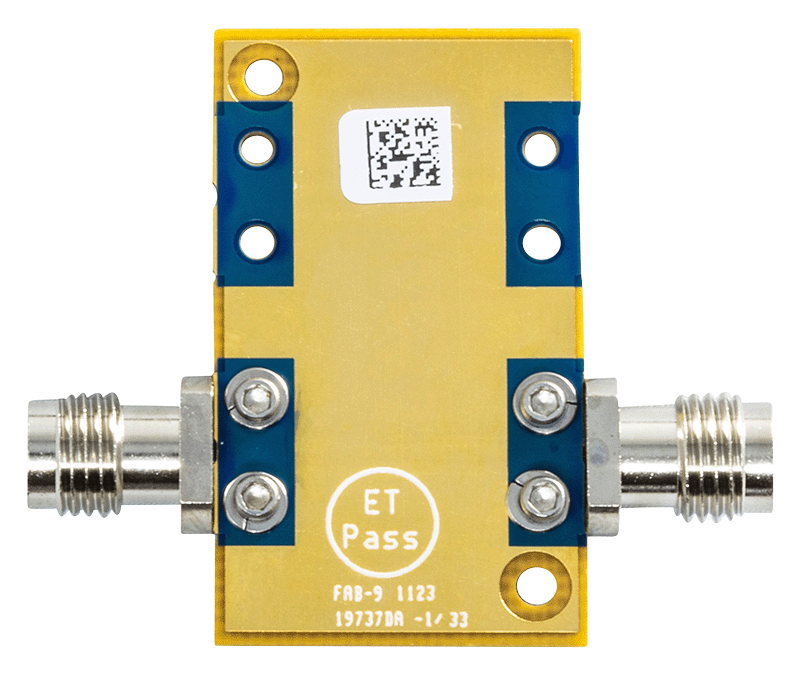

ADL8141 Evaluation Board - Angle ADL8141 Evaluation Board - Top ADL8141 Evaluation Board - Bottom
