LTC7804

推荐用于新设计

低IQ同步升压控制器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 工具及仿真模型
  • 评估套件
  • 最新评论
    •

    产品详情

    • 同步工作，以实现更高效率并减少散热
    • 宽VIN范围：4.5V至40V，启动后工作电压低至1V
    • 输出电压可高达40V
    • 低工作IQ：14μA
    • 扩频操作
    • PassThru™/100%占空比（适用于同步MOSFET）
    • RSENSE或电感DCR电流检测
    • 可编程固定频率（100kHz至3MHz）
    • 可锁相频率（100kHz至3MHz）
    • 可选连续、跳脉冲或低纹波突发工作模式(Burst Mode®)（轻负载下）
    • 低关断IQ：1.2μA
    • 散热增强型16引脚3mm × 3mm QFN和MSOP封装
    • 通过AEC-Q100汽车应用认证
    LTC7804
    低IQ同步升压控制器
    提问

    参考资料

    数据手册 1

    可靠性数据 1

    用户手册 1

    设计笔记 1

    技术文章 1

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • LTC7804

    LTpowerCAD 1

    LTpowerCAD中提供以下器件的设计工具：

    • LTC7804
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTpowerCAD

    LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

    评估套件

    eval board
    schematic 1
    schematic 2
    schematic 3
    schematic 4

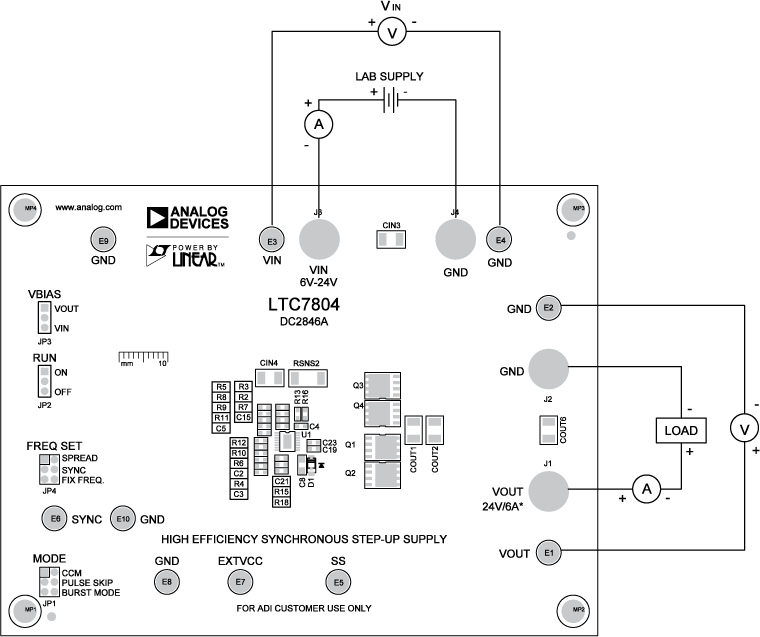

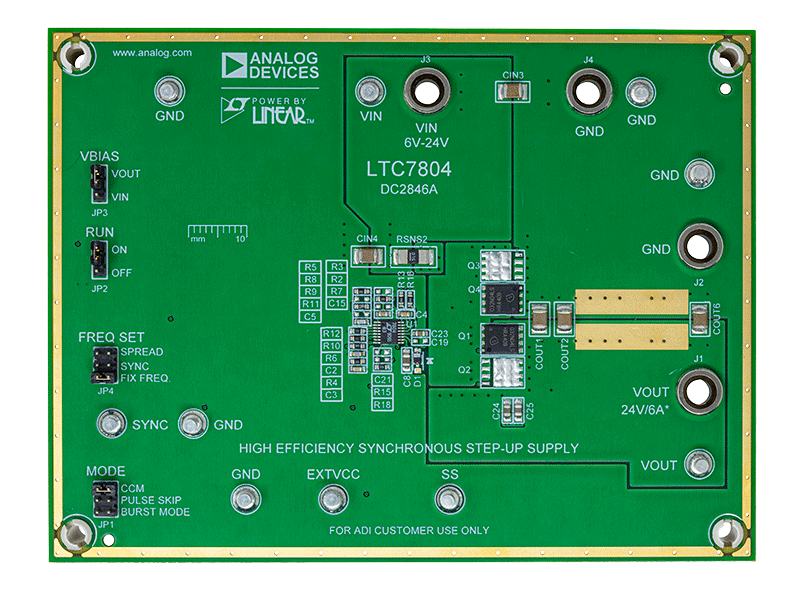

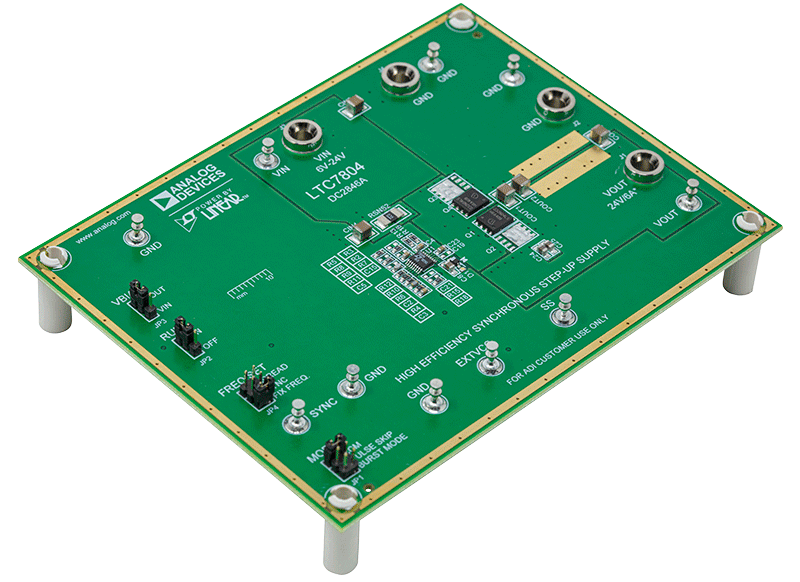

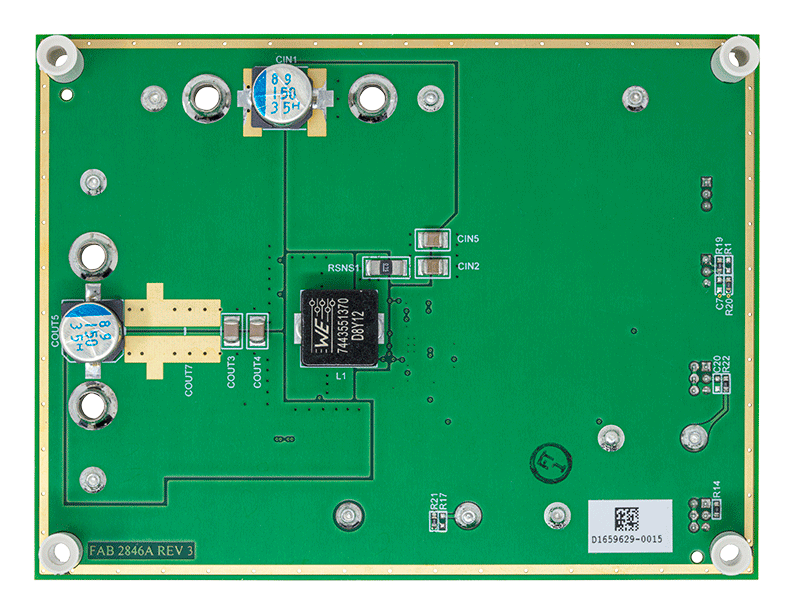

    DC2846A

    LTC7804 演示板 | 6V ≥ VIN ≥ 24V, VOUT = 24V @ 6A

    立即购买 更多内容

    产品详情

    演示电路DC2846A是一款DC/DC同步升压转换器，内置LTC7804（MSE封装）扩频或恒频电流模式同步升压控制器。DC2846A产生24V输出电压并提供高达6A输出电流。

    500kHz恒定开关频率工作可实现小型高效电路。

    该板的主要特性如下：

    • 宽输入电压范围：6V至24V
    • 高达150W的相对高输出功率
    • 极低静态电流，休眠模式下为15µA，关断时低至1µA
    • 板载低功耗偏置电源
    • 可以选择扩频或固定频率
    • 轻负载时，可选择脉冲跳跃模式、强制连续模式或低纹波Burst Mode® 操作
    • 与外部时钟同步
    • 如果 VIN > VOUT，则DC2846A通过保持顶部MOSFET持续导通来消除通常的升压拓扑损耗。

    该转换器在宽负载范围内提供较高的输出电压精度（通常为±2%），且没有最低负载要求。

    DC2846A支持两种升压控制器偏置方法：直接通过输入电压偏置或通过输出轨偏置。第三种可能是将电压源连接至EXTVCC 端子。

    DC2846A的极宽开关频率范围为100kHz至3MHz。可与此范围内的外部时钟同步。扩频操作用于降低峰值辐射和传导噪声，从而轻松满足电磁干扰(EMI)标准要求。

    DC2846A包括小尺寸电路。它是一种高性能和高性价比解决方案，适合电信、汽车和以太网供电应用。
    DC2846A
    LTC7804 演示板 | 6V ≥ VIN ≥ 24V, VOUT = 24V @ 6A
