LTC6563

推荐新设计使用

提供输出复用的四通道跨阻放大器

数据手册 (Rev. A) 产品选型表

产品模型: 7

Viewing:

产品详情

600MHz–3dB带宽，具有0.5pF输入电容
100Ω差分负载下高达2V_P-P摆幅的差分输出
提供输出MUX的内置高速ADC驱动器
可选22.2/16.7/11.1/5.55kΩ跨阻增益
1.8pA/3.7pA√Hz输入电流噪声密度100MHz/600MHz (0.5pF)
65nA_RMS集成折合到输入端的电流噪声（600MHz，0.5pF）

较大的线性输入电流范围：0μA至90μA
大瞬态过载电流>1A峰值
快速过载恢复：2.5ns
快速通道切换：10ns
功耗：194mW至325mW(3.3V)，随输出模式而变化（关断时为13mW）
输出多路复用允许使用多个LTC6563以创建8、12、16…32通道解决方案
3mm × 5mm 24引脚QFN封装，可湿翼
通过AECQ-100 1级认证

参考资料

数据手册 2

LTC6563: Four-Channel Transimpedance Amplifier with Output Multiplexing Data Sheet (Rev.A) 06/01/2023

LTC6563DICE: 4-Channel, Transimpedance Amplifier with Output Multiplexing Data Sheet 05/31/2023

用户手册 1

EVAL-LTC6563-TQFN Demo Manual: LTC6563 | Four-Channel Differential-Output Transimpedance Amplifier with Output Multiplexing (Rev.0) 03/29/2022

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC6563DICE	CHIPS OR DIE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563HUDDM#PBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563HUDDM#TRPBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563HUDDM#WPBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563HUDDM#WTRPBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563IUDDM#PBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC6563IUDDM#TRPBF	24-Lead Plastic Side Solderable QFN (3mm × 5mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
标准高速模数转换器 1
AD9094	推荐新设计使用	8 位 1 GSPS JESD204B 四通道模数转换器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC6563

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC6563 | 具有输出多路复用功能的四通道跨阻放大器

立即购买更多内容

产品详情

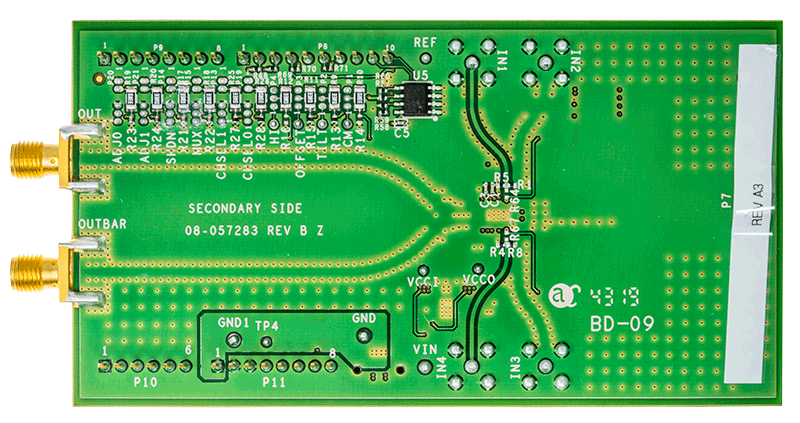

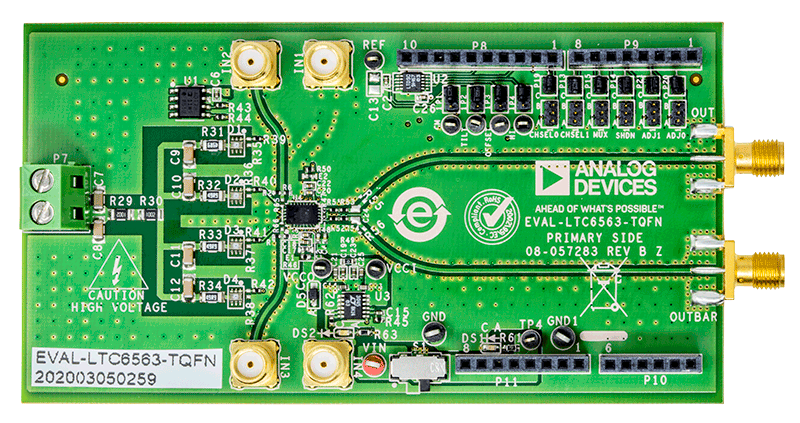

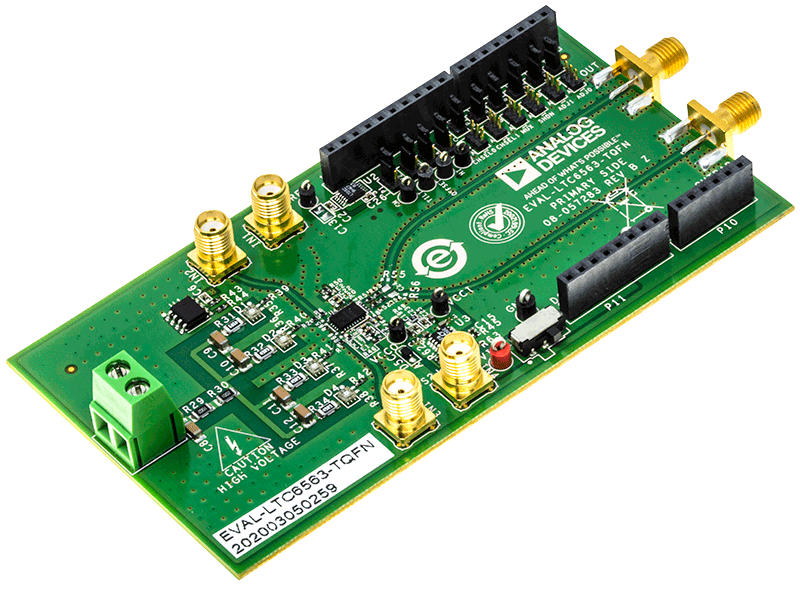

演示电路 EVAL-LTC6563-TQFN 采用具有输出多路复用功能的 LTC6563 四通道跨阻放大器 (TIA)。该演示套件 EVAL-LTC6563TQFN-EZKIT 与 SDP-K1 控制器板一起发货，安装了 4 个单个 APD’，允许对 TIA 功能进行光学测试。使用外部实验室脉冲发生器作为输入电流脉冲的电气测试也可以通过对电路板进行小的修改来实现。

Ω 具有 74k90 的互阻增益和 μLTC6563A 的线性输入电流范围，非常适合使用雪崩光电二极管 (APD) 的 LIDAR 接收器。LTC6563 采用 3.3V 单电源工作，4 个通道的功耗仅为 194mW（取决于输出模式）。利用 LTC6563 的输出多路复用器，可将多个 LTC6563 器件组合成单个输出。LTC6563 的快速过载恢复功能使其非常适合 LIDAR 接收器。LTC6563’的差分输出能够将_2VP-P 转为100Ω的加载，由此是直接驱动高速ADC的理想选择。

LTC6563 采用紧凑的3mm × 5mm 24 引脚无引线 QFN封装，通过裸焊盘进行热管理并实现低电感。

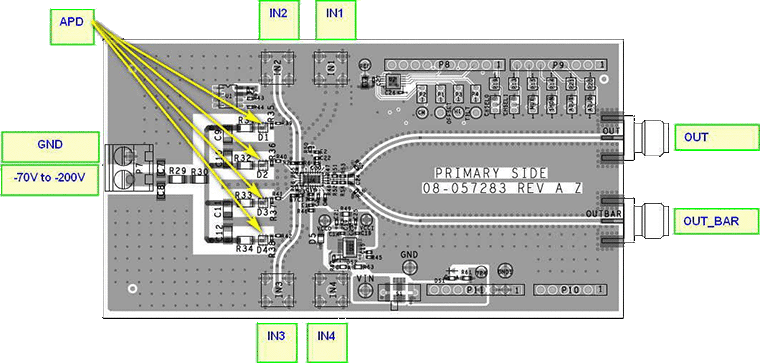

EVAL-LTC6563-TQFN 采用4个已安装的 400nm 至 1100nm 波长的APD传感器，为 LTC6563提供电流至电压转换和放大功能。APD 是直流耦合到 TIA 输入，以支持快速输出多路复用和通道切换。替代方法是，对板子进行小修改后，就可以使用与板子上的SMA连接器以及电压到电流电阻器相联的实验室发生器来激活LTC6563。EVAL-LTC6563-TQFN旨在演示 50Ω 系统中的时域测量。
