HMC8364

推荐新设计使用

18.10 GHz至26.60 GHz四频VCO

数据手册 (Rev. A) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 一组4个窄带VCO，具有稳定的灵敏度与频率
  • RF和调谐端口可供所有4个VCO使用
  • RF输出通过基波振荡器工作，无次谐波振荡
  • RF输出功率高达4 dBm
  • 电源静音功能
  • 无需采用外部谐振器
  • 40引脚、6 mm × 6 mm LFCSP封装
HMC8364
18.10 GHz至26.60 GHz四频VCO
HMC8364 Functional Block Diagram HMC8364 Pin Configuration Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
LDO+ 1
LT3042
推荐新设计使用 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
低功耗运算放大器（≤ 1mA/放大器） 1
ADA4084-1
推荐新设计使用 30 V、低噪声、轨到轨输入/输出、低功耗运算放大器
低输入偏置电流运算放大器(≤100 pA) 2
AD8065
量产 高性能、145 MHz FastFET™运算放大器
ADA4625-1
推荐新设计使用 36 V、18 MHz、低噪声、快速稳定单电源、RRO、JFET 运算放大器
分频器、预分频器和计数器 1
HMC862A
推荐新设计使用

0.1 24 GHz低噪声可编程分频器

双电源模拟开关和多路复用器 1
ADG1604
量产 1 Ω典型导通电阻、±5 V/+12 V/+5 V/+3.3 V、4:1多路复用器
整数N分频PLL 1
ADF41513
推荐新设计使用 26.5 GHz 整数 N/小数 N PLL 频率合成器
正线性稳压器(LDO) 1
ADM7150
推荐新设计使用 800 mA、超低噪声/高 PSRR LDO
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimPLL™

ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

打开工具

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-HMC8362
EVAL-HMC8364

评估 HMC8362/HMC8364 低噪声、四频压控振荡器（VCO）

立即购买 更多内容

特性和优点

  • 自包含板，包括 HMC8362 或 HMC8364 低噪声、四频VCO、ADG1604 4：1 多路复用器、滤波选件以及 LT3042 稳压器和插头连接器，可以使用 Arduino Uno 或 Linduino 微控制器
  • 由单一 6 V 电源外部供电

产品详情

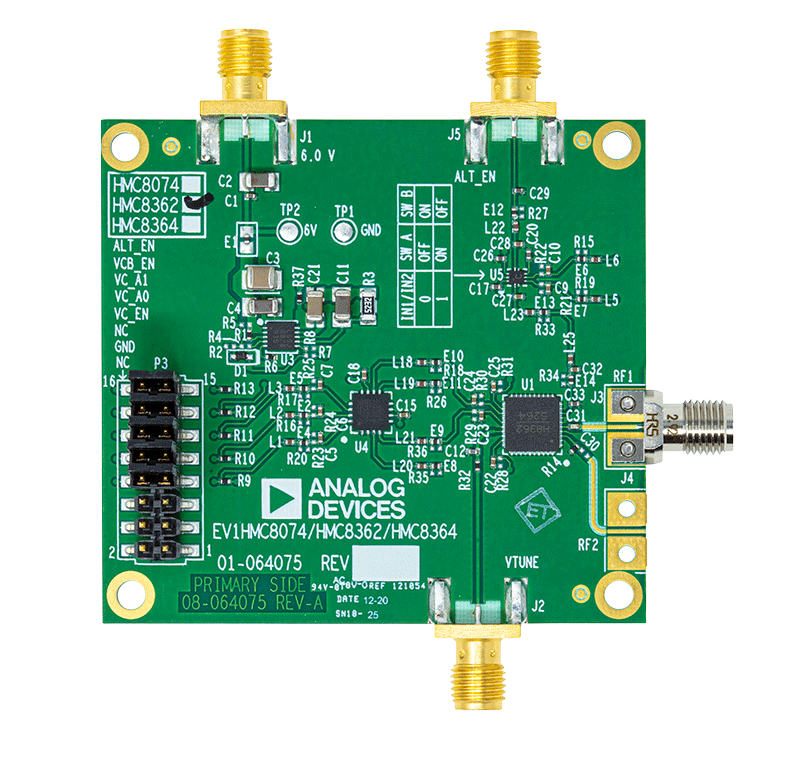

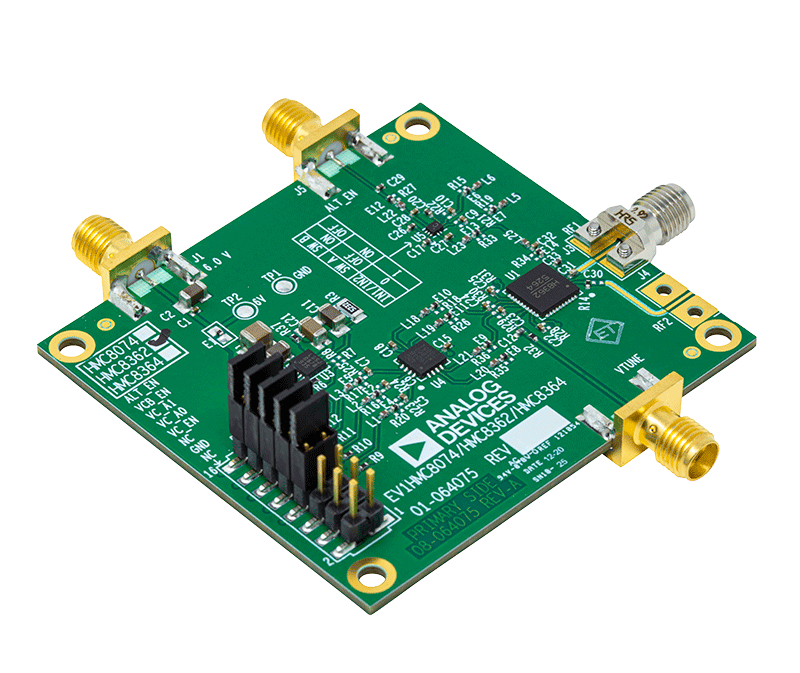

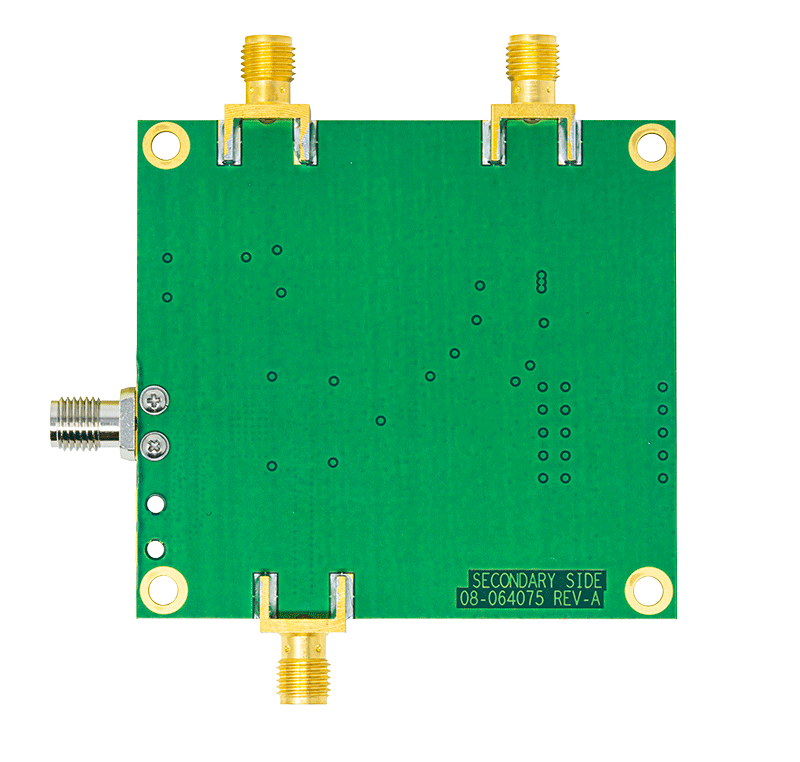

EV1HMC8362LP6G 和 EV1HMC8364LP6G 可评估 HMC8362 和 HMC8364 低噪声、四频压控振荡器（VCO）的性能。评估板的照片如图 1 所示。评估板包含 HMC8362 或 HMC8364 VCO、LT3042 超低噪声稳压器、跳线、ADG1604 4：1 多路复用器以及超小型版本 A（SMA）和 2.92 mm K 连接器。

使用评估板时，请查阅 HMC8362 和 HMC8364 数据手册和本用户指南。
EVAL-HMC8362
EVAL-HMC8364
评估 HMC8362/HMC8364 低噪声、四频压控振荡器（VCO）
HMC8362 Evaluation Board HMC8362 Evaluation Board HMC8362 Evaluation Board

参考电路

Figure 1. CN0568 Block Diagram
Figure 1. CN0568 Block Diagram
CN0568 Evaluation Board - Angle View
CN0568 Evaluation Board - Top View
CN0568 Evaluation Board - Bottom View
CN0568 参考设计

快速开关、高性能 PLL 和四频 VCO 频率合成器

查看参考设计详情
