    回路機能とその特長

    図 1に示す回路は、スプリアスを最小にするために、PLLシンセサイザをVCOから分離したものです。VCO内蔵シンセサイザ ADF4350と、別置のPLLシンセサイザICを使用します。

    PLLとVCOが集積されたデバイスでは、デジタルPLL回路からVCOへのフィードスルーがあります。PLL回路がVCOに接近しすぎる事で、スプリアスレベルが高くなる恐れがあります。

    図 1に示す回路は 、フラクショナルN型 PLLとVCOが集積されたADF4350を、PLLシンセサイザICADF4153 と共に使用したものです。ADF4350は137.5 MHz ～4400 MHzの周波数を発生させることができます。

    外部PLLを使用する利点として、スプリアス性能が向上することに加え、周波数分解能を向上できることがあります。たとえばADF4153の代わりにPLLシンセサイザIC ADF4157を選べば、0.7 Hz程度もの微細なPLL周波数分解能を実現できる可能性があります。

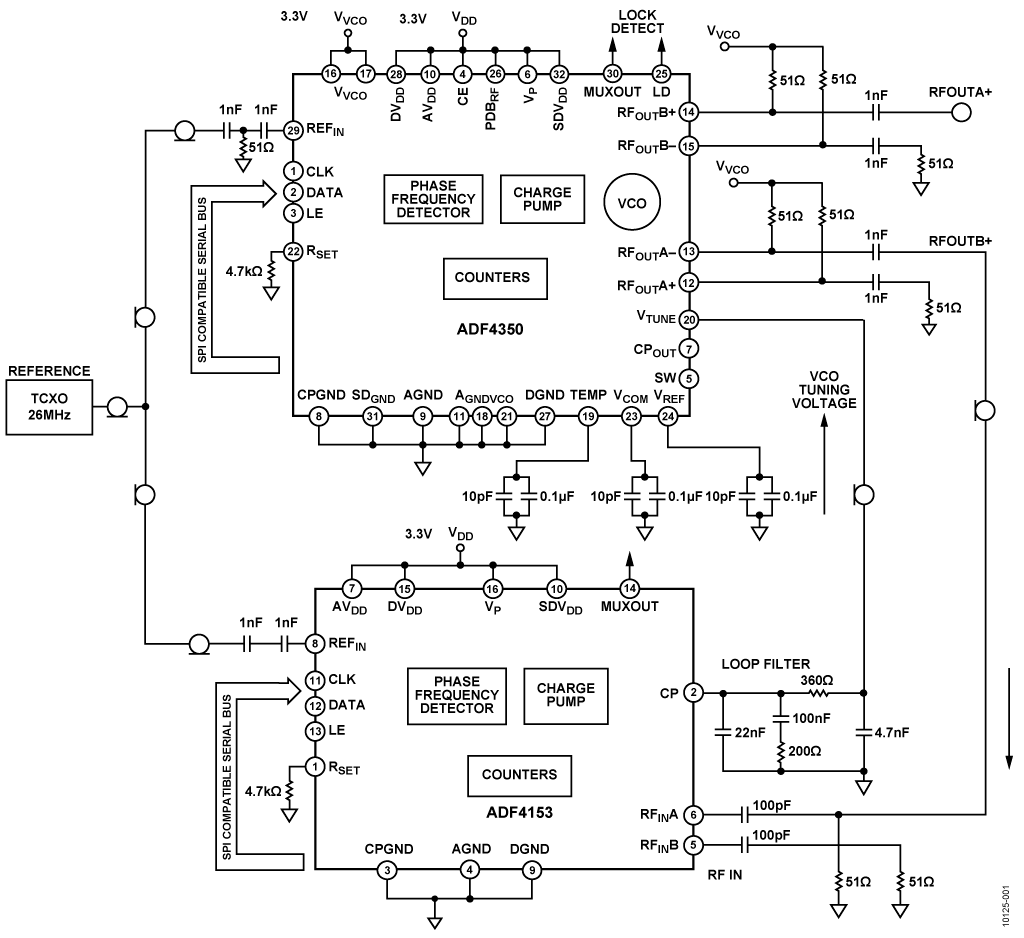

    図 1. ADF4350にADF4153を接続（簡略化した回路。接続およびデカップリングのすべては示されていません）



    回路説明

    ADF4350は広帯域PLLと、それぞれ帯域の異なる3つのVCOで構成されたICです。各VCOは、VCO周波数間で多少のオーバーラップはありますが、それぞれ約700 MHzの帯域をカバーします。これにより2.2 GHz ～ 4.4 GHzの基本波によるVCO発振周波数範囲が可能になっています。2.2 GHz以下の周波数も、ADF4350の内蔵分周器で生成できます。

    ほとんどのアプリケーションでは、VCOをロックするためにADF4350内蔵のPLL回路を使用します。この内蔵PLL回路はPLLをロックする事に加え、「内蔵VCOのバンドセレクト」という重要な動作を行っています。これは内蔵PLL回路の内部リファレンス（R）カウンタ値とフィードバック（N）カウンタ値を使用して、VCO出力周波数と基準周波数入力を比較するものです。

    周波数生成のために内蔵PLL回路をイネーブルにし、目的の周波数をプログラムします。その後にVCOのバンドセレクト動作に十分な時間経過したら、内蔵PLL回路をディスエーブルにして、外部（ADF4153）のPLL回路をイネーブルにします。この外部PLL回路は基準周波数とVCO出力周波数を比較して、PLLをロックするための安定したDC電圧を生成します。

    図 2は ADF4153のPLL回路をディスエーブルにして、ADF4350の内蔵PLL回路と内蔵VCOを使用して、RFOUTA+で測定した出力信号のスプリアスです。13 MHz と 26 MHzに位相比較周波数のスプリアスが見えます。

    図 3はADF4350の内蔵PLL回路をディスエーブル、外部PLL のADF4153をイネーブルにして、RFOUTA+で測定したスプリアスです。ここではADF4153のチャージポンプ出力でループ・フィルタをドライブし、ループ・フィルタ出力がADF4350のVTUNE入力をドライブします。VTUNE入力でADF4350の VCO出力周波数を制御します。

    図 2と 図 3を比較すると、 図 2で観測された13 MHz と 26 MHzの位相比較周波数によるスプリアスが、図 3ではノイズフロア以下になっていることがわかります。

    バリエーション回路

    異なるPLL ICを選ぶ事もできます。 ADF4350 と ADF4153のフラクショナルN型PLLは、PFD/4095が最小周波数分解能です（PFDは位相比較周波数）。より細かな分解能が必要な場合は、ADF4157を選択する事ができます。このPLLの分解能はPFD/225で、1 Hz以下の超高分解能を実現できます。

    PLL ICの ADF4150はADF4350とソフトウェア互換です。簡単にソフトウェアでプログラムしたいアプリケーションには、ADF4150を使用すれば、ソフトウェア・プロブラミング・シーケンスが簡単になります。

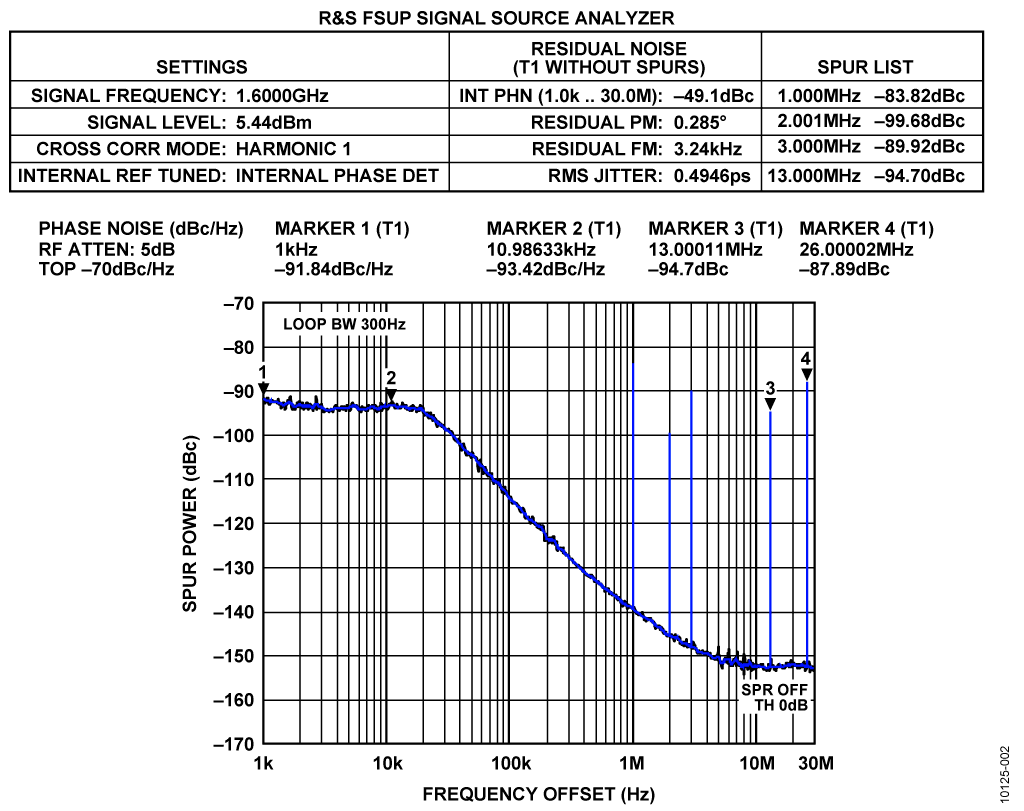

    図 2. ADF4350の位相比較周波数スプリアス（1.6 GHz）

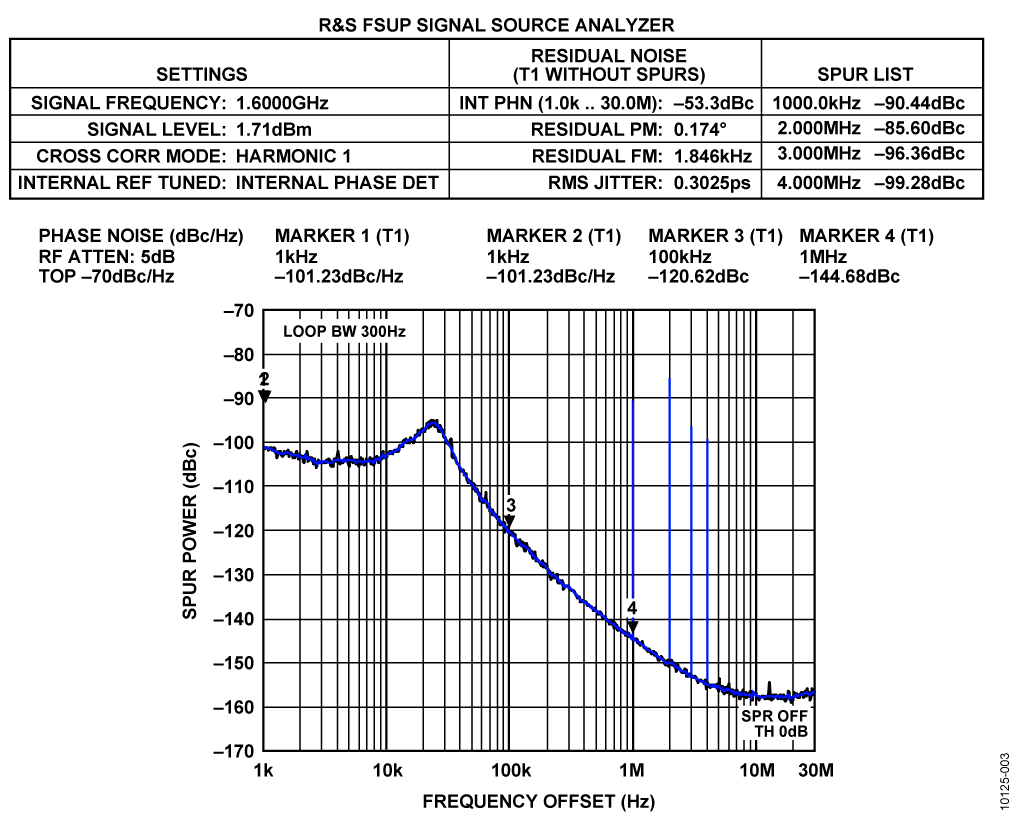

    図 3. ADF4153を使用した時のADF4350 の位相比較周波数スプリアス（1.6 GHz）



    ソフトウェア

    設計ツール

    ADIsimPLL™

    ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

    回路の評価とテスト

    このCN-0232では回路評価にEVAL-ADF4350EB2Z評価用ボードを使用していますが、セットアップと評価を速やかに行うため多少修正しています。EVAL-ADF4350EB2Z評価用ボードは評価用ボード同梱のCDに入っている標準のADF4350プログラミング用ソフトウェアを使用します。EVAL-ADF4153評価用ボードにはPLLシンセサイザADF4153のソフトウェアが同梱されています。


    必要な装置


    • プログラミング用ソフトウェア付きEVAL-ADF4350EB2Z
    • プログラミング用ソフトウェア付きEVAL-ADF4153
    • 5.5V電源
    • 信号発生器 R&S SMA100A 又は同等品
    • スペクトラム・アナライザ R&S FSUP26 又は同等品
    • PC 2台：Windows® XP、Windows Vista（32ビット）又は Windows 7（32ビット）対応で、1台はUSBポート、もう１台はプリンタポートがあるもの。プリンタポートが無ければ、代わりにUSBアダプタ キットEVAL-ADF4xxxX-USBが使用できます

    SMA同軸ケーブルでEVAL-ADF4350EB2ZのRFOUTB+をEVAL-ADF4153のRFINに接続します。リファレンス周波数源を2つの評価用ボードで共用するため、簡単なSMAスプリッタも必要です。 ADF4153のループ・フィルタ出力をADF4350のVTUNE入力に接続するため、柔らかい細い同軸ケーブルが必要です。不必要な干渉ノイズを最小限に抑えるため、各ボードの適切なGNDポイントにケーブルの両側を接地します。


    機能ブロック図


    実験にはEVAL-ADF4153 と EVAL-ADF4350EB2Zを使用します。 EVAL-ADF4350EB2Zを選んだ理由は、図 4に示すように補助RFOUTB+出力段があるからです（SMAケーブルを介してEVAL-ADF4153に接続できる）。

    2つのPLL ICは同じリファレンス入力（REFIN）周波数を使用します。SMAスプリッタで同じリファレンス周波数源を両方の評価用ボードに接続します。

    余計なノイズやスプリアスがVTUNEピンに乗らないように、EVAL-ADF4153のループ・フィルタ出力は、シールドした同軸ケーブルを介してADF4350のVTUNEピンに接続します。2つのICは別々にプログラミングします。PCハードウェアのドライバ間が競合しないように、それぞれの評価用ボードに異なるPCを使用する必要があるかもしれません。


    始めてみよう


    EVAL-ADF4350EB2Z 評価ソフトウェアのインストールと使用方法の詳細は、ユーザー・ガイドUG-110に記載されています。UG-110には評価用ボードのセットアップの説明、評価用ボードの回路図、ボード・レイアウト、部品表も記載されています。

    ユーザー・ガイド UG-167 は、EVAL-ADF4153の同様の情報が含まれています。この評価用ボードで必要な修正はVCO （Y1）を取り去る事です。この評価用ボードを信号入力用として再設定するため、抵抗R7を取り去り、R8 と R9を0 Ωに変更してください。

    ADF4350評価用ボードのPLLループ・フィルタは使用しないので、取り去る必要があります。ADF4153のループ・フィルタ（T7）出力を ADF4350（T4）のVTUNE入力に細い同軸ケーブルで接続します。重要な事はこの同軸ケーブルの外側のシールドを2つの評価用ボードのグラウンドに接続する事です。

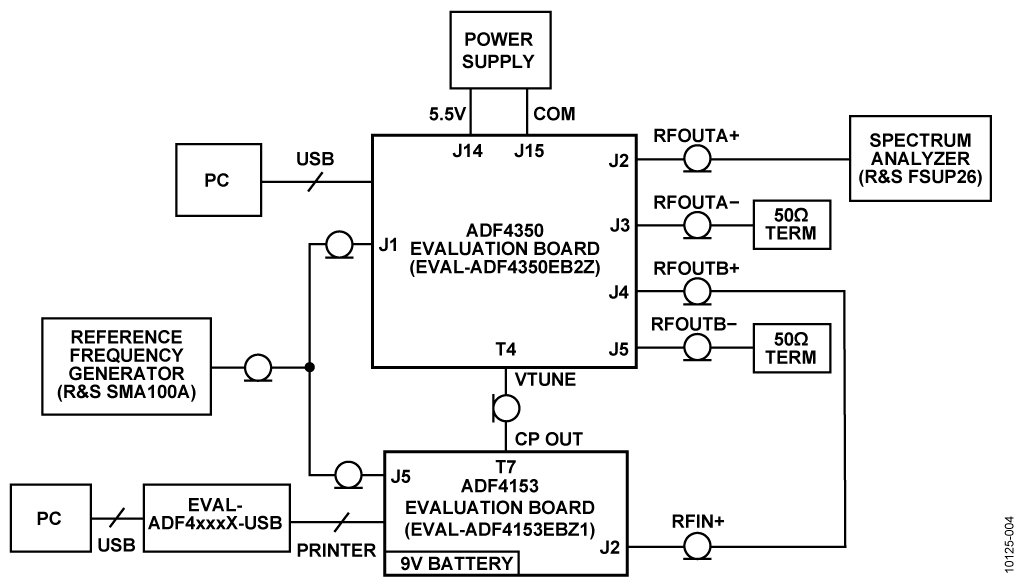

    図 4. テスト・セットアップ機能ブロック図




    初期化の手順


    ADF4350は周波数を更新するごとにバンドセレクト動作を行っています。

    1. ADF4350を通常動作として初期化（R0, R1, R2, R3, R4, R5を設定）してください。 ADF4350のチャージポンプ は使用しないので、 R2の DB4は「1」（ICPをスリーステートにする）に設定してください。分周したVCO出力をRFOUTB+出力にするため、R4のDB9を「0」に設定してください。 RFOUTB+ （補助出力）をイネーブルにしてください。同軸ケーブルを通してこの信号がADF4153に印加されます
    2. さきのVCO出力をRF入力とするように（データシートに従い）ADF4153を初期化してください。なおADF4350のバンドセレクト用スイッチはIC内部にあります。そのためADF4350のVTUNE端子を切り離すための外部スイッチは不要です
    3. ADF4153 がロックしたら、ADF4350 のカウンタ・リセット機能を「1」（R2のDB3）にしてカウンタを停止する必要があります。カウンタを停止しておかないと、スプリアス特性が劣化します。テストモード・ビット（ R5のDB10）を使えば、 ADF4350のPLLシンセサイザ回路全体をパワーダウンする事ができます

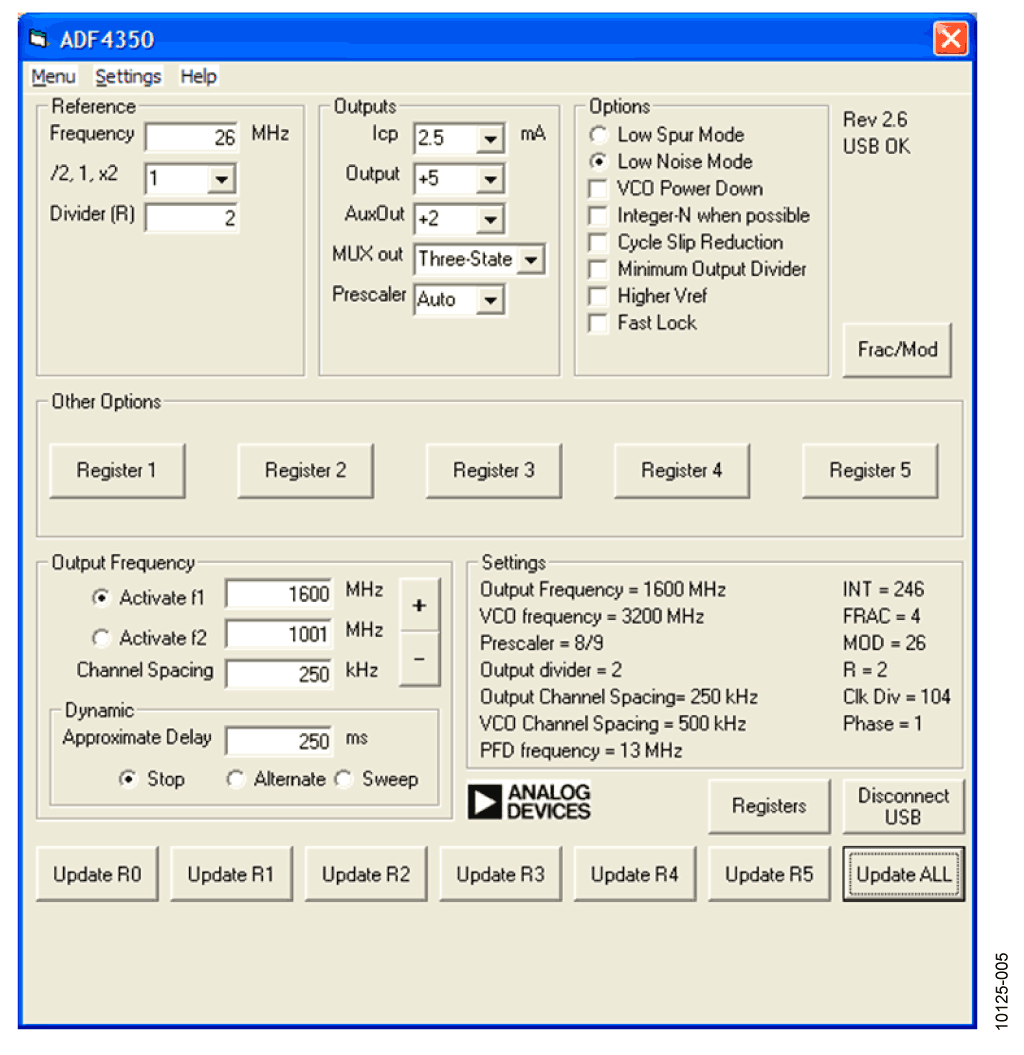

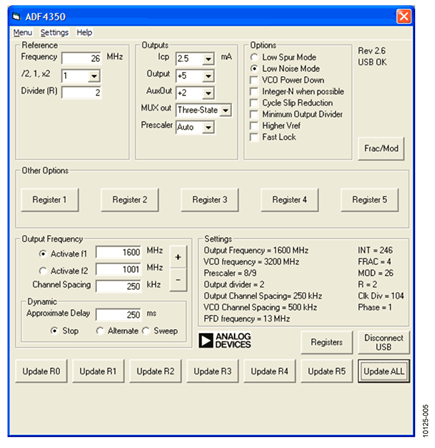

    図 5. ADF4350 のソフトウェアの画面




    周波数の更新


    1. ADF4350のPLLシンセサイザ回路を再起動するため、R5のDB10を「0」に設定してください
    2. ADF4350 のR2のDB3を「0」に設定して、カウンタ・リセット機能を解除してください。バンドセレクト動作のためにカウンタの機能が必要だからです
    3. ADF4350 とADF4153 のNカウンタ・レジスタを新しい周波数に設定してください
    4. ADF4153 がロックしたら、ADF4350のカウンタ・リセット機能（R2のDB3） を設定します。テストモード・ビット（R5のDB10）を使えば、ADF4350のPLLシンセサイザ回路全体をパワーダウンする事ができます.
    5. 周波数を更新するごとに、必要に応じてステップ1～ステップ4を繰り返してください

    図 5と 図 6に示す画面は、 REFIN＝26 MHz（ADF4350）、PFD＝13 MHz（ADF4153）の状態を示しています。 セットアップ後、出力信号のスペクトル純度の測定には、一般的なRFテスト方法を使用してください。

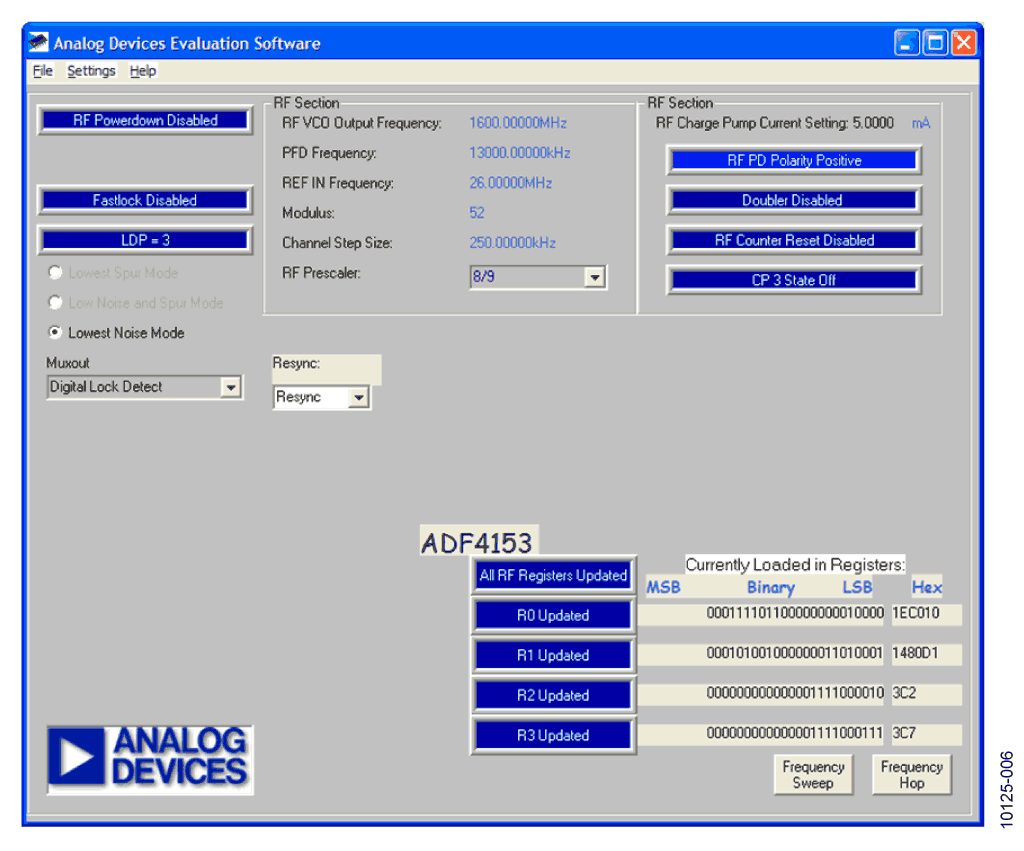

    図 6. ADF4153 のソフトウェアの画面
