EVAL-ADUM4195-1
ADuM4195-1（固定ゲインとシングル・エンド出力を備えた絶縁型アンプ）の性能評価
トップへ
製品概要
機能と利点
- SOIC-8パッケージのADuM4195-1絶縁型アンプ
- ADuM6028-5BRIZ絶縁型オンボード電源
- 絶縁された5V DCに追加の端子を介してアクセス可能
- 2種類の入力オプション：
- 最大1,000V DC（事前設定）
- 最大200V DC（ユーザ設定可能）
- 入力の逆極性保護
製品概要

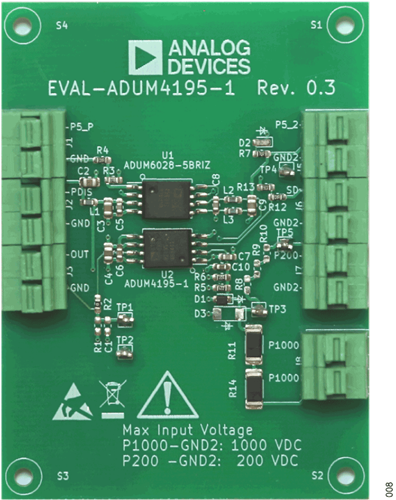

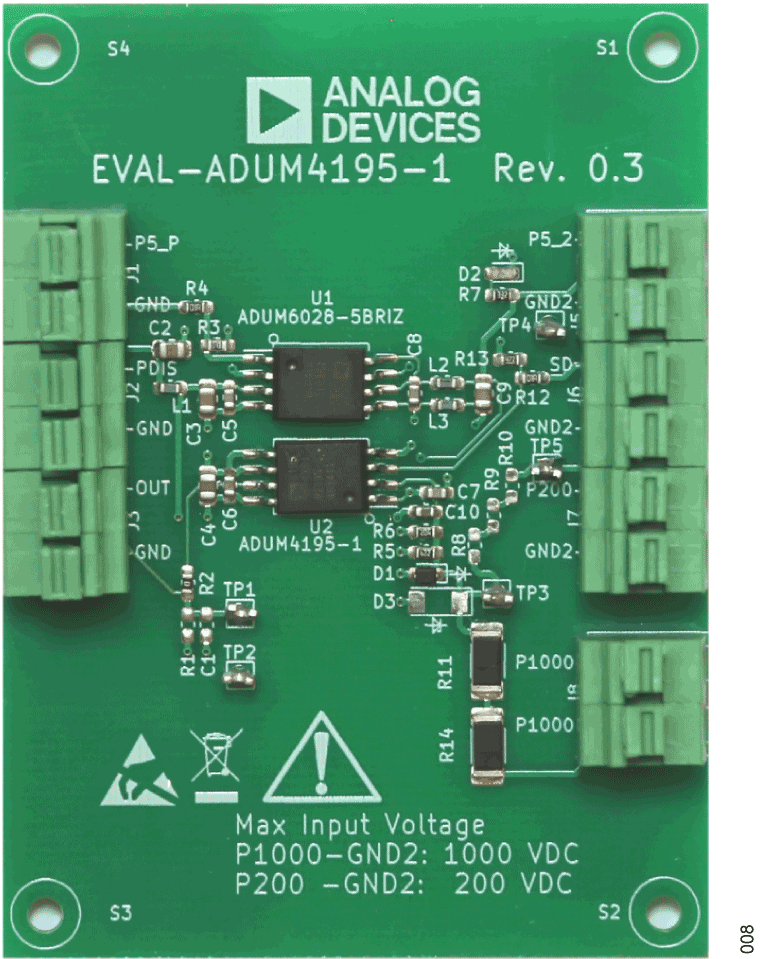

EVAL-ADuM4195-1EBZは、絶縁されたオンボード電源を備えたコンパクトな絶縁型DC電圧監視ボードで、ADUM4195-1の性能特性の設定とテストを容易に行うことができます。
このボードの入力側には、2つの独立した入力が備わっています。P1000入力は、最大1kV DCまで対応するよう事前設定されています。一方、P200入力は、200V DCを上限としてユーザが電圧を設定できます。他にも、ADUM4195-1の絶縁された5V DC電源とシャットダウン（SD）入力にアクセスするためのコネクタが用意されています。
このボードの出力側では、ADUM4195-1の出力に直接アクセスできるほか（事前設定）、抵抗とコンデンサを追加し、1次ローパス・フィルタとして使用することもできます。単一の5V DC電源で、ボードの入力側と出力側の両方に電力を供給することが可能です。一方、低消費電力が重視されるアプリケーションでは、オプションの電源ディスエーブル（PDIS）ピンを使用して、オンボード電源を無効にすることができます。
ADuM4195-1の詳細な仕様は、ADuM4195-1のデータシートに記載されています。EVAL-ADuM4195-1EBZを使用する際は、ユーザ・ガイドと併せてADuM4195-1のデータシート参照してください。
マーケット＆テクノロジー
対象となる製品
はじめに
必要な装置
- 電源（5V DC ±10%、50mA）
- 0～1kVで調整可能なDC電圧源
- 2 × DMM（5 1/2桁）
