ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

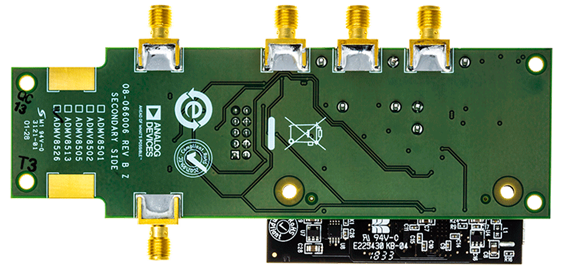

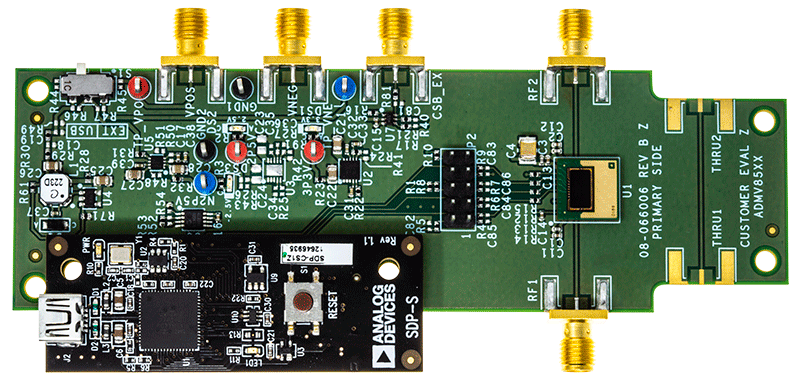

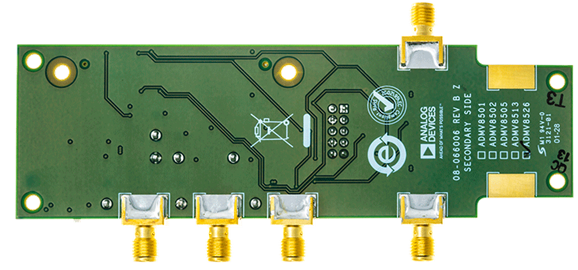

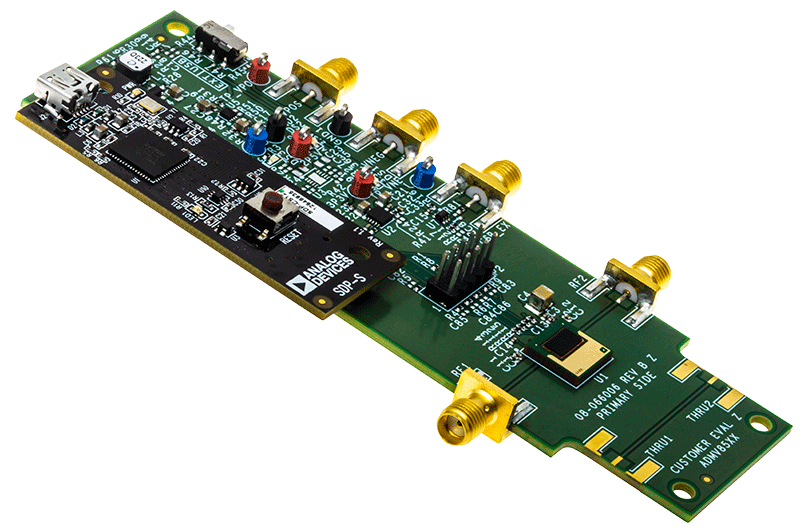

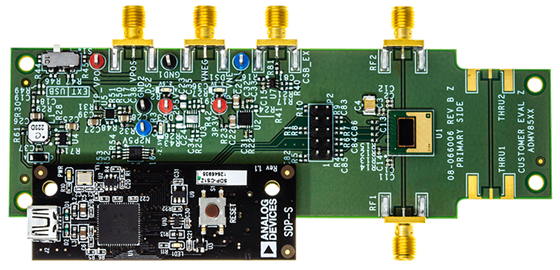

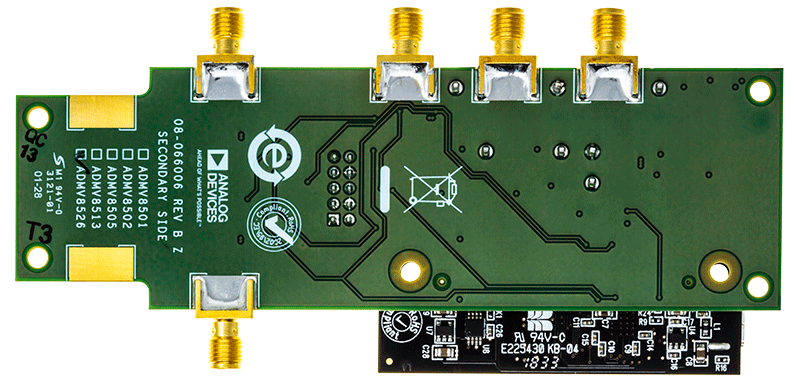

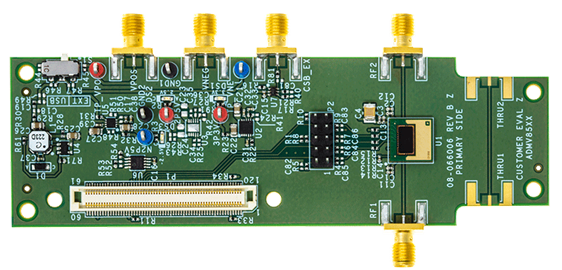

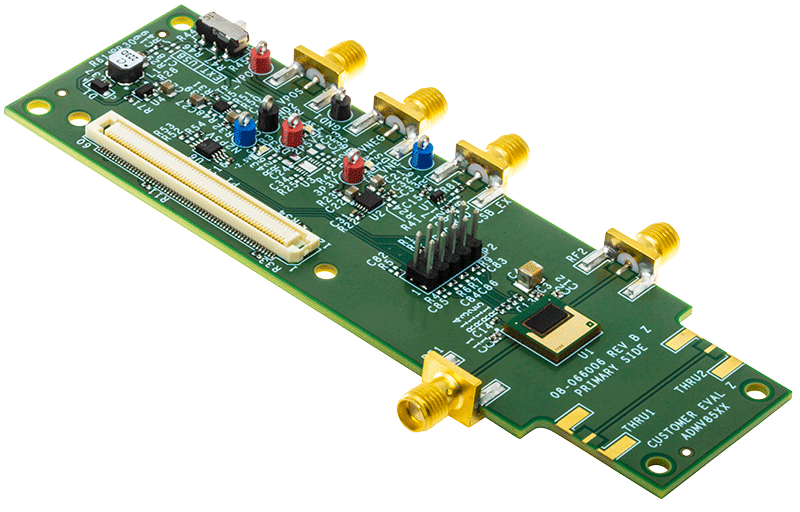

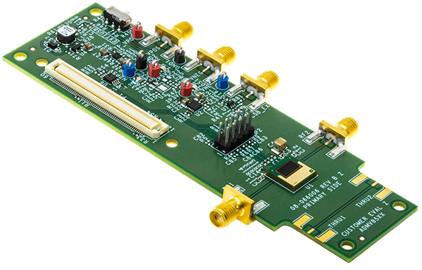

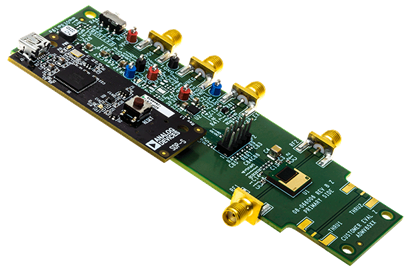

  • ADMV8526用のフル機能評価用ボード
  • SPI用内蔵システム・デモンストレーション・プラットフォーム（SDP-S）コネクタ
  • USBによって電源が供給される内蔵LDOレギュレータを使用した評価
  • SPI制御用ACEソフトウェア・インターフェース

製品概要

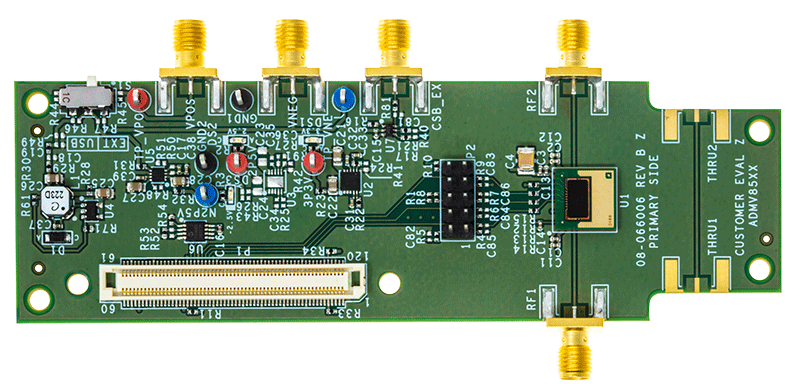

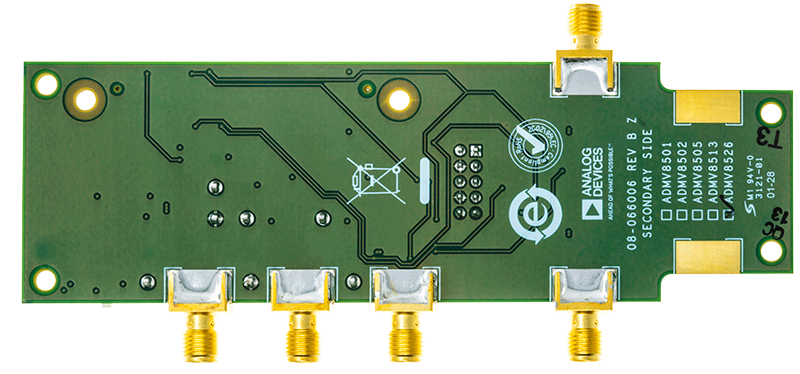

ADMV8526-EVALZは、ADMV8526（デジタル調整可能なバンドパス・フィルタ（BPF））の評価に利用できます。ADMV8526-EVALZは、ADMV8526チップ、および負電圧発生器、低ドロップアウト（LDO）レギュレータ、EVAL-SDP-CS1Z（SDP-S）システム・デモ用プラットフォーム（SDP）に対するインターフェースを備えており、簡単かつ効率的な評価が実現できます。負電圧発生器およびLDOレギュレータによって、SDP-Sを介したPCからの5V USB電源電圧、または2つの外部電源を使用して、ADMV8526への電源を供給できます。

ADMV8526は、動作周波数をデジタルに選択できるICです。このチップは4線式シリアル・ペリフェラル・インターフェース（SPI）を使ってプログラムできます。SPI-Sコントローラでは、アナログ・デバイセズの分析 | 制御 | 評価（ACE）ソフトウェアによりADMV8526 SPIとインターフェース接続できます。

ADMV8526の詳細については、ADMV8526のデータシートを参照してください。ADMV8526-EVALZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置
  • ネットワーク・アナライザ
  • Windows® PC
  • USBケーブル
  • EVAL-SDP-CS1Z（SDP-S）コントローラ・ボード

    • 必要な資料
  • ADMV8526データシート

    • 必要なソフトウェア
  • ACEソフトウェア

    • 関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    265 KB
    ACE plug-in for Board.ADMV8526 1.2022.8100 [2 14 22]
    1.25 to 2.60GHz Digitally Tunable Band-Pass Filter
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >

    ハードウェア (1)

    コントローラ・ボード
