ADL5961のフル機能評価用ボード
内蔵の双方向ブリッジで、順方向と逆方向のカップリングされた信号を測定

製品概要

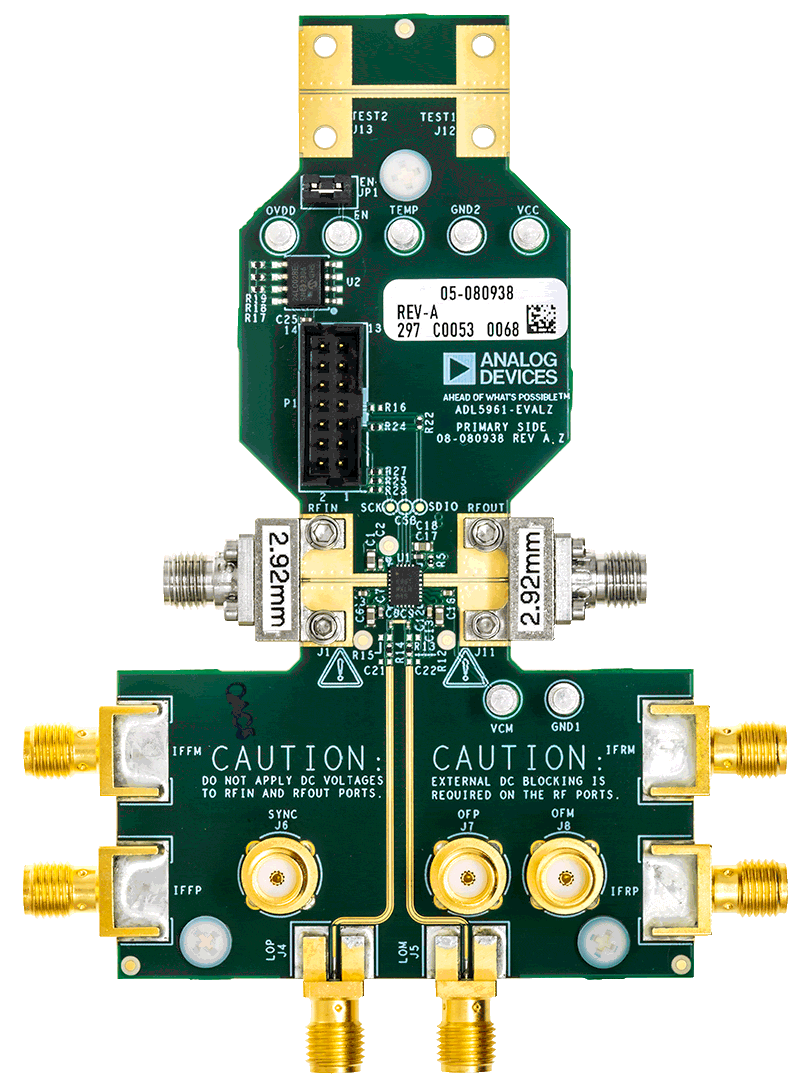

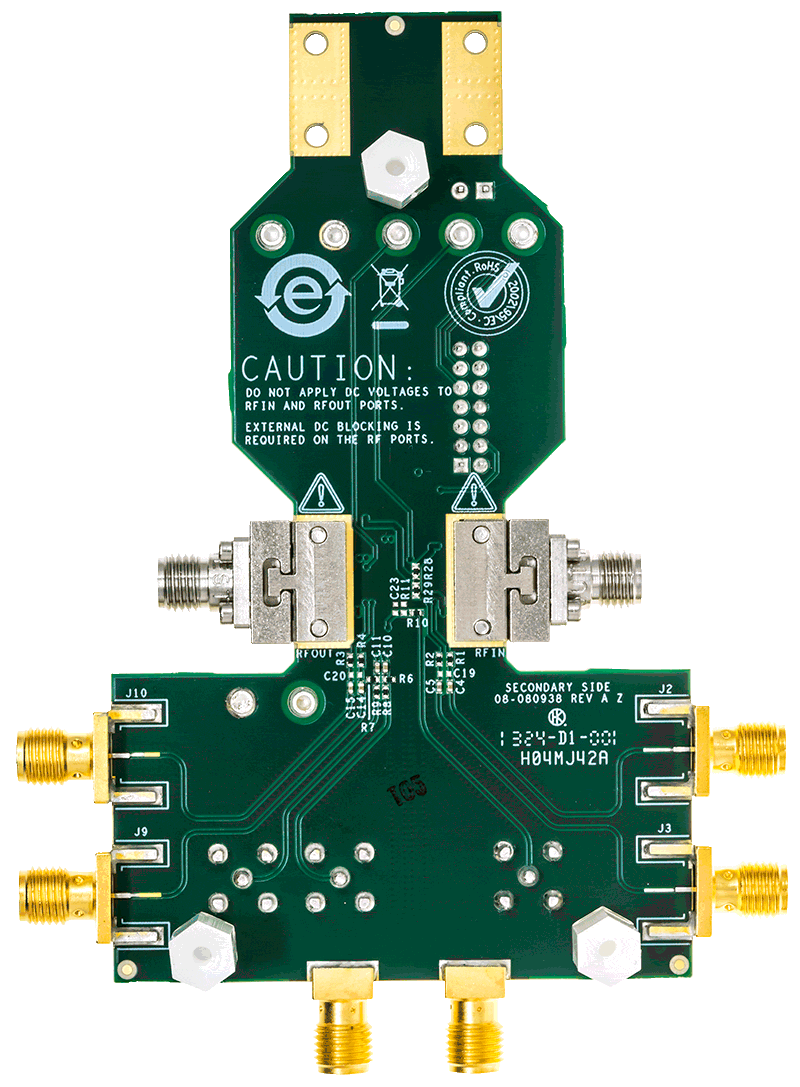

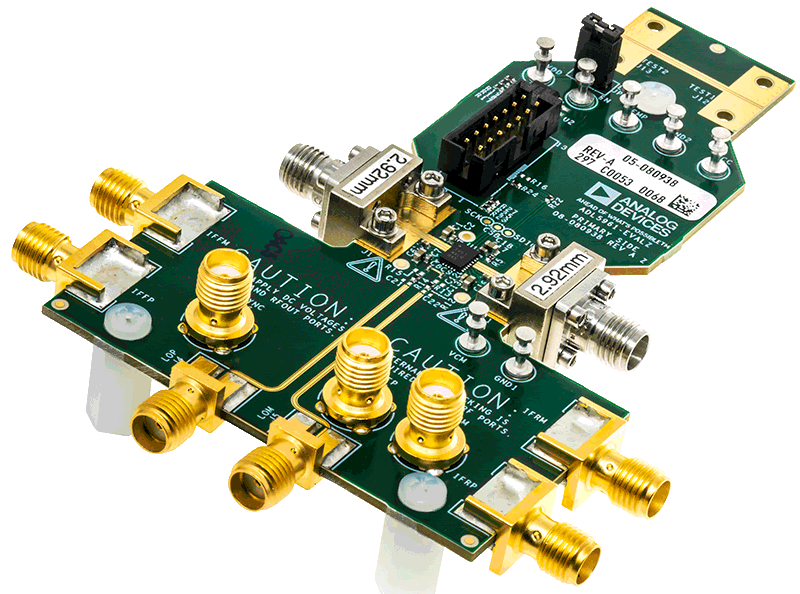

ADL5961-EVALZでは、ADL5961（ベクトル・ネットワーク・アナライザ（VNA）フロント・エンドIC）を評価できます。

ブリッジが内蔵されたADL5961は、周波数に応じて約1dB～2dBの低挿入損失を維持しながら、最大26.5GHzでインラインの入射電力と反射電力のサンプルを取得します。入射と反射のサンプルは、内蔵ミキサーによってIFにダウンコンバートされます。その間も、位相情報は維持されます。シリアル・ペリフェラル・インターフェース（SPI）ポートを介して、局部発振器（LO）とオフセット・ミキサーの柔軟な機能の設定、そしてIFのゲインや帯域幅の設定にもアクセスできます。

最適なパフォーマンスを得るため、プリント回路基板（PCB）のRF伝送ラインは、Rogers RO3003低損失基板材料上で50Ωに制御されたインピーダンスになっています。

ADL5961の詳細については、ADL5961のデータシートを参照してください。ADL5961-EVALZを使用する際は、このユーザ・ガイドと併せてADL5961のデータシートも参照してください。
