EVAL-ADG5421F
ADG5421F故障保護検出、12Ω RON、SPSTスイッチの評価
トップへ
製品概要
機能と利点
- 電源電圧
- 両電源：±5V～±22V
- 単電源：8V～44V
- ソース・ピンでの過電圧保護
- 信号電圧：−60V～+60Vまで
- 過電圧を視覚表示するためのLED
- 1.8Vロジック互換のパラレル・インターフェース
製品概要
EVAL-ADG5421FEBZは、2つのSPSTスイッチ・チャンネルを搭載したADG5421F評価用ボードです。ADG5421Fのソース・ピンには、過電圧故障検出および保護回路があり、電源オンの状態でも電源オフの状態でも、最大−60Vおよび+60Vまでの信号に対してソース・ピンを保護します。

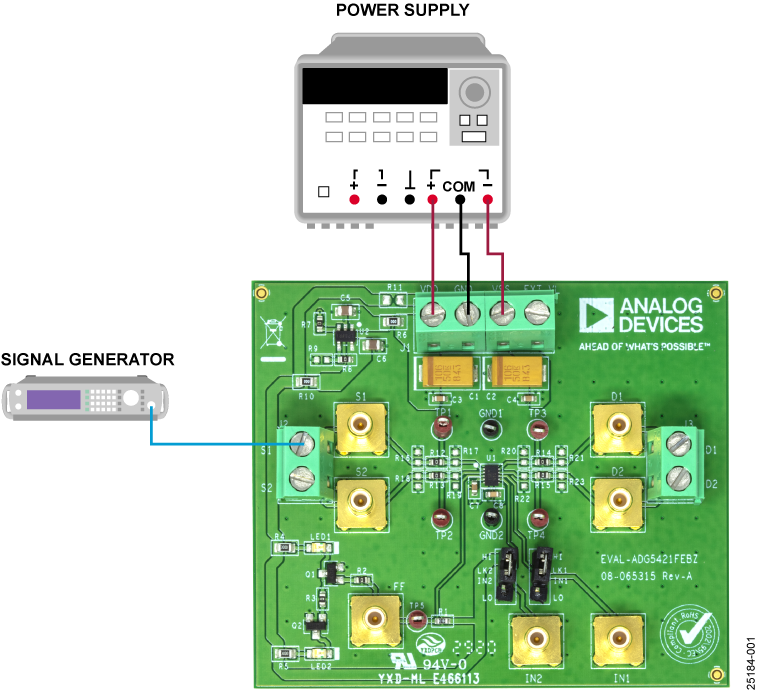

ユーザ・ガイドの図1に、標準的な評価セットアップにおけるEVAL-ADG5421FEBZを示しています。ADG5421Fはこの評価用ボードの中央にハンダ付けされており、各ソース・ピンとドレイン・ピンに接続するために2線式スクリュー端子が用意されています。3つのスクリュー端子を使用してデバイスに電力が供給されます。4番目の端子は、スイッチの故障ステータスを視覚表示するために装備されているLEDに、ユーザ定義のデジタル電圧を供給するのに使用されます。
ADG5421Fの詳細については、ADG5421Fのデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
はじめに
必要な装置
- DC電圧源
- ±5V～±22V（両電源用）
- 8V～44V（単電源用）
- オプションのデジタル電圧源：5V
- アナログ信号源
- デジタル・マルチメータ（DMM）などの電圧計測手段
