EVAL-ADAQ23875
ADAQ23875 15MSPS、16ビット、μModuleデータ・アクイジション・ソリューションの評価
トップへ
製品概要
機能と利点
- 15MSPS、16ビットμModule評価用ボード
- 汎用アナログ・シグナル・コンディショニング回路
- 内蔵のリファレンス、LDO、および電源回路
- 時間領域および周波数領域の制御およびデータ解析のためのPCソフトウェア
- システム・デモンストレーション・プラットフォーム互換（SDP-H1）
製品概要

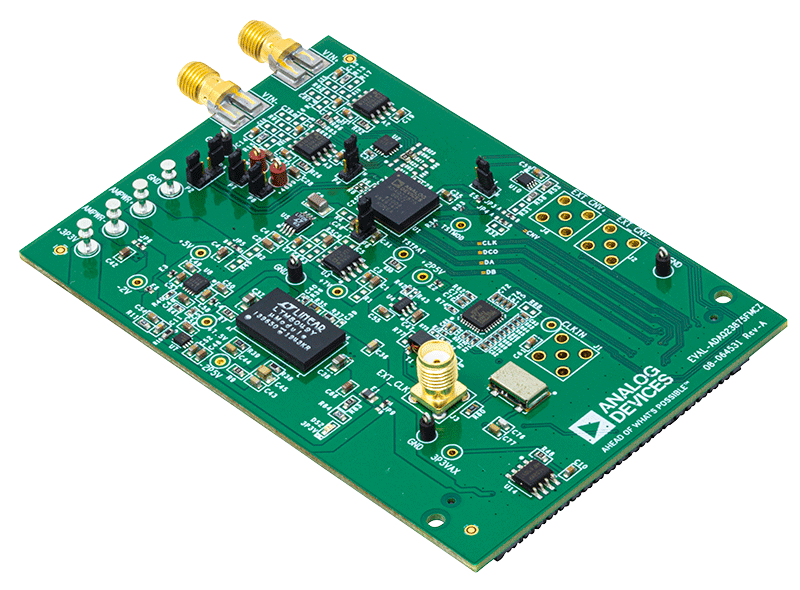

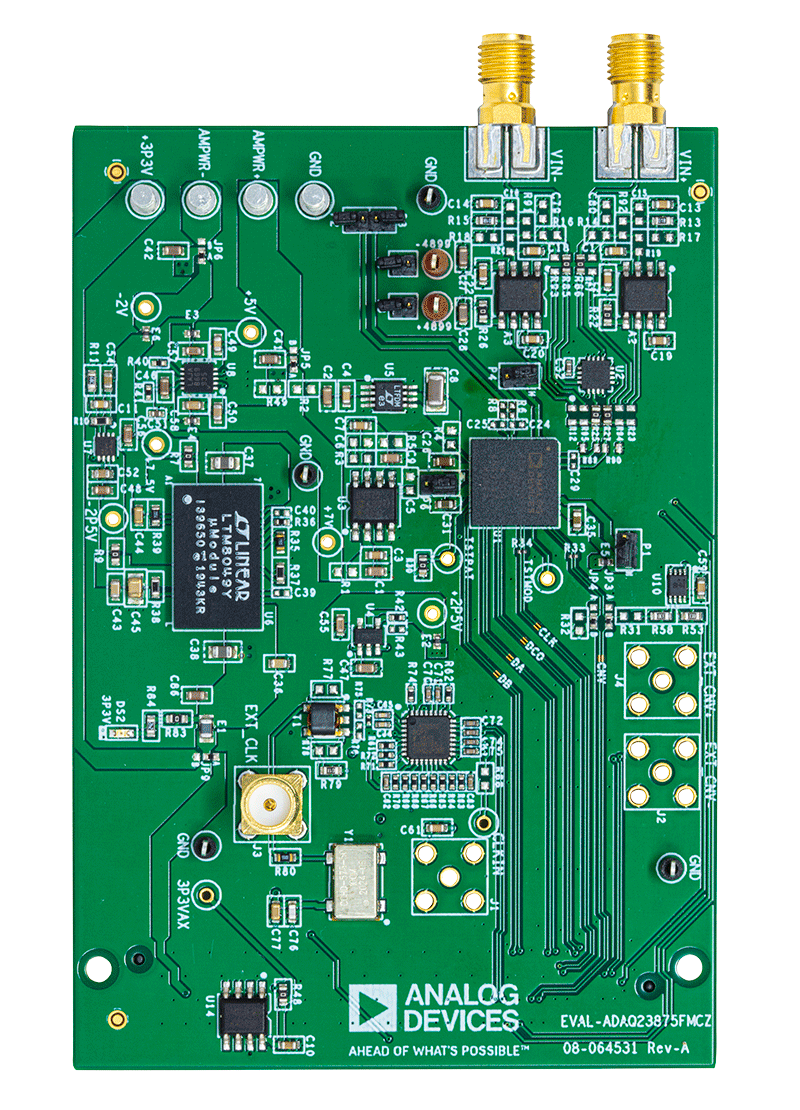

EVAL-ADAQ23875FMCZ評価用ボードでは、ADAQ23875 15MSPS、16ビット、高速、高精度μModule®データ・アクイジション・ソリューションを簡単に評価できます。この評価用ボードは、ADAQ23875 μModuleの性能を実証する、各種アプリケーション向けの汎用ツールです。
ADAQ23875 μModuleは、低ノイズの完全差動A/Dコンバータ（ADC）ドライバ、安定したリファレンス・バッファ、高分解能の18ビット、15MSPS逐次比較レジスタ（SAR）ADC、および最適性能を発揮するために必要になる重要な受動部品など、複数の共通信号処理および調整ブロックを1つのデバイスにまとめています。この製品の詳細な説明はADAQ23875データシートに記載されていますので、評価用ボードを使用する際は必ず参照してください。

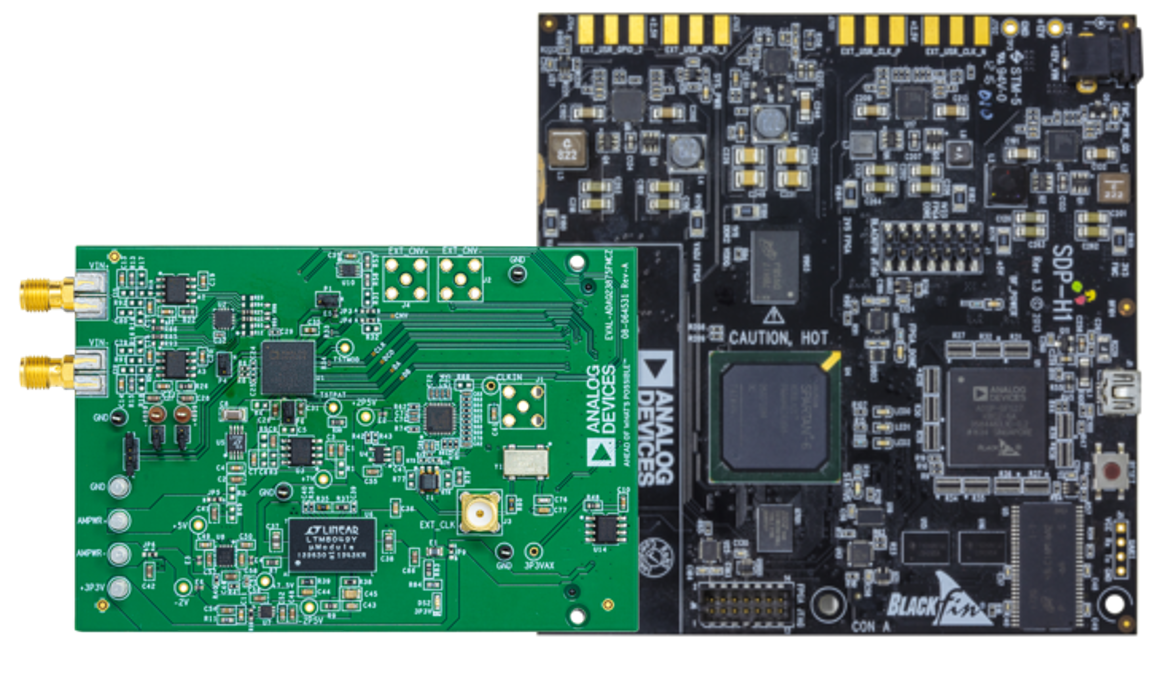

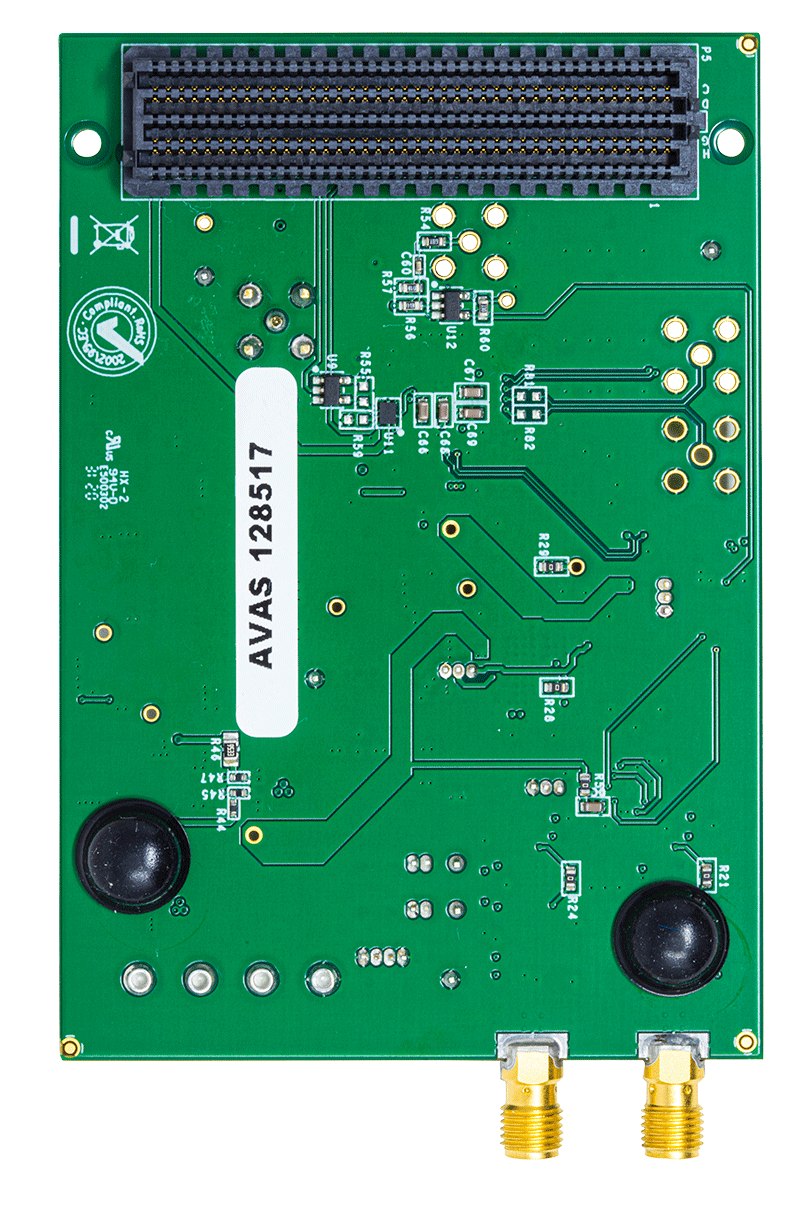

EVAL-ADAQ23875FMCZ評価用ボードは、160ピン・コネクタ経由で高速システム・デモンストレーション・プラットフォームSDP-H1（EVAL-SDP-CH1Z）とインターフェースします（ユーザ・ガイドの図2を参照）。
マーケット＆テクノロジー
対象となる製品
パッケージの内容
- EVAL-ADAQ23875FMCZ評価用ボード
- +12V ACアダプタ電源
はじめに
必要な装置
- Windows 10以降を搭載のPC
- SDP-H1（EVAL-SDP-CH1Z）コントローラ・ボード
- 低ノイズ、高精度信号源（SYS-2700シリーズなど）
- 標準USB A/Mini-B USB
- 16ビット・テスト（信号周波数に基づく値）に適したバンドパス・フィルタ
必要なソフトウェア
- EVAL-ADAQ23875FMCZ ACEプラグイン
- SDP-H1ドライバ
