ユーザ・ガイド Rev. A
1 すべてを表示
評価用ソフトウェア Rev. V3.3.2.3
1 すべてを表示

製品概要

機能と利点

  • AD7175-8用フル装備評価用ボード
  • アナログ・デバイセズ社SDP-Bボード（EVAL-SDP-CB1Z）に対応するPC制御
  • 制御とデータ解析用のPCソフトウェア（タイム・ドメイン）
  • スタンドアローンも可能

製品概要

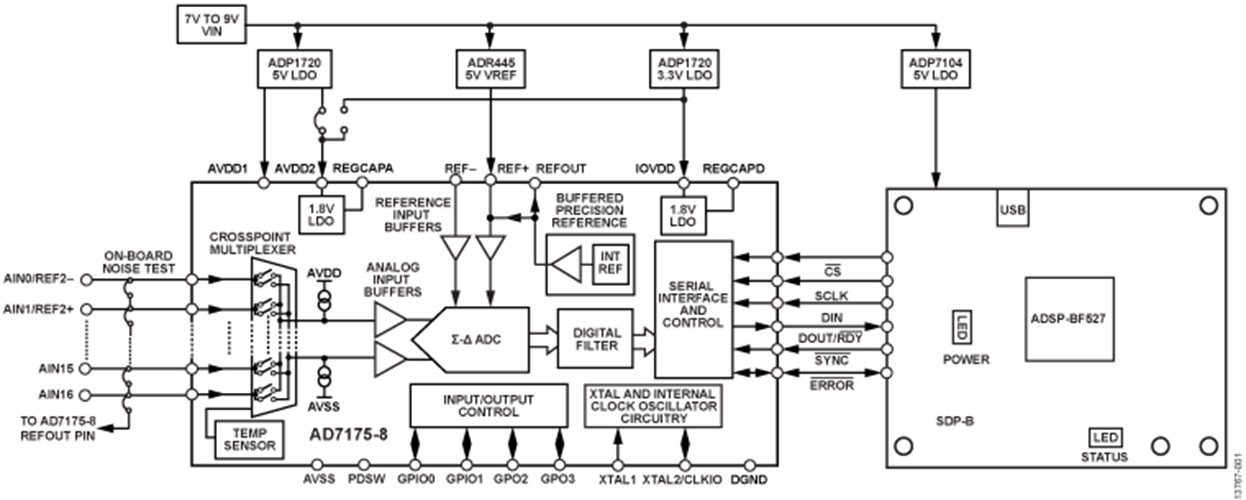

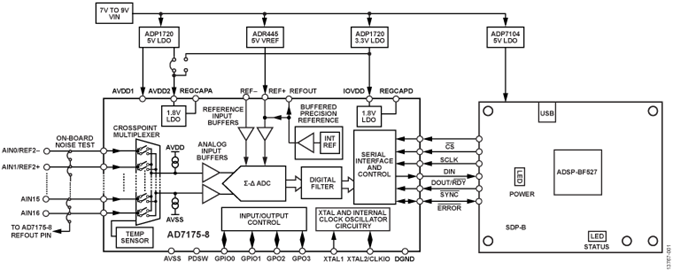

EVAL-AD7175-8SDZ評価用ボードは、24ビット250kSPSのAD7175-8 A/Dコンバータ（ADC）、アナログ入力バッファ、オンボード電源レギュレーション、アンプ評価用の外部アンプ・セクションを搭載しています。7V～9VのAC/DCアダプターは5V～3.3Vに変換され、AD7175-8とサポート・コンポーネントに供給されます。評価用ボードはSDP-Bシステム・デモンストレーション・プラットフォーム制御ボード（EVAL-SDP-CB1Z）を介してUSBポートに接続します。

AD7175-8評価用ソフトウェアは、ユーザがアクセスできるレジスター・インターフェースによってAD7175-8の機能をすべて設定し、波形グラフ、ヒストグラムやADC性能評価のための関連するノイズ解析によるdcタイム・ドメイン解析を提供します。

AD7175-8の全仕様は、製品データシートに記載されています。評価用ボードで作業する際は、ユーザーガイドUG-901と併せて製品データシートを参照してください。SDP-B制御用ボードの詳細については、アナログ・デバイセズのウェブサイトをご覧ください。

マーケット＆テクノロジー

対象となる製品

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
    • Document Type

    ソフトウェア

    評価用ソフトウェア

    ZIP
    285.72 M
    AD717x Eval+ Software (Rev. V3.3.2.3)
    Eval+ is single piece of software to aid in product selection, evaluation and debug of the AD717x. Eval+ enables customers to understand all performance trade-offs that a user or application should care about in an easy to use and understand way even without hardware. Eval+ does this by integrating a functional model of the AD717x. Customers don’t need to read pages of register information to understand and program the device as the interactive block diagram simplifies configuration and the integrated documentation pane contains all the same register information as that found in the data sheet. The Eval+ modelling functionality includes waveform and histogram plots with noise performance results, filter frequency response plots and information about the filter latency and delay. It also includes power consumption figures for the selected mode and timing information to show the impact of multiplexing channels on the AD717x.

    ACE Software

    ZIP
    1.5 MB
    ACE plug-in for Board.AD717X 1.2023.47300 [6 07 24]
    The AD717X ACE plugin includes AD7172-2, AD7172-4, AD7173-8, AD7175-2, AD7175-8, AD7176-2 and AD7177-2.The AD717X family consists of 24-/32-bit, 4-/8-/16-channel, 10/31.25/250 kSPS Σ-Δ ADCs. AD7175-2 and AD7176-2 come with 20 µs settling and the AD7177-2 comes with 100 µs settling. All ADCs, except AD7173-8 and AD7176-2, also come with true rail-to-rail buffers.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
