DC2753A
LTM8074 1.2A 降圧サイレント・スイッチャー µModule レギュレータ
トップへ
製品概要
製品概要

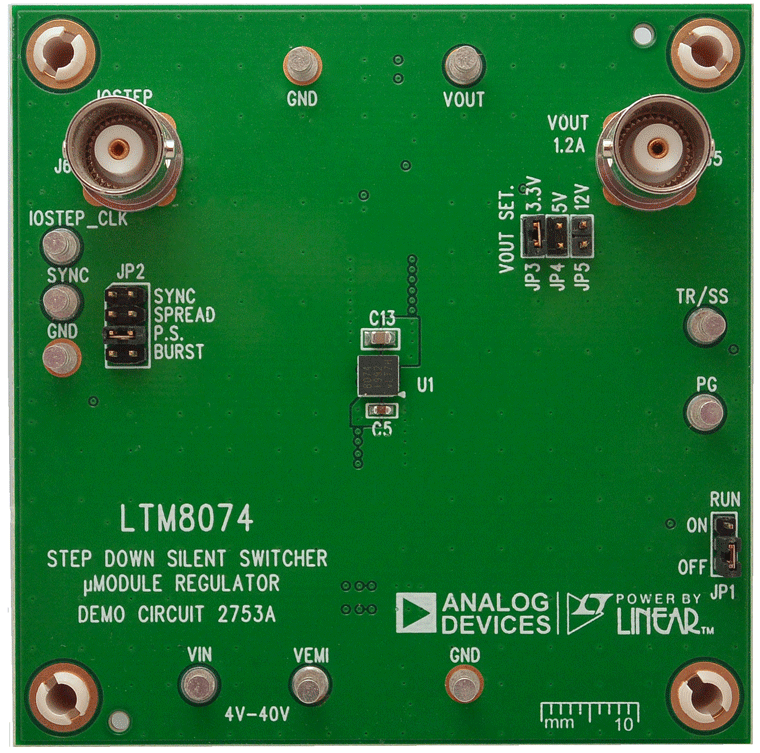

デモ回路 2753A-B では、小型の高性能・高効率降圧レギュレータである LTM8074EY µModule レギュレータがSilent Switcher®（サイレント・スイッチャ）アーキテクチャで構成されています。DC2753A は、3.4 V ～ 40 V の入力電圧範囲で動作し、最大 1.2 A の出力電流を供給することができます。出力電圧は、0.78 V ～ 15 V の範囲でプログラムできます。LTM8074EY は、すべての機能を熱強化型 4 mm × 4 mm × 1.82 mm BGA パッケージにまとめた DC/DC ポイント・オブ・ロード・レギュレータで、ほんの数個の入出力コンデンサしか必要としません。
ボードの放射 EMI 性能（EMI フィルタ付き）は図 6 と図 7 に示されています。デモ用ボードには伝導 EMI フィルタも取り付けられています。伝導 EMI フィルタを使用するには、入力を VIN ではなく VEMI に接続する必要があります。インダクタ L2 は、現在デフォルトでボード上の 0Ω ジャンパであり、EMI フィルタに追加することで、伝導放射を更に削減できます。
DC2753A.-F を使用または変更する前に、このデモ・マニュアルと併せて LTM8074 データシートを参照してください。
関連資料
-
DC2753A - Schematic2018/11/15PDF72 K
-
DC2753A -Demo Manual2018/11/02PDF876K
-
DC2753A Design File2018/11/15ZIP1 M
