DC2677A
LTC2358-18、LT6658、ADA4522-2産業用データ・アクイジション非絶縁ボード
トップへ
製品概要
製品概要

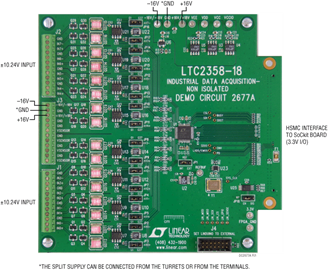

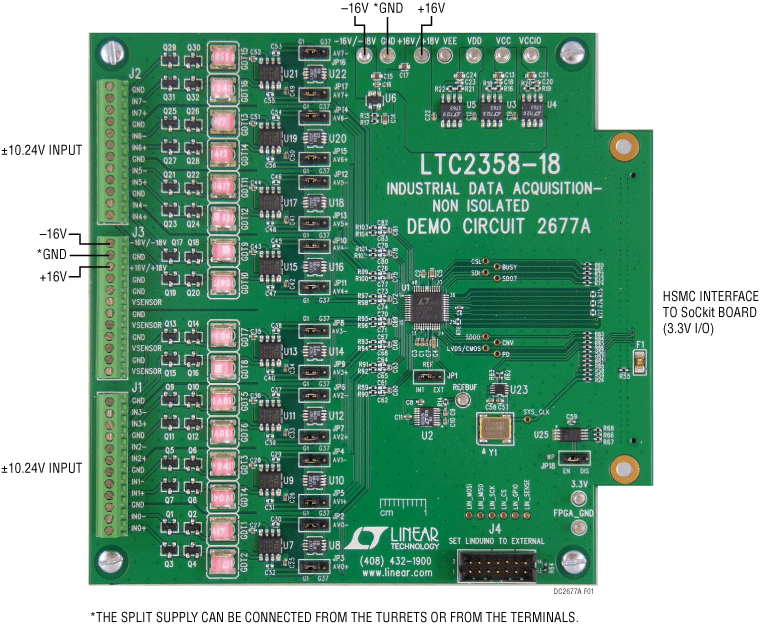

デモ回路2677AはLTC®2358-18用の堅牢な産業用データ・アクイジション・アプリケーションのリファレンス設計です。LTC2358-18は入力コモン範囲が広いため高電圧計測が可能ですが、DC2677Aでは最大400Vの連続入力保護が可能な入力保護が実装されます。サージに対する保護を提供するガス放電管と組み合わせることで、DC2677Aは極度の過負荷にも耐えることができます。
このリファレンス設計には、LTC2358-18 SAR ADC、ADA4522-2デュアル・ゼロドリフト・オペアンプ、LT6658デュアル出力、センサー励起用の高電流リファレンスが含まれています。
デジタル・インターフェースはHSMC（高速メザニン・コネクタ）で、これはAltera Cyclone V SoCkitと、3.3V CMOS I/Oをサポートするその他のAltera FPGA評価用ボードと互換性があります。
関連資料
-
DC2677A - Schematic2018/06/29PDF174 K
-
DC2677A - Demo Manual2018/06/29PDF1 M
-
DC2677A - Design Files2018/06/29ZIP4 M
