ADPL20502EVKIT

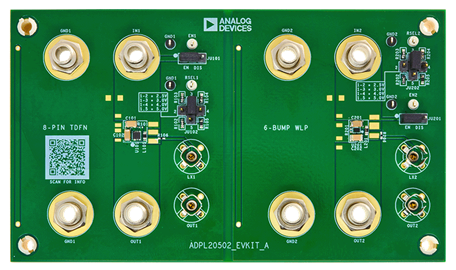

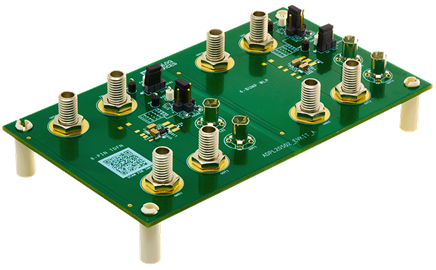

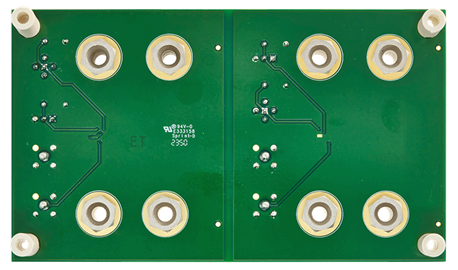

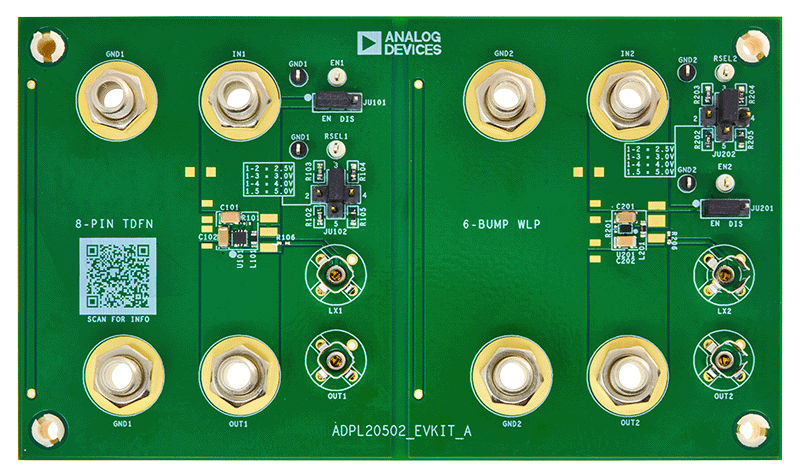

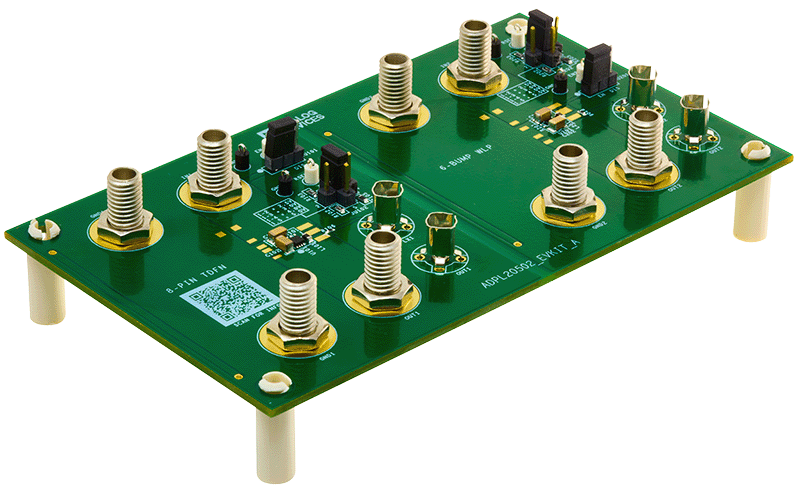

TDFNおよびWLPパッケージに収められたADPL20502コンバータの評価用ボード
トップへ
製品概要
機能と利点
- WLPおよびTDFNパッケージに収められたADPL20502の性能を評価
- 入力電圧範囲：600mV～5.5V
- 出力電圧：2.3V～5.5Vの範囲内で設定可能
- 出力電流：最大1A
- 実績のある2層、1オンス銅PCBレイアウト
- 小型のソリューション・サイズを実証
- 完全実装済みおよび試験済み
製品概要
ADPL20502評価用ボードは、TDFNパッケージとWLPパッケージの両方でADPL20502 ICを評価します。ADPL20502は、短絡保護とTrue ShutdownTM機構を備えた、入力電圧600mV～5.5Vの2A昇圧コンバータです。この評価用ボードは、負荷に応じて600mV～5.5Vの入力範囲で動作し、3kΩの負荷での起動電圧は0.9V（代表値）です。この評価用ボードは、2.3V～5.5Vの抵抗設定可能な出力電圧を提供します。出力電圧の設定については、ADPL20502のデータシートを参照してください。この評価用ボードは、互いに電気的に分離されたTDFNパッケージとWLPパッケージを備えた2つのアプリケーション回路で構成されています。
はじめに
- ADPL20502EVKIT#評価用ボード
- 5.5V、3A DC電源
- 1Aの電子負荷に対応
- デジタル・マルチメータ（DMM）
