TMCM-1630

最終販売

TMCM-1630

製品セレクション・テーブル
製品モデル
1
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

Electrical data

  • Supply voltage: +24V DC or +48V DC nominal (+15 to +55V DC max.)
  • Motor current: up to 10A RMS (programmable) peak

Integrated motion controller

  • High performance ARM Cortex™-M3 microcontroller for system control and communication protocol handling

Integrated motor driver

  • High performance integrated pre-driver (TMC603A)
  • High-efficient operation, low power dissipation (MOSFETs with low RDS(ON))
  • Dynamic current control
  • Integrated protection
  • On the fly alteration of motion parameters (e.g. position, velocity, acceleration)

Interfaces

  • Two standard assembly options:

    • RS232 and CAN (2.0B up to 1Mbit/s)
    • RS485 and USB (High-speed 12Mbit/s)

  • 2 analogue and 2 digital inputs
  • 3 open drain outputs

Motor type

  • Block commutated 3 phase BLDC motors with optional hall sensors / optional encoder
  • Motor power from a few Watts to nearly 500W
  • Motor velocity up to 100,000 RPM (electrical field)
  • Common supply voltages of 12V DC, 24V DC, 36V DC and 48V DC supported
  • Coil current up to 10A peak

Software

  • TMCL™ stand-alone operation or remote controlled operation
  • TMCL™ program memory (non volatile) for up to 2048 TMCL™ commands
  • TMCL™ PC-based application development software TMCL-IDE and TMCL-BLDC available for free
  • CANopenTM: for CANopenTM support please consider using the TMCM-1633

Other

  • Two double-row 2.54mm connectors
  • ROHS compliant
  • Size: 50x92.5mm²

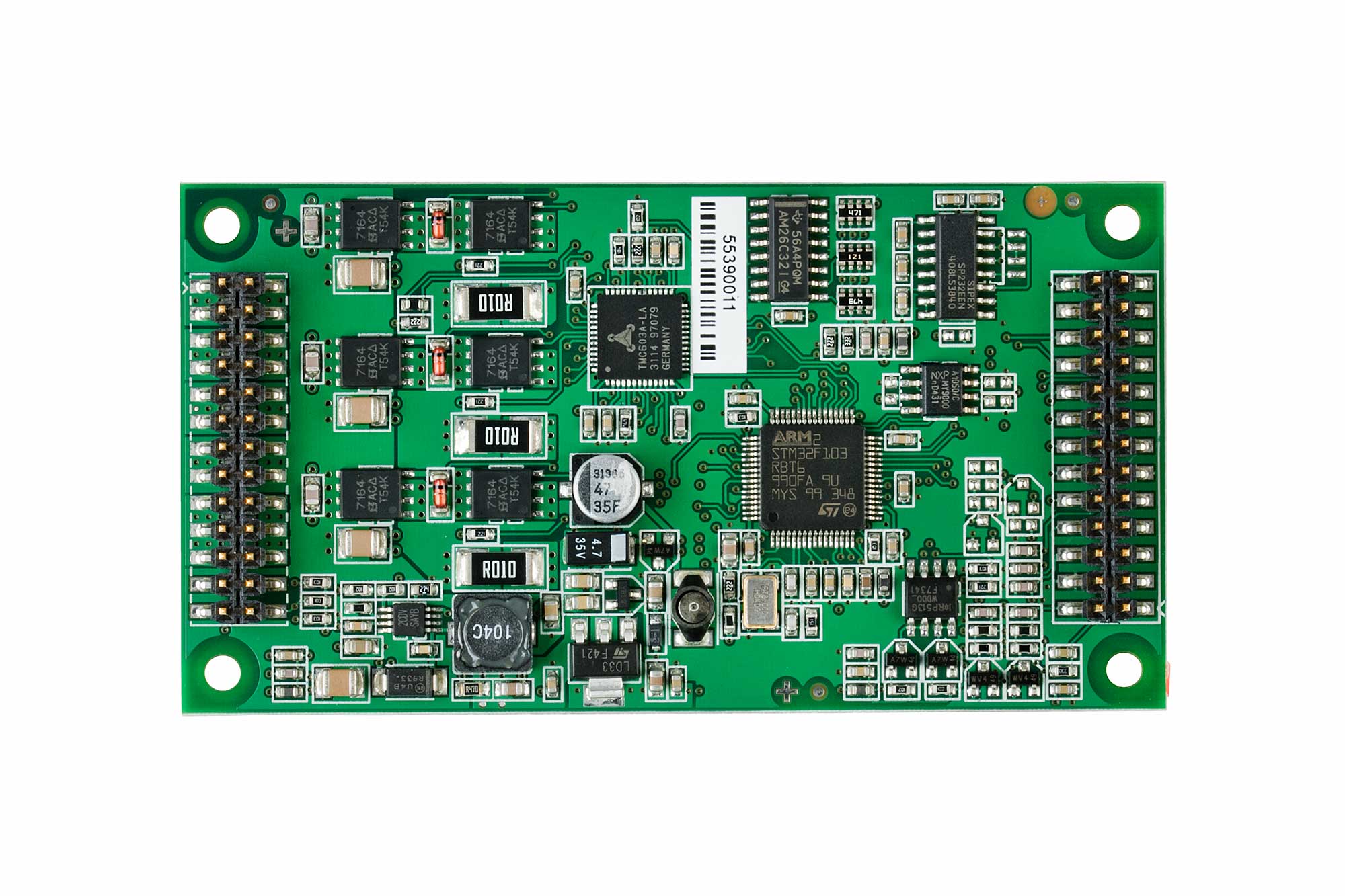

TMCM-1630
TMCM-1630
tmcm-1630 tmcm-1630_blockdiagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

ユーザ・ガイド 1

ソフトウェア・マニュアル 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
単軸ブラシレスDC（BLDC）モジュール 1
TMCM-1633
製造中 Servo drive for 3-phase BLDC motors 14.5 to 50V, 10A, with CAN and RS232 Interface
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

3Dデザイン・モデル 1

評価用キット

eval board
schematic 1
BB-163X

Evaluation Board for BB-163X

今すぐ購入 詳細を表示

機能と利点

Applications
  • Baseboard / Evaluation board for TMCM-1630 and TMCM-1633
Electrical Data
  • Supply voltage: +24V DC or +48V DC nominal (+12 to +55V DC max.)
  • Motor current: up to 10A RMS peak
Interfaces
  • The interface connectors refer to the assembly options of the TMCM-163x:
    • RS232
    • CAN (2.0B up to 1Mbit/s)
    • RS485
    • USB (High-speed 12Mbit/s)
    The baseboard integrates all communication connectors. There are no assembly options. Please note: Functionality of communication interfaces depends on assembly options of TMCM-163x
Other
  • Separate connectors for interfaces, encoder, power supply, motor, and hall sensors
  • Potentiometers for analog inputs plus push-button for digital input (function depending on firmware)
  • ROHS compliant
  • Size: 120x90mm2
  • Accessibility

製品詳細

The baseboard BB-163x allows to build a ready to use BLDC motor driver unit using the TMCM-1630 driver module or the TMCM-1633 driver module. It integrates velocity and torque (via current) control as well as a hall sensor based positioning mode. The position resolution depends on the motor, i.e. a standard 8 pole motor gives a motor axis resolution of 15 degrees.

The module can be used in stand alone operation or it can be remotely controlled via RS232, CAN, RS485 or USB (depending on the used module). All important signals and the power supply lines can be connected easily. For motor, power supply and hall sensors screw terminals are available and for the host interface dedicated connectors. The baseboard has two potentiometers to adjust torque and velocity. An incremental encoder can be attached at an 10-pin header connector.

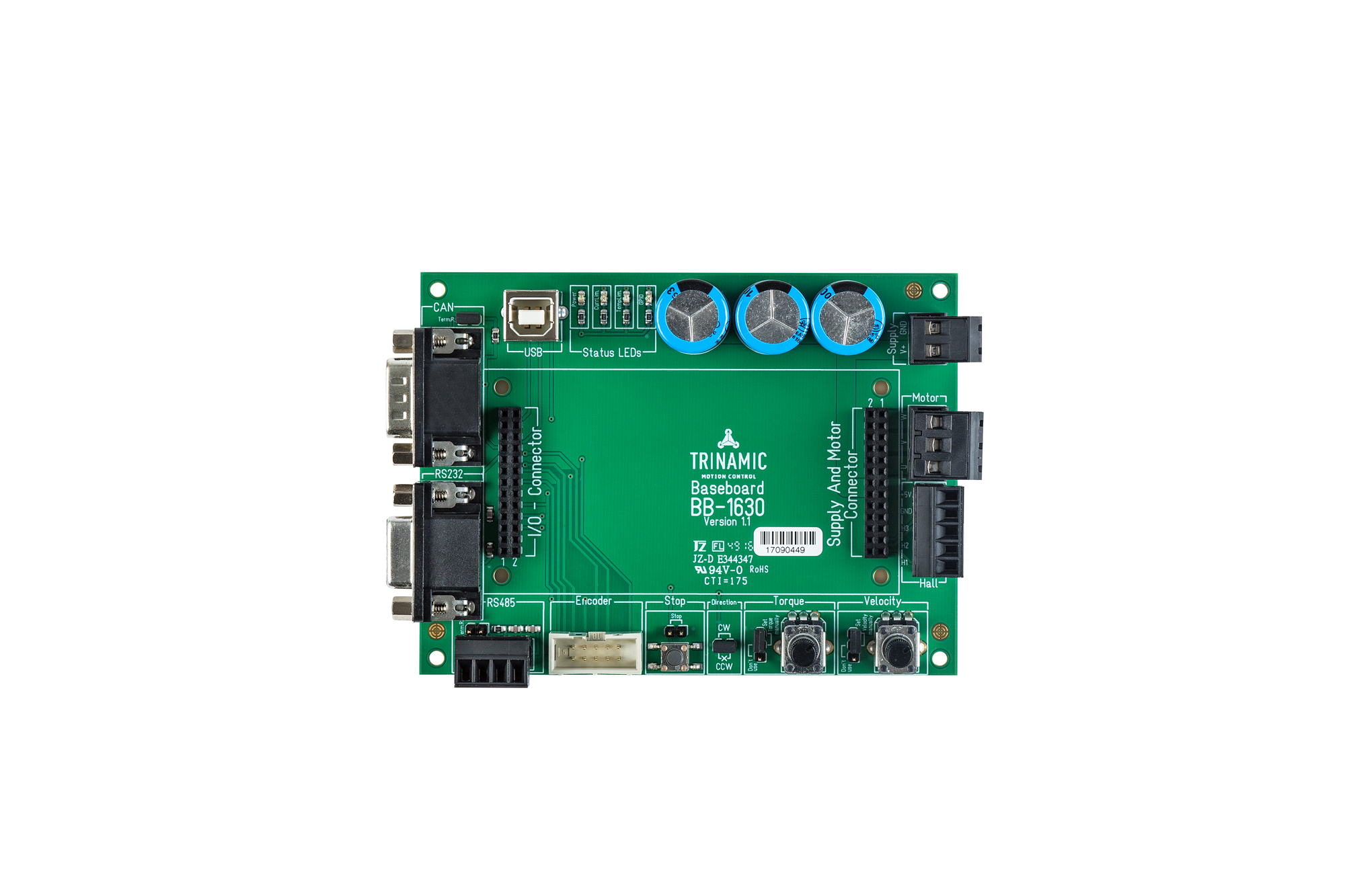

BB-163X
Evaluation Board for BB-163X
bb-1630
