MAX9967
MAX9967
製造中35mA負荷付き、デュアル、低電力、500Mbps ATEドライバ/コンパレータ
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$76.74
Viewing:
製品の詳細

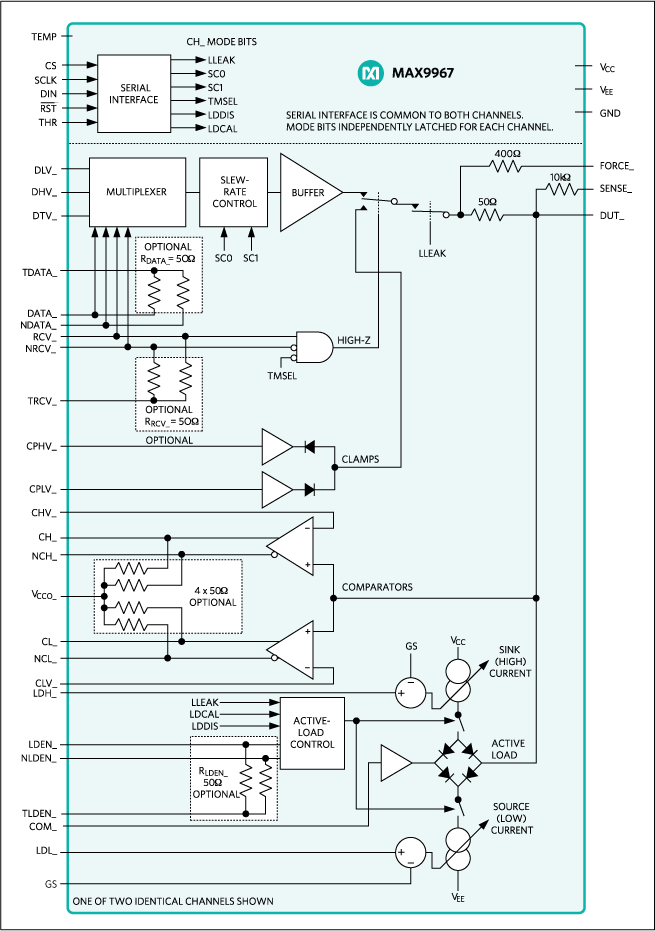

MAX9967は、デュアル、低電力、高速、ピンエレクトロニクスドライバ/コンパレータ/負荷(DCL) ICで、チャネルごとに3レベルピンドライバ、デュアルコンパレータ、可変クランプ、およびアクティブ負荷を内蔵しています。このドライバは広い電圧範囲と高速動作が特長で、ハイインピーダンスおよびアクティブ終端(第3レベルドライブ)モードを備え、低電圧振幅においても高いリニアリティを維持します。デュアルコンパレータは、幅広い入力状態にわたって小さいばらつき(タイミング変動)を実現しています。デバイスがハイインピーダンスレシーバとして構成されている場合は、クランプが被測定デバイス(DUT)の高速波形のダンピングを行います。プログラマブルな負荷は最大35mAのソースおよびシンク電流を供給します。この負荷によって、高出力インピーダンスデバイスの接触/導通試験、IOH/IOLの高速パラメータ試験、およびプルアップが容易になります。
MAX9967Aはドライバに対して高いマッチングの利得とオフセット、コンパレータとアクティブ負荷に対して高マッチングのオフセットを備えているため、コストを重視するシステムでリファレンスレベルを複数チャネルで共有することができます。チャネルごとに独立したリファレンスレベルを内蔵するシステムの設計にはMAX9967Bを使用します。
MAX9967は、オプションの内蔵終端抵抗付きの高速、差動制御入力を備え、ECL、LVPECL、LVDS、およびGTLに対応します。コンパレータに対してはECL/LVPECL、またはオプションの内蔵プルアップ抵抗付きのフレキシブルなオープンコレクタ出力を使用することができます。これらの機能によって、回路ボード上のディスクリート部品の点数が大幅に削減されます。
3線式、低電圧、CMOS対応シリアルインタフェースを通じて、MAX9967の低リーク、スルーレート制限、およびトライステート/終端動作構成を設定します。
MAX9967の動作範囲は-1.5V~+6.5Vで、チャネル当りの電力損失はわずか1.15Wです。このデバイスは、14mm x 14mmボディ、0.5mmピッチの100ピンTQFPパッケージで提供されます。パッケージ上面の8mm x 8mmのエクスポーズドダイパッドによって、放熱が効率化されます。このデバイスは、+70℃~+100℃の内蔵ダイ温度範囲での動作が保証され、ダイ温度モニタ出力を備えています。
アプリケーション
- コモディティメモリATE
- 低コストミックスドシグナル/システムオンチップATE
- PCIまたはVXIプログラム可能なデジタル装置
ドキュメント
データシート 2
デザイン・ノート 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX9967BRCCQ+D | 100-TQFP_EP-14X14X1.0 | ||
MAX9967BRCCQ+TD | 100-TQFP_EP-14X14X1.0 |
