MAX49925

新規設計に推奨

広い正負検出範囲を備えた双方向の電流検出アンプ、高速PWM除去

データシート (Rev. 2)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$1.22
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • AEC-Q100認定済み（FMEDAを利用可能）
  • 高速PWMエッジ回復：500ns（500V/μs以上のPWMエッジから）
  • DC CMRR除去：140dB
  • 入力電圧範囲：-40V～+76V
  • 保護耐性：-42V～+80V
  • -3dB帯域幅：300kHz
  • 選択可能なゲイン・オプション：10V/V、20V/V、50V/V、100V/V
  • 入力オフセット電圧：5μV（代表値）
  • ゲイン誤差：±0.3%（最大）
  • レールtoレール出力
  • サイドウェッタブル・フランク採用の3mm x 3mm 10ピンTDFN
  • 温度範囲：-40°C～+125°C（オートモーティブ・グレード2）
MAX49925
広い正負検出範囲を備えた双方向の電流検出アンプ、高速PWM除去

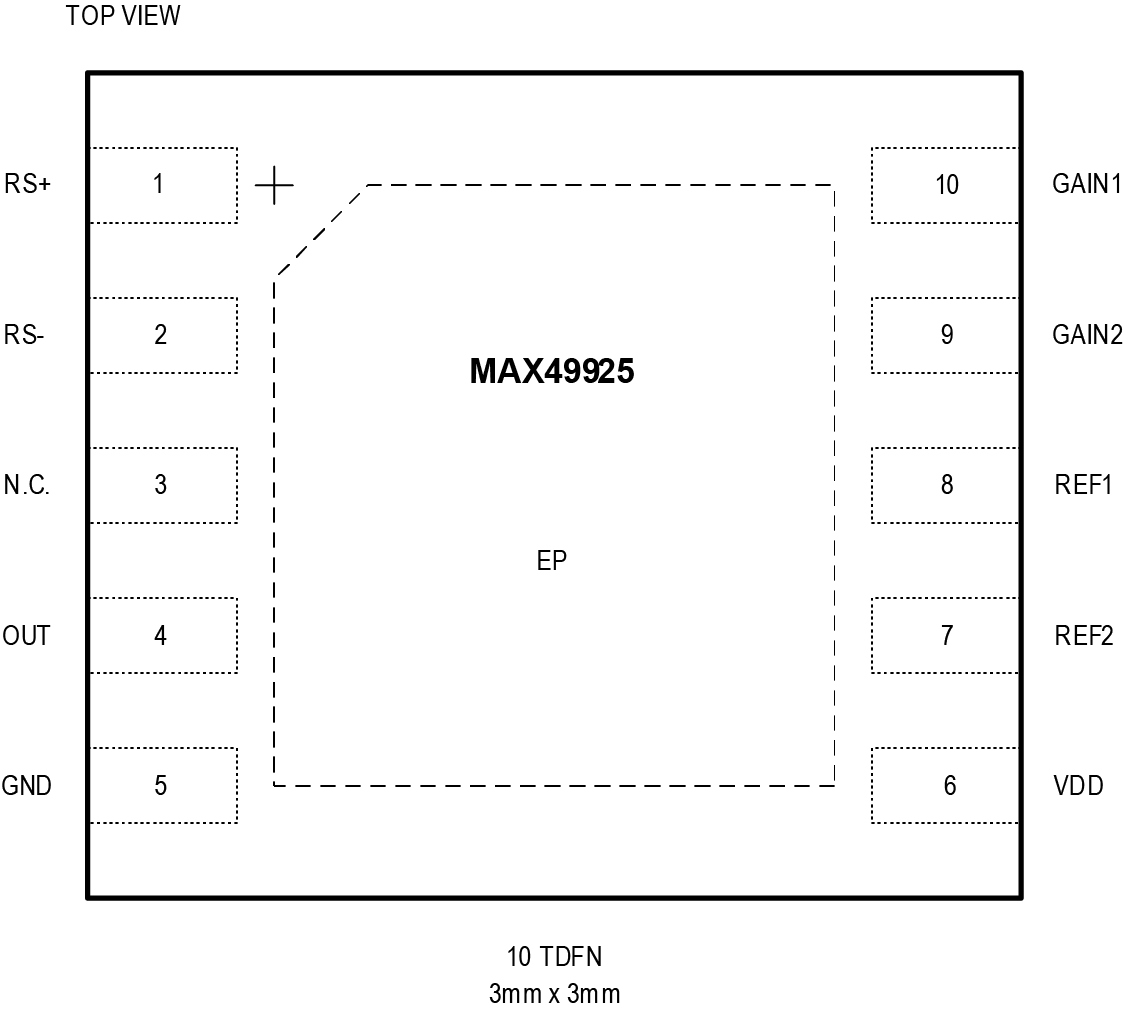

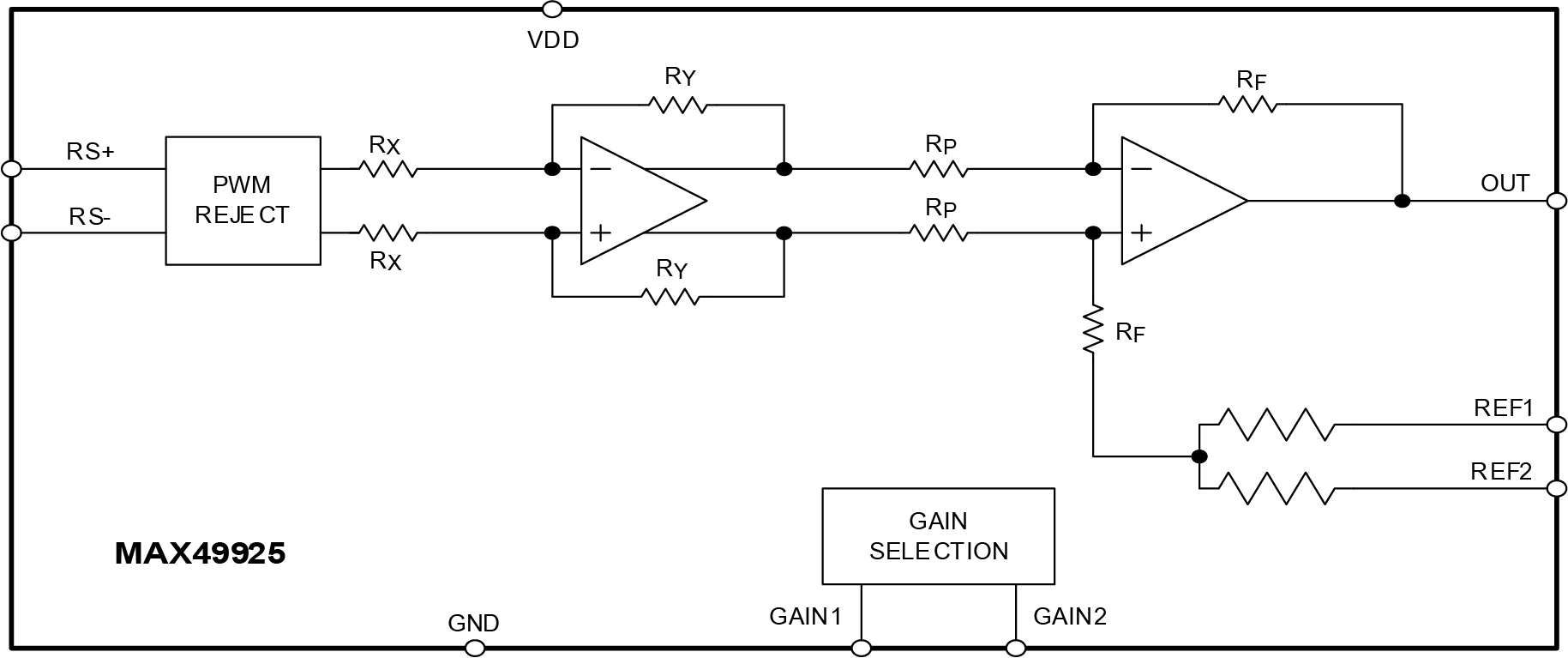

MAX49925 Simplified Block Diagram MAX49925 Typical Application Circuit MAX49925 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • MAX49925

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
MAX49925EVKIT

MAX49925の評価用キット

今すぐ購入 詳細を表示

機能と利点

  • 選択可能なゲイン・オプション：10V/V、20V/V、50V/V、100V/V
  • 入力オフセット電圧：5μV（代表値）
  • ゲイン誤差：±0.3%（最大）（薄膜の場合は約0.25%）
  • 入力コモンモード電圧範囲：-0.3V～+65V
  • 温度範囲：-40°C～+125°C
  • サイドウェッタブル・フランク採用の3mm x 3mm 10ピンTDFN
  • 実績のある2インチ x 2インチ、2層の2オンス銅PCBレイアウト
  • 小型のソリューション・サイズを実証
  • 組み立てとテストが完了済み

製品詳細

MAX49925評価用キット（EVキット）は、サーボ・モータ制御やソレノイド・ドライブといったPWMアプリケーション向けの高精度、高電圧、双方向電流検出アンプであるMAX49925の機能を実証します。このキットは、組み立てが完了したテスト済みの回路です。MAX49925は、48V以下のBLDCインダクション・モータ・アプリケーション（ロボティクスなど）のほか、ピックアンドプレース・マシンや3Dプリンタなどのサーボ・モータ制御システムに最適です。MAX49925は-42V～+80Vの広範な保護耐性を備え、逆バッテリや高電圧スパイクからの保護を提供します。また、必要なTVSが小さくて済むため、システム・レベルでの部品表の複雑さを低減することができます。MAX49925 EVキットは2インチ x 2インチPCBを採用し、-40°C～+125°Cのオートモーティブ温度範囲で動作します。このEVキットでは、Gain1ピンとGain2ピンの組み合わせにより、4つのゲイン・オプション（10V/V、20V/V、50V/V、100V/V）で10ピンTDFNパッケージのMAX49925の動作を確認できます。
MAX49925EVKIT
MAX49925の評価用キット
MAX49925 EV Kit Board Image
