MAX44281

新規設計に推奨

超小型、超薄型、4ピンオペアンプ

業界最小、最薄オペアンプ(0.9mm x 0.9mm x 0.5mm)

データシート (Rev. 4) 製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$0.98
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 4ピンのアンプによって基板スペースを節約
    • 4ピン薄型WLPパッケージ(0.85mm × 0.85mm)
    • 3つの利得バージョンを提供
      • 1V/V (MAX44281O)
      • 2V/V (MAX44281V)
      • 10V/V (MAX44281U)
  • 高精度仕様によってほとんどの高精度アプリケーションに対応
    • 低入力オフセット電圧：100µV
    • レール・ツー・レール出力
    • 入力バイアス電流：10pA
    • GBW：15MHz
  • 低消費電力によってポータブルアプリケーションのバッテリ寿命を延長
    • 消費電流：700µA
    • VDDを介したシャットダウン入力
    • 電源範囲：1.8V～5.5V
MAX44281
超小型、超薄型、4ピンオペアンプ

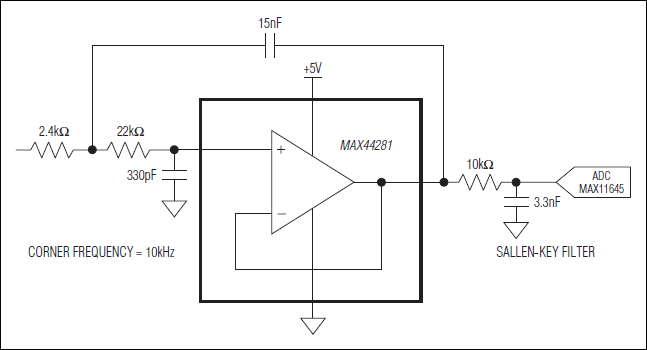

MAX44281：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • MAX44281O
  • MAX44281U
  • MAX44281V

SPICEモデル 3

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

MAX44281VEVKIT

MAX44281Vの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 複数のオペアンプ構成に対応
  • 部品パッドによるサレンキー型フィルタを実装可能
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX44281Vの評価キット(EVキット)は、4ピンウェハレベルパッケージ(WLP)に封止された業界初のオペアンプであるMAX44281Vを評価するための実証済みデザインを提供します。このデバイスは、利得(AV)が+2V/Vの非反転アンプとして提供されます。
このEVキットには、MAX44281VANS+が実装されています。

アプリケーション

  • 3G/4G携帯電話
  • バッテリ駆動機器
  • 汎用信号処理
  • ノートブック
  • ポータブル医療機器
  • センサインタフェース
  • トランスインピーダンスアンプ

MAX44281UEVKIT

MAX44281の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 複数のオペアンプ構成に対応
  • 部品パッドによるサレンキー型フィルタを実装可能
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX44281Uの評価キット(EVキット)は、4ピンウェハレベルパッケージ(WLP)に封止された業界初のオペアンプであるMAX44281Uを評価するための実証済みデザインを提供します。このデバイスは、利得(AV)が+10V/Vの非反転アンプとして提供されます。
このEVキットには、MAX44281UANS+が実装されています。

アプリケーション

  • 3G/4G携帯電話
  • バッテリ駆動機器
  • 汎用信号処理
  • ノートブック
  • ポータブル医療機器
  • センサインタフェース
  • トランスインピーダンスアンプ

MAX44281OEVKIT

MAX44281Oの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 複数のオペアンプ構成に対応
  • 部品パッドによるサレンキー型フィルタを実装可能
  • 使いやすい部品に対応
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX44281Oの評価キット(EVキット)は、4ピンウェハレベルパッケージ(WLP)に封止された業界初のオペアンプであるMAX44281Oを評価するための実証済みデザインを提供します。このデバイスは、利得(AV)が+1V/Vの非反転アンプとして提供されます。
このEVキットには、MAX44281OANS+が実装されています。

アプリケーション

  • 3G/4G携帯電話
  • バッテリ駆動機器
  • 汎用信号処理
  • ノートブック
  • ポータブル医療機器
  • センサインタフェース
  • トランスインピーダンスアンプ
MAX44281VEVKIT
MAX44281Vの評価キット
MAX44281UEVKIT
MAX44281の評価キット
MAX44281OEVKIT
MAX44281Oの評価キット
