MAX38902E

製造中

14µVRMS低ノイズ500mA LDOリニアレギュレータ

14µVRMS、低ノイズ、低ドロップアウト、500mAリニアレギュレータ、2mm x 2mmのTDFNパッケージ

データシート (Rev. 1) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$0.79
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 柔軟な動作範囲を提供
    • 入力電圧範囲：1.7V～5.5V
    • 出力電圧範囲：0.8V～5.0V
    • 出力電流：500mA (max)
    • ドロップアウト：100mV (max、500mA負荷時、3.6VIN)
    • シャットダウン消費電流：0.1µA以下
  • ノイズを低減し精度を向上
    • 出力ノイズ：14µVRMS (10Hz～100kHz)
    • 動作消費電流：600µA
    • PSRR：45dB (100kHz時)
    • DC精度：±1% (全負荷、ライン、および温度範囲)
  • 簡便な使用と堅牢な保護を実現
    • COUT：4µF (min)
    • 設定可能なソフトスタートレート
    • 過電流および過熱保護
    • 出力-入力逆方向電流保護
    • アクティブローPOK出力
  • サイズを小型化、信頼性を向上
    • 8ピンTDFNパッケージ(2mm × 2mm)
    • 動作温度：-40℃～125℃
MAX38902E
14µVRMS低ノイズ500mA LDOリニアレギュレータ

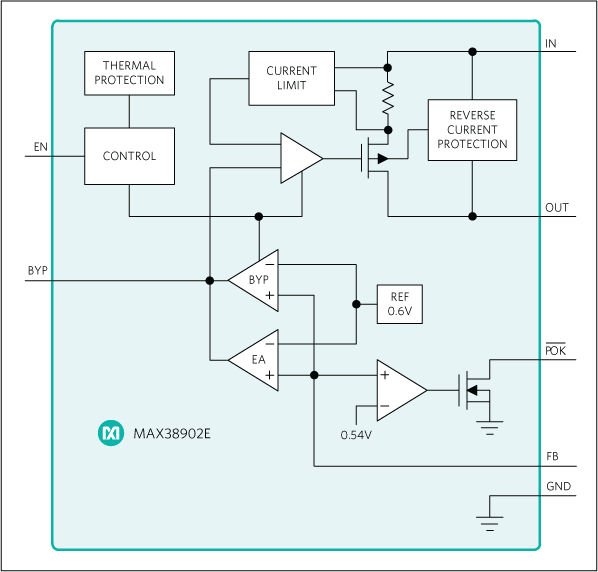

MAX38902E：簡易ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • MAX38902B
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

MAX38902EEVKIT

MAX38902Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 8ピンTDFN (2mm × 2mm)のMAX38902E ICを評価
  • 入力範囲：1.7V～5.5V
  • 抵抗で設定可能な出力電圧：0.8V～5.0V
  • 出力電流：最大500mA
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションサイズを実証
  • 完全実装および試験済み

製品詳細

MAX38902Eの評価キット(EVキット)は、MAX38902E ICを評価します。MAX38902Eは、TDFNパッケージに封止された低ノイズリニアレギュレータです。MAX38902EのEVキットは1.7V～5.5Vの入力範囲で動作し、0.8V～5.0Vの範囲の任意の出力電圧を提供し、最大500mAの電流を供給します。

このEVキットには、MAX38902EATA+が実装されています。

アプリケーション

  • オーディオシステム
  • 通信回路
  • 高分解能データ収集システム
MAX38902EEVKIT
MAX38902Eの評価キット
