MAX25301B

製造中

1A車載低ノイズLDOリニア・レギュレータ

低7µVRMSノイズ1A LDO

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$0.68
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：1.7V～5.5V
  • 可変出力電圧：0.6V～5.3V
  • 出力ノイズ：7µVRMS (10Hz～100kHz)
  • 動作消費電流：1200µA
  • PSRR：70dB (10kHz時)
  • 出力電流：最大1A
  • DC精度：±1% (全負荷、ライン、および温度範囲)
  • ドロップアウト：100mV (max、1A負荷時)
  • シャットダウン消費電流：1µA以下
  • 安定出力容量：4µF (min)
  • プログラム可能なソフトスタート・レート
  • 過電流および過熱保護
  • 出力-入力間逆方向電流保護
  • パワーOK出力
  • 10ピンTDFNパッケージ(3mm × 3mm)
  • AEC-Q100
  • 動作温度：-40℃～125℃
MAX25301B
1A車載低ノイズLDOリニア・レギュレータ

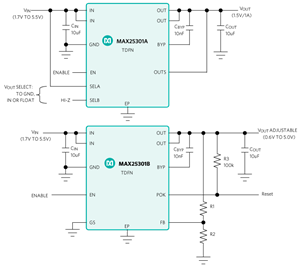

MAX25301A/MAX25301B Simplified Block Diagram MAX25301A/MAX25301B Simplified Functional Diagram MAX25301B Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX25301EVKIT

MAX25301A/MAX25301Bの評価キット

今すぐ購入 詳細を表示

機能と利点

  • 10ピンTDFNパッケージ(3mm × 3mm)のMAX25301A/MAX25301B ICを評価
  • 入力範囲：1.7V～5.5V
  • 抵抗で設定可能な出力電圧：0.6V～5.3V (MAX25301B、ボード上に実装、出力は3.3Vに設定)
  • ジャンパで設定可能な出力電圧：1.2V～5.0V (MAX25301A、ICを交換)
  • 出力電流：最大1A
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品詳細

MAX25301の評価用キット(EVキット)は、低ノイズ・リニア電圧レギュレータのMAX25301A/MAX25301B ICファミリを評価します。このEVキットは1.7V～5.5Vの入力範囲で動作し、0.6V～5.3Vの任意の出力電圧範囲を提供し、最大1Aの電流を供給します。このEVキットにはMAX25301BATB/V+が実装されています。

アプリケーション

  • オーディオシステム
  • 車載用電子機器
  • 高分解能データ収集システム
MAX25301EVKIT
MAX25301A/MAX25301Bの評価キット
