MAX2059

製造中止

1700MHz～2200MHz、高リニアリティ、ループバックミキサ内蔵、SPI制御DVGA

56dBのSPI™制御ダイナミックレンジを備え、GSM/EDGEスペクトルマスク要件に完全準拠した、高性能RF DVGA

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 1
1Ku当たりの価格: 価格は未定

Viewing:

製品の詳細

出力IP3：+31.8dBm (typ)
+18.4dBm (typ)の出力1dB圧縮ポイント
RF周波数範囲：1700MHz～2200MHz
RF周波数範囲：700MHz～1200MHz (MAX2058)
小信号利得：10.9dB (typ)
2つの独立した5ビット、ディジタルアッテネータ段を内蔵し、1dBステップで56dBの総合利得制御範囲を実現
3線式SPI™/MICROWIRE™対応
Tx/Rxの自己診断用にループバックミキサを内蔵
+5Vの単一電源動作
外付け電流設定抵抗器でスケーラブルなデバイスパワー
鉛フリーパッケージで提供

製品モデル: 1
1Ku当たりの価格: 価格は未定

ドキュメント

データシート 2

MAX2059: 1700MHz to 2200MHz, High-Linearity, SPI-Controlled DVGA with Integrated Loopback Mixer Data Sheet (Rev.0) 08/01/2006

MAX2059: 1700MHz～2200MHz、高リニアリティ、ループバックミキサ内蔵、SPI制御DVGA Data Sheet (Rev.0) 12/12/2006

技術記事 2

IP3の謎を解く 03/11/2013

RFおよびミックスドシグナルPCBレイアウトの一般的ガイドライン 02/02/2012

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX2059ETL+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

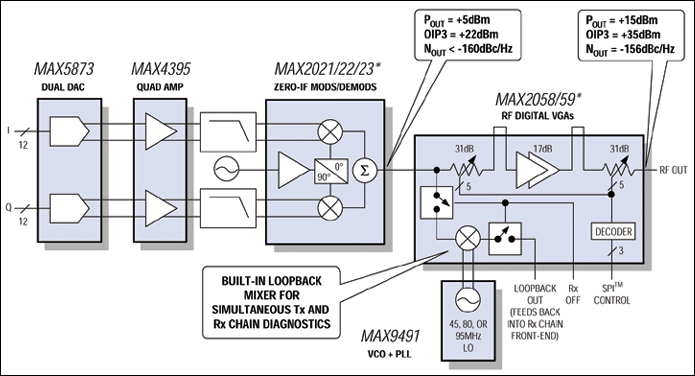

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
I/Q復調器 3
MAX2021	製造中	高ダイナミックレンジ、ダイレクトアップ/ダウンコンバージョン、650MHz～1200MHz直交変調器/復調器
MAX2022	製造中	高ダイナミックレンジ、ダイレクトアップ/ダウンコンバージョン1500MHz～3000MHz直交変調器/復調器
MAX2023	製造中	高ダイナミックレンジ、ダイレクトアップ/ダウン変換1500MHz～2500MHz直交変調/復調器
アナログ制御可変ゲイン・アンプ（VGA） 2
MAX2057	製造中	アナログ利得制御付き、1300MHz～2700MHz可変利得アンプ

MAX2056	製造中	アナログ利得制御付き、800MHz～1000MHz可変利得アンプ
デジタル制御VGA 3
MAX2027	製造中	IFディジタ制御可変利得アンプ
MAX2055	製造中	デジタル制御、可変利得、差動ADCドライバ/アンプ
MAX2058	製造中	700MHz～1200MHz、高リニアリティ、ループバックミキサ内蔵、SPI制御DVGA
ビデオオペアンプ 1
MAX4395	製造中	超小型、低コスト、85MHzオペアンプ、レイルトゥレイル出力およびディセーブル付
フラクショナル N PLL 1
MAX9491	製造中	出荷時設定可能な、シングルPLLクロック発生器
高速高精度D/Aコンバータ 1
MAX5873	製造中	CMOS入力、12ビット、200Msps、高ダイナミック性能、デュアルDAC
