LTM4650-1

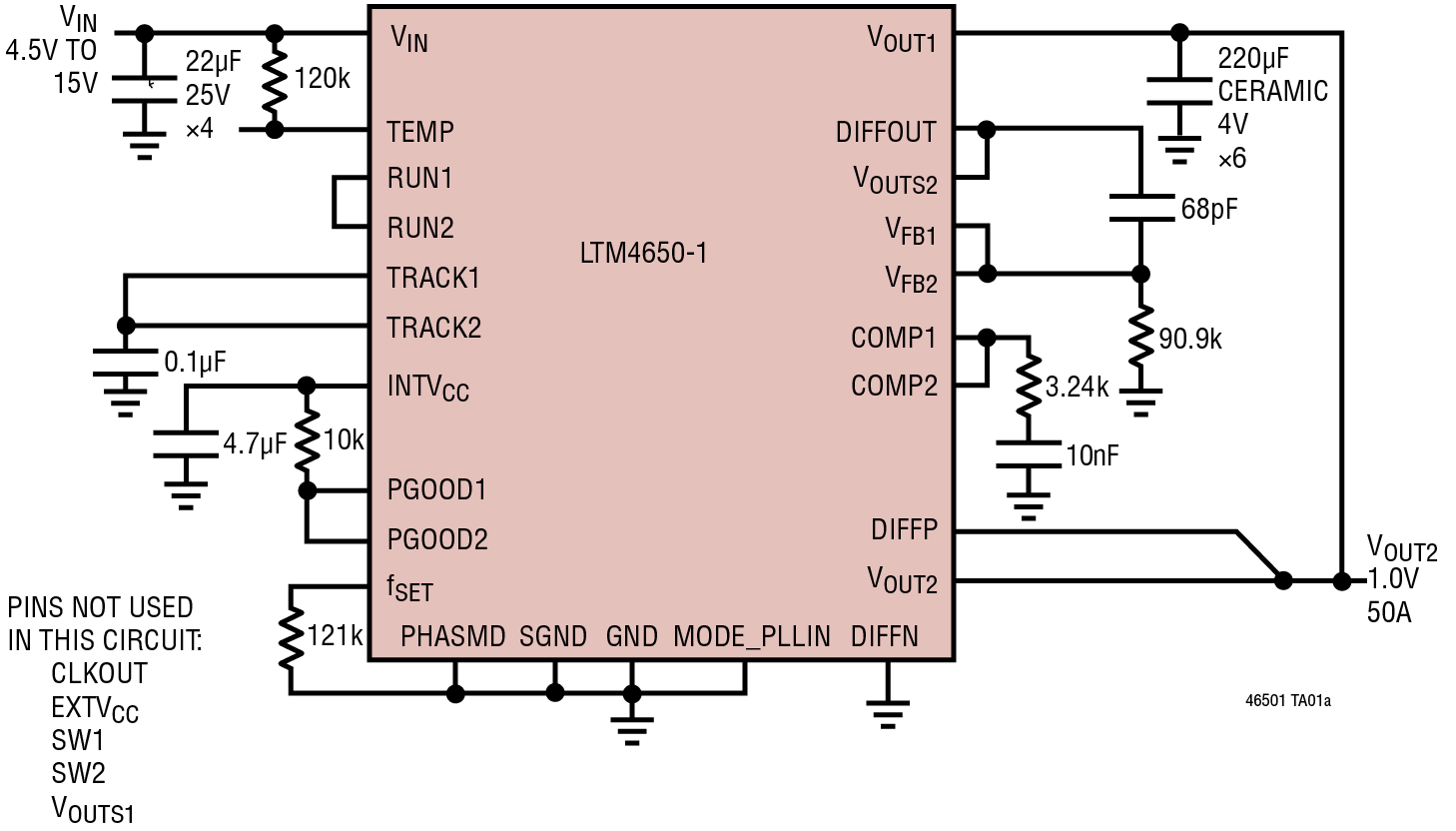

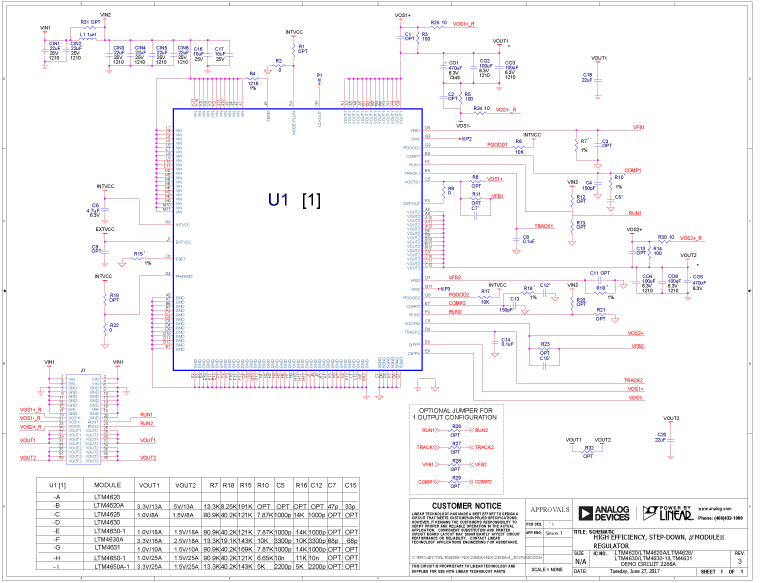

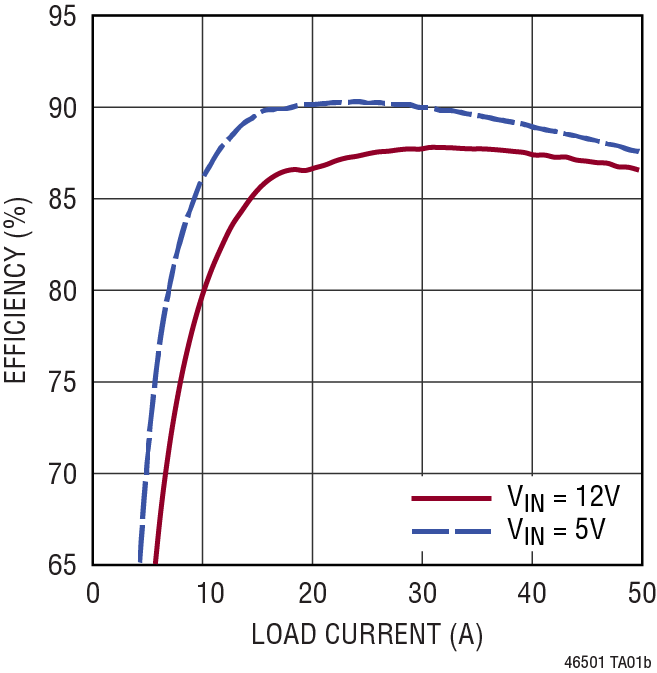

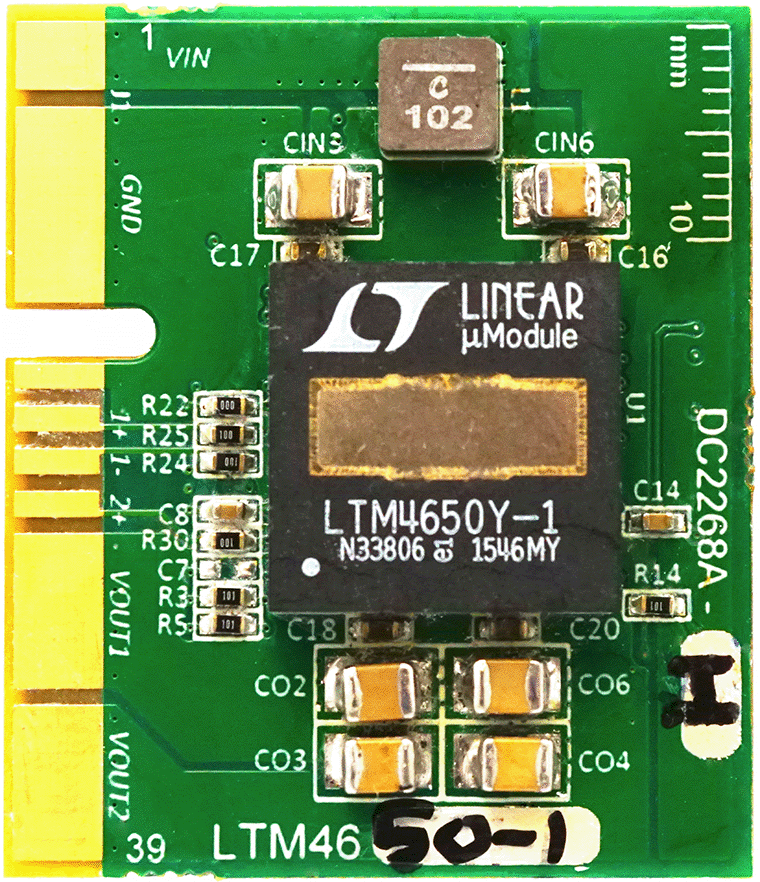

デモ回路2268A-Hは、コンパクトな1.5インチ × 1.2インチPCB上の高効率、高密度のデュアル25A、スイッチ・モード・ステップダウン電源です。LTM4650-1 µModule^®レギュレータを搭載しています。入力電圧は4.5V～15Vです。出力電圧は0.6V～1.8Vでプログラマブルです。DC2268A-Hは、最大25Aを各チャンネルに供給できます。データシートに説明されているように、特定のV_IN、V_OUTおよび熱条件では出力電流のディレーティングが必要です。ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、抵抗ジャンパ（R1/R2）は、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード^®動作を選択します。単一の50A出力ソリューションにおいて、オプションのジャンパ抵抗を使用して2つの出力を並列接続できます。このボードでは、TRACK/SSピンを通じて出力をどのように上昇および下降するかをプログラミングできます。負荷ポイントでの出力電圧レギュレーションを改善するために、リモート出力電圧検出を利用できます。オプションの入力インダクタL1は、ノイズに敏感なアプリケーションのEMIノイズを低減します。DC2268Aは、エッジ・コネクタに挿入して、テストやデバッグを簡単に実施できます。コンパクトな16mm × 16mm × 5.01mmのBGAパッケージに収まったLTM4650-1の機能と可用性は、様々な高密度ポイント・オブ・ロード・レギュレーション・アプリケーションに最適です。DC2268A-Hを使用または変更する前に、このデモ・マニュアルと併せてLTM4650-1データシートを参照してください。

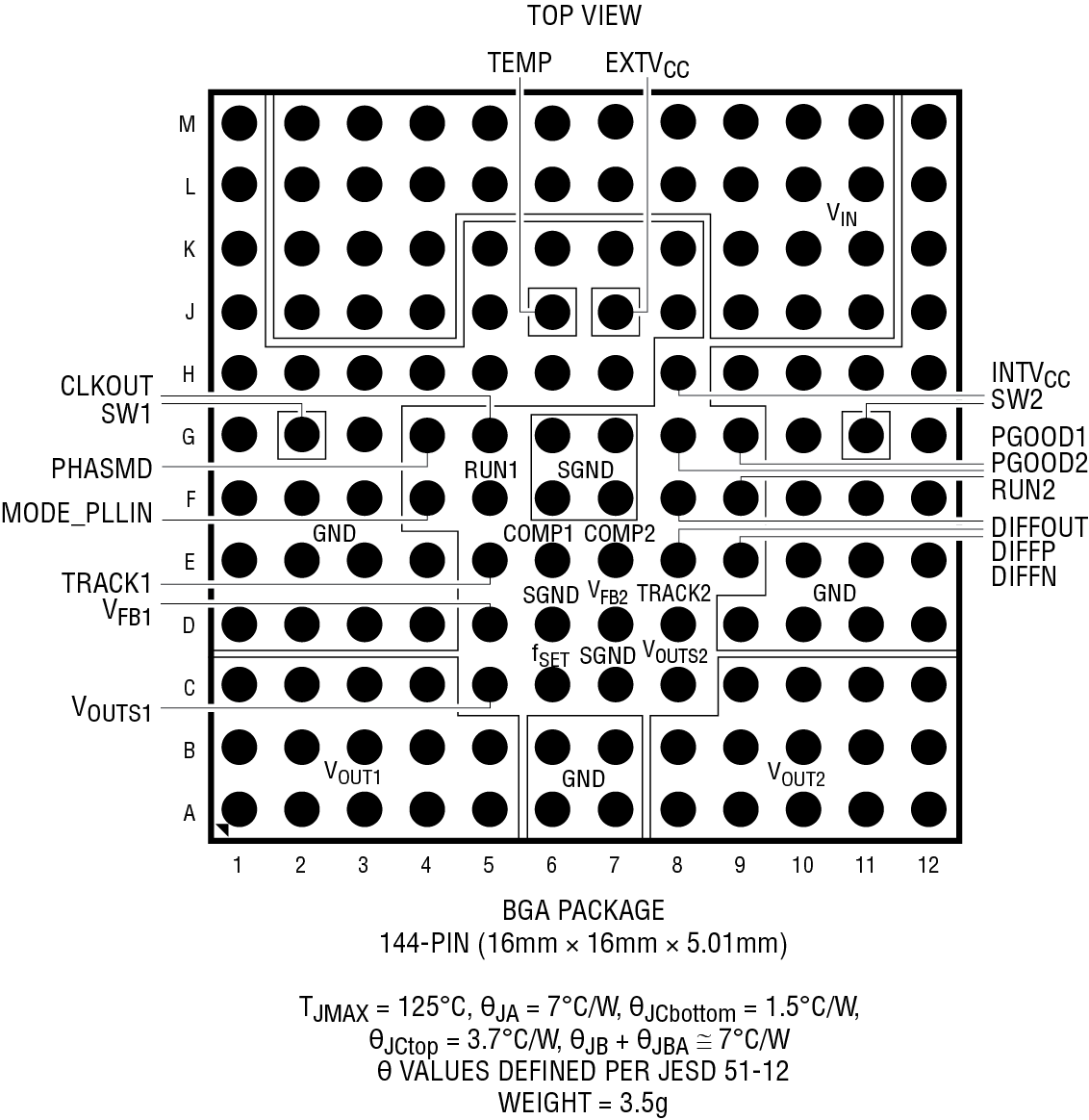

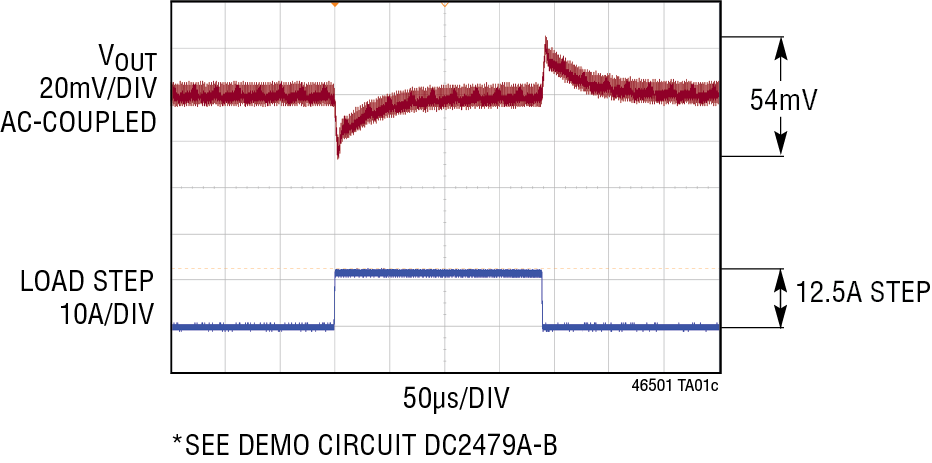

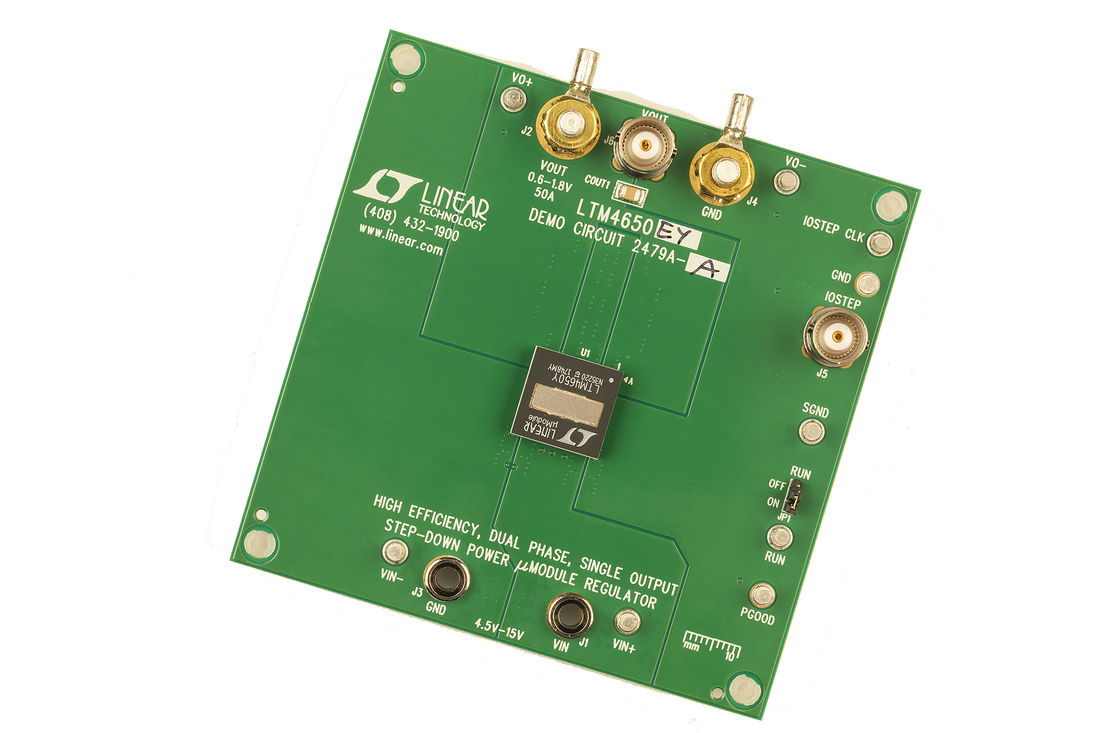

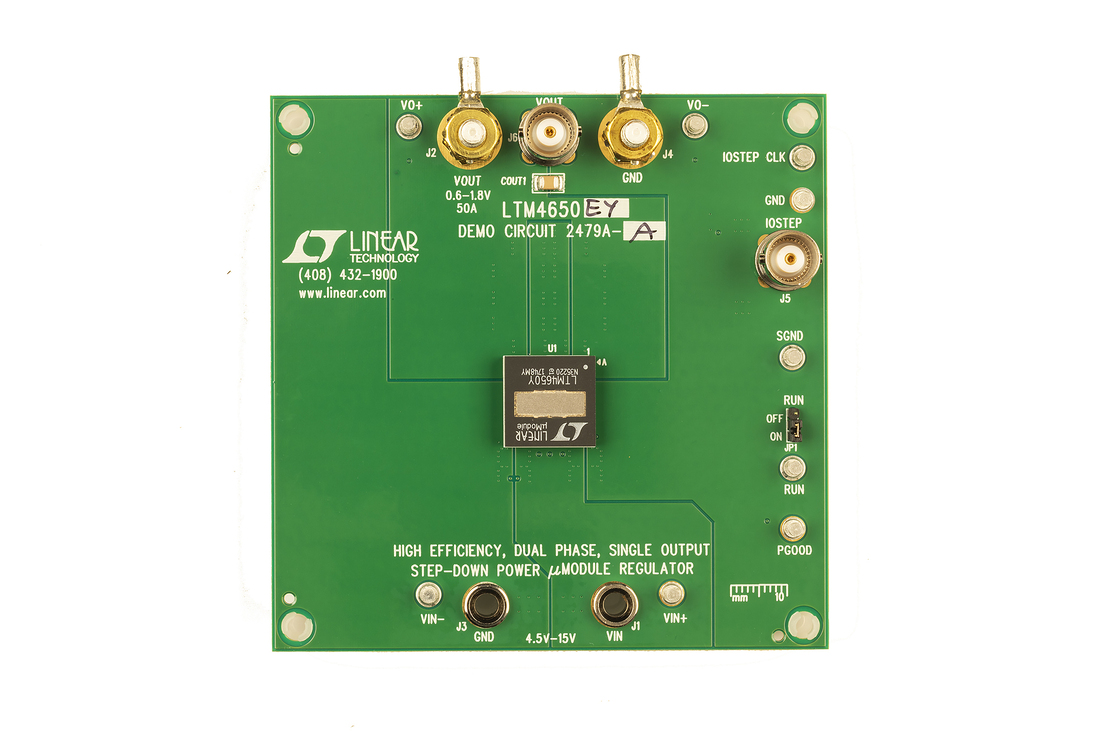

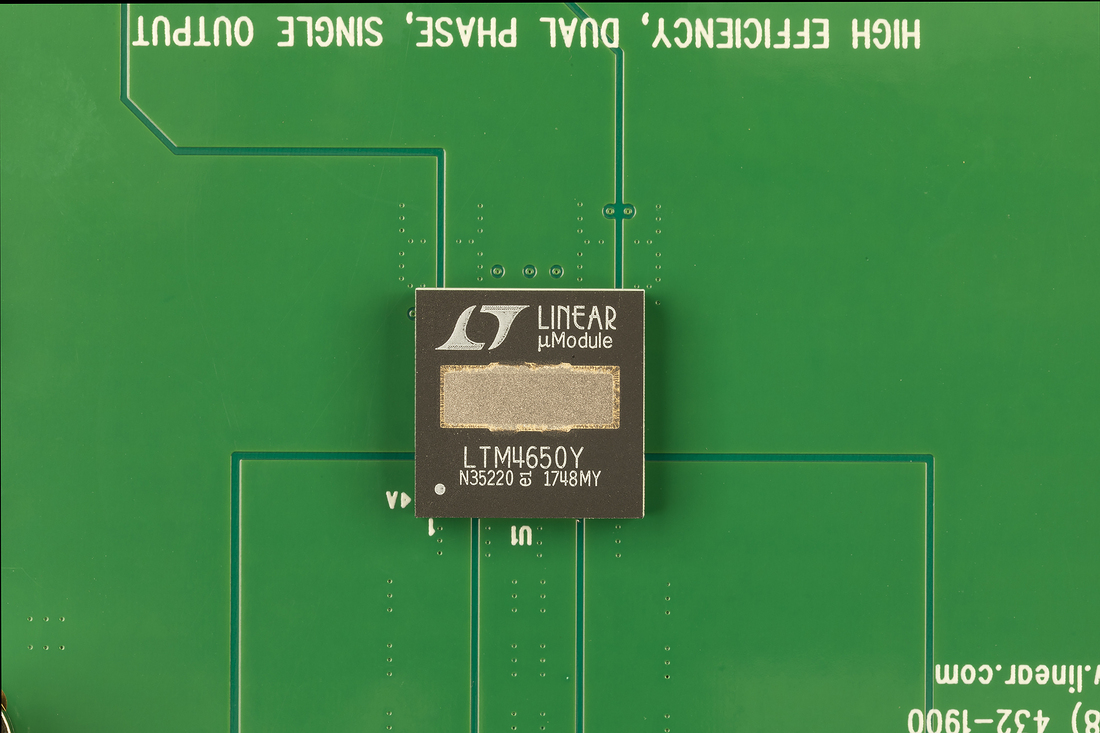

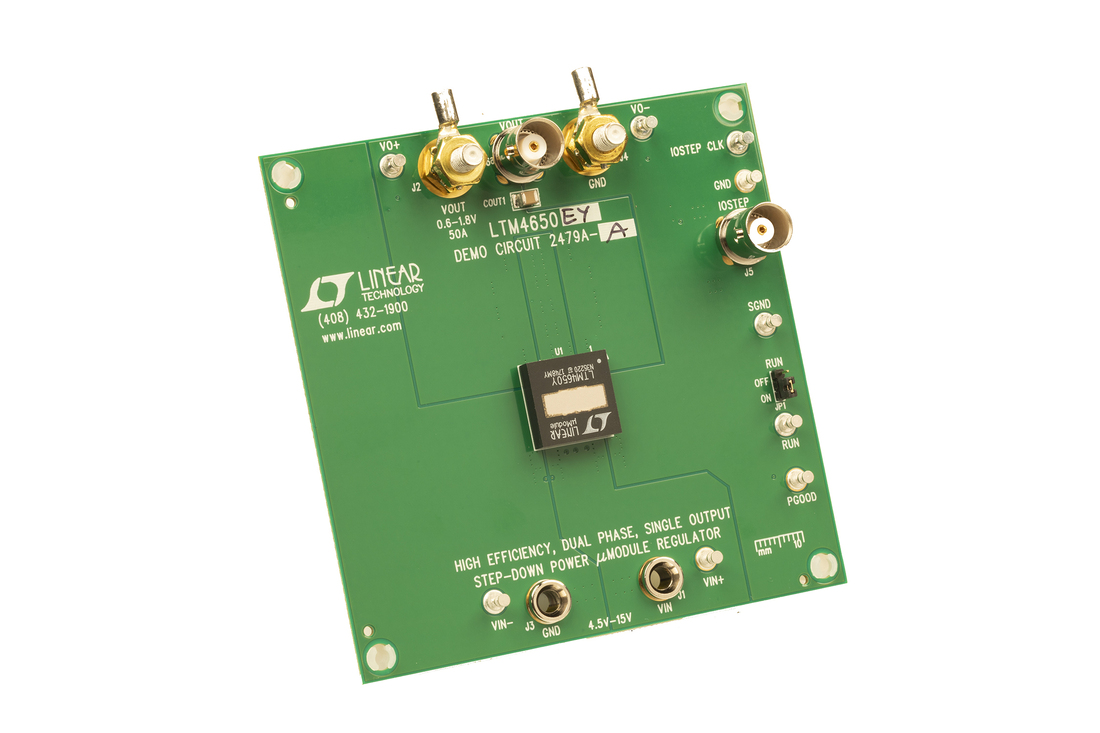

デモ回路2479A-Bは、外部補償回路付きの高効率、高密度のデュアル25A、シングル50Aスイッチ・モード降圧電源モジュール・レギュレータ、LTM4650EY-1を搭載しています。入力電圧は4.5V～15Vです。出力電圧は0.6V～1.8Vの範囲でプログラムできます。DC2479A-Bは2相シングル出力として設定でき、最大50Aを供給できます。ボードは、この高効率、高密度のμModuleをデモンストレーションするために、最小限のコンポーネントで設計されています。データシートに説明されているように、特定のV_IN、V_OUTおよび熱条件では出力電流のディレーティングが必要です。コンパクトな16mm × 16mm × 5.01mmのBGAパッケージに収まったLTM4650EY-1の機能と可用性は、様々な高密度ポイントオブロード・アプリケーションに最適です。デモ回路DC2479A-Bを使用または変更する場合は、このデモ・マニュアルと併せてLTM4650-1データシートを参照してください。

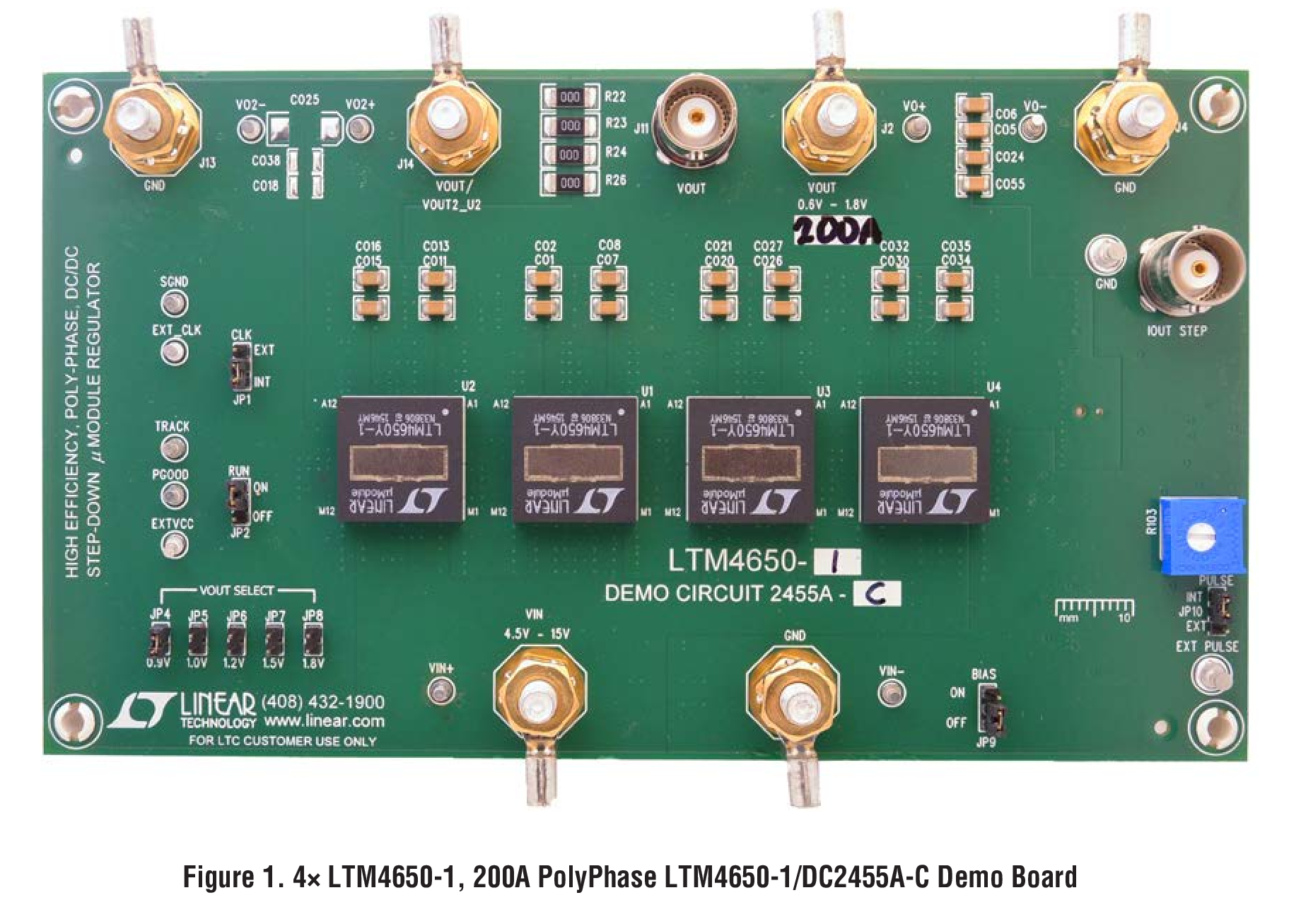

Demonstration Circuit 2455A-C features PolyPhase^® design using four LTM4650EY-1 (B-grade) high efficiency, high density, dual 25A, switch mode step-down power module regulators. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable from 0.9V to 1.8V. DC2455A-C can deliver nominal 200A output current. As explained in the data sheet, output current de-rating is necessary for certain V_IN, V_OUT, and thermal conditions.

DC2455A-C always operates in continuous conduction mode. The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin. The output voltage is tightly regulated between test points “V_O+ ” and “V_O– ” through remote output voltage sensing, which improves output voltage regulation at heavy loads. These features and the availability of the LTM4650EY-1 in a compact 16mm × 16mm × 5.01mm BGA package make it ideal for use in many high-density point-of-load regulation applications. The LTM4650-1 data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2455A-C.

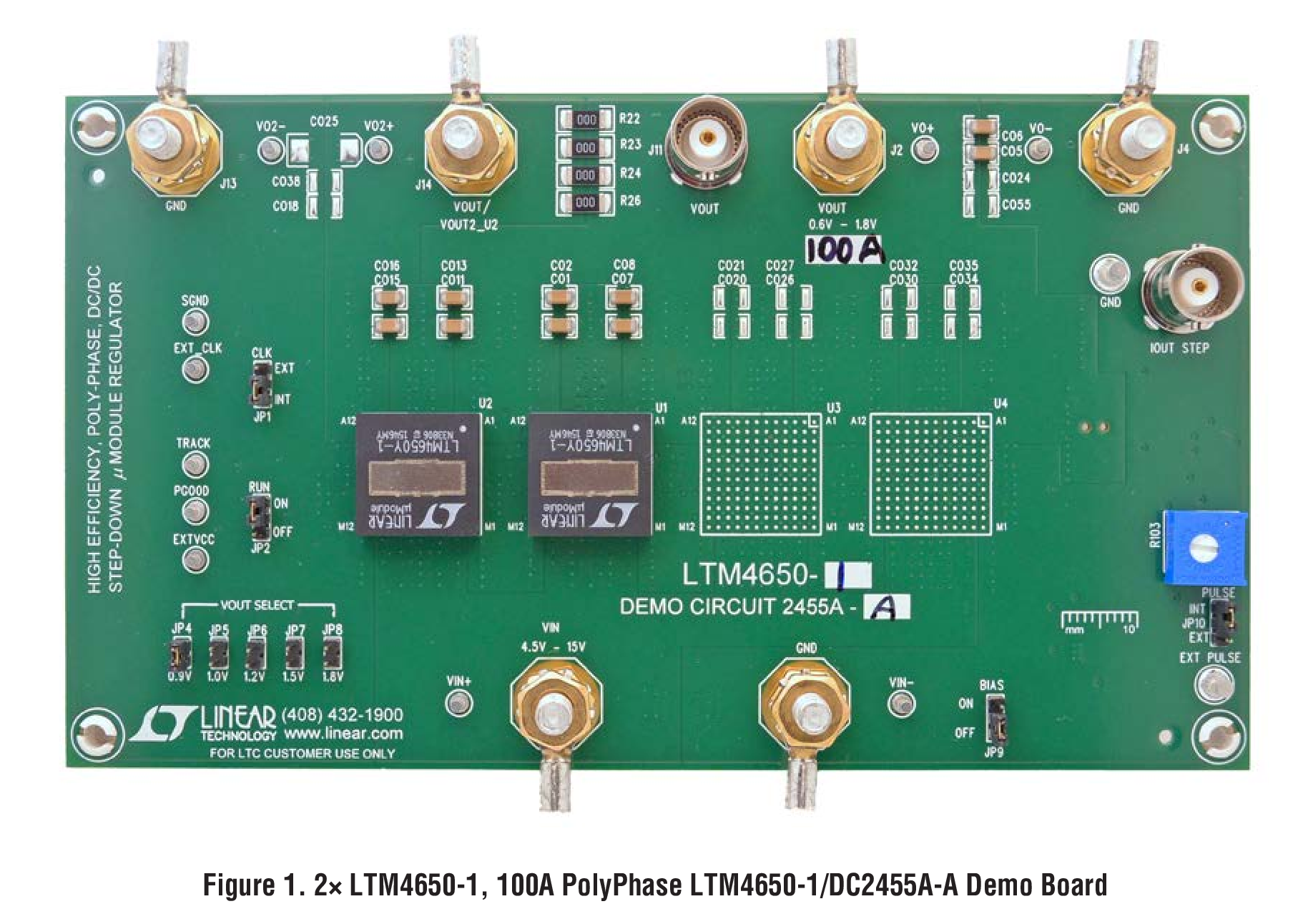

Demonstration Circuit 2455A-A features PolyPhase^® operation using two LTM4650EY-1 (B-grade), high efficiency, high density, dual 25A/single 50A, switchmode step-down µModule regulators in parallel. The DC2455 input voltage is from 4.5V to 15V, and the output voltage is jumper-selectable from 0.9V to 1.8V. The output voltage is tightly regulated between pins “Vo+” and “Vo–” using remote output voltage sensing, which improves output voltage regulation at heavy loads. DC2455A-A delivers a nominal 100A output current.

As explained in the data sheet, output current derating is necessary for certain VIN, VOUT and thermal conditions. DC2455A-A is configured for continuous conduction mode. The nominal 1MHz switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program output voltage ramp up and ramp down via the TRACK pin.  These features and the availability of the LTM4650EY-1 in a compact 16mm × 16mm × 5.01mm BGA package make the LTM4650-1 ideal for use in many high-density point-of-load regulation applications. The LTM4650-1 data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2455A-A.

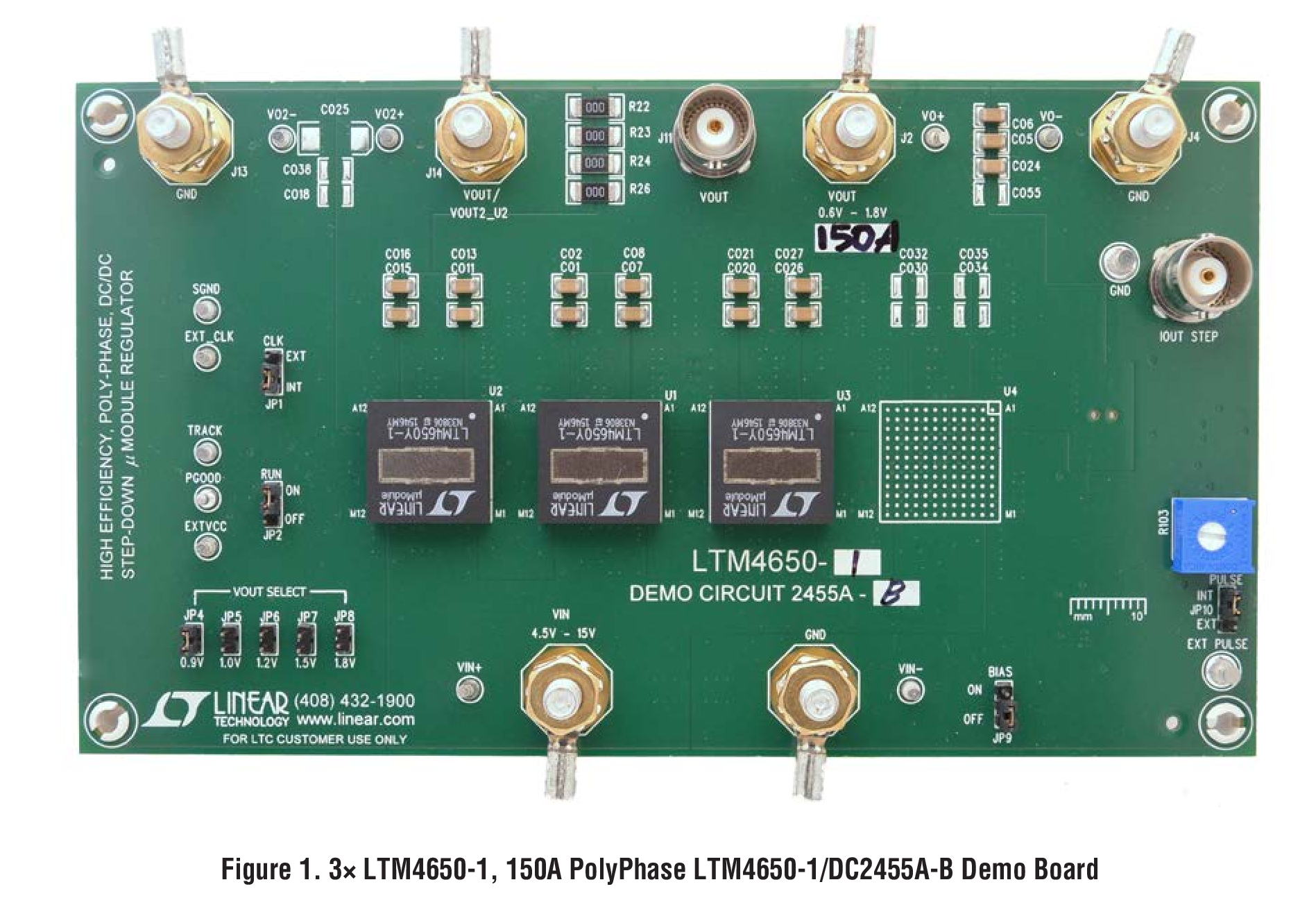

Demonstration Circuit 2455A-B features PolyPhase^® design using three LTM4650EY-1 (B-grade high efficiency, high density, dual 25A, switch mode step-down power module regulators. The input voltage is from 4.5V to 15V. The output voltage is jumper selectable from 0.9V to 1.8V. DC2455A-B can deliver nominal 150A output current. As explained in the data sheet, output current de-rating is necessary for certain V_IN , V_OUT , and thermal conditions. DC2455A-B always operates in continuous conduction mode.

The switching frequency can be programmed through a resistor or can be synchronized to an external clock signal. The board allows the user to program how its output voltage ramps up and down through the TRACK pin. The output voltage is tightly regulated between test points “V_O+ ” and “V_O– ” through remote output voltage sensing, which improves output voltage regulation at heavy loads. These features and the availability of the LTM4650EY-1 in a compact 16mm × 16mm × 5.01mm BGA package make it ideal for use in many high-density point-of-load regulation applications. The LTM4650-1 data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2455A-B.

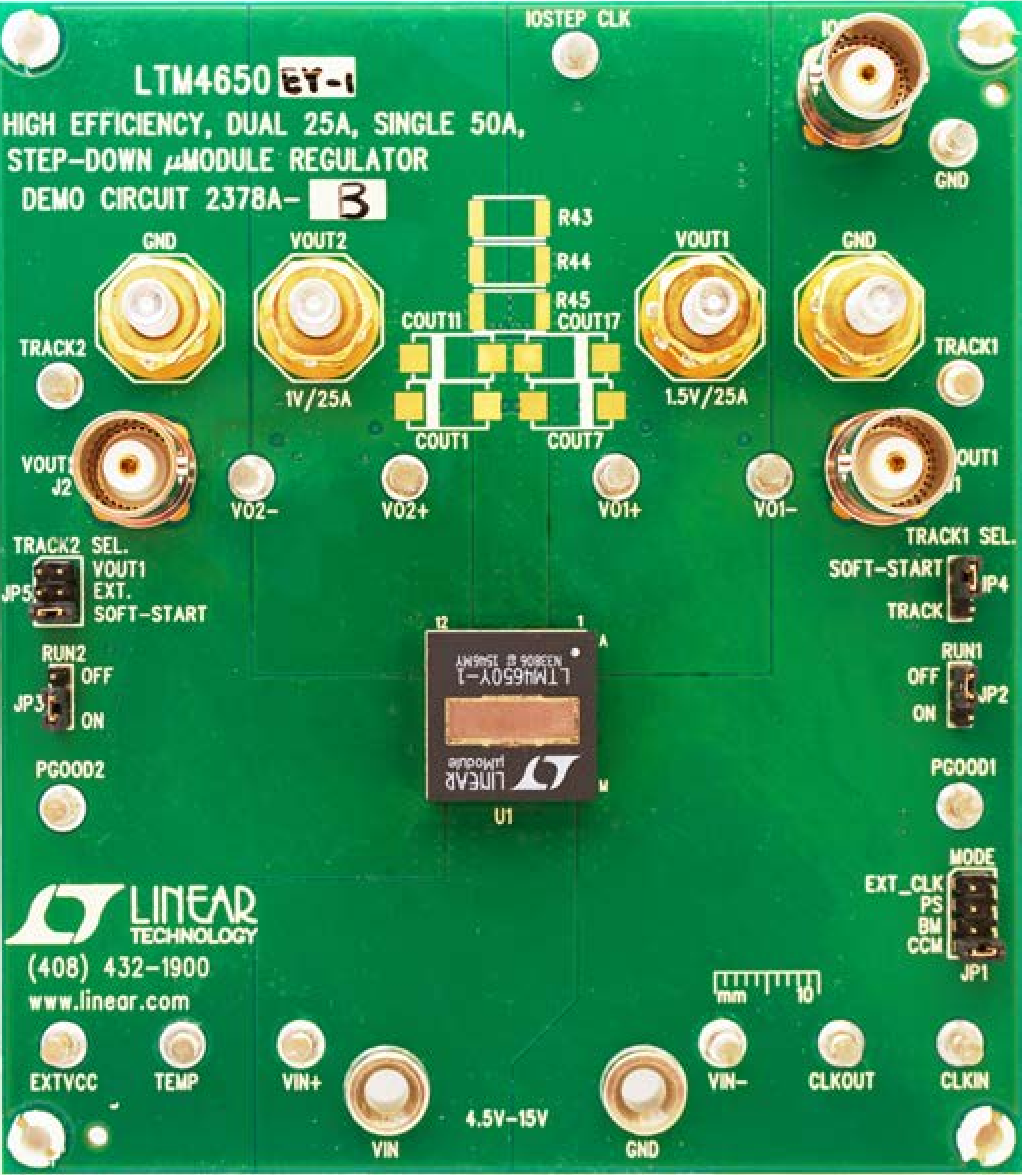

Demonstration circuit DC2378A-B features the LTM4650EY-1, the high efficiency, high density, dual 25A, single 50A, switch mode step-down power module regulator. The input voltage is from 4.5V to 15V. The output voltage is programmable from 0.6V to 1.8V. DC2378A-B can deliver 25A maximum current from each channel. As explained in the data sheet, output current derating is necessary for certain V_IN, V_OUT, and thermal conditions. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE jumper (JP1) selects pulse-skipping mode for noise sensitive applications or Burst Mode^® operation in less noise sensitive applications. Two outputs can be connected in parallel for a single 50A output solution with optional jumper resistors. The board allows the user to program how its output ramps up and down through the TRACK/SS pin. The output can be set up to either coincidentally or ratiometrically track with another supply’s output. Remote output voltage sensing is available for improved output voltage regulation at the load point. These features and the availability of the LTM4650EY-1 in a compact 15mm × 15mm × 5.01mm BGA package make it ideal for use in many high density point-of-load regulation applications. The LTM4650-1 data sheet must be read in conjunction with this demo manual for working on or modifying the demo circuit DC2378A-B.
